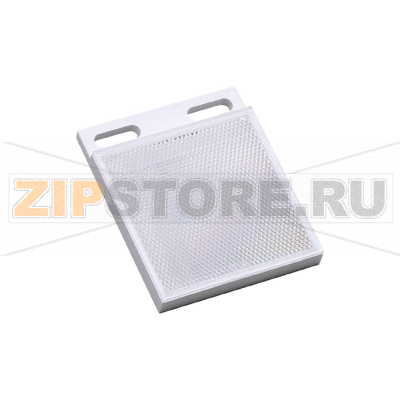

Отражатель для рефлекторных лазерных датчиков IFM E20722

Описание товара

Отражатель для рефлекторных лазерных датчиков; 61 x 51 x 7 mm

Отражатель для рефлекторных лазерных датчиков предназначен для стабильного возврата лазерного луча обратно на приемник датчика. Он применим в системах контроля наличия, позиционирования и подсчета изделий на конвейерах, в упаковочном и сборочном оборудовании, а также в зонах, где непрактично или невозможно устанавливать второй активный элемент. Решения типа REFLECTOR LASER TS-48X48 и IFM E20722 обеспечивают надежную работу в связке с лазерными барьерными и рефлекторными датчиками разных производителей.

Назначение и принцип работы

Рефлектор формирует возвратный пучок, который датчик воспринимает как «световой фон». При перекрытии луча объектом датчик фиксирует изменение и выдаёт сигнал. Для корректной работы важно обеспечить прямую видимость между датчиком и отражателем и выдержать рекомендуемый угол установки.

Преимущества применения

• Стабильное срабатывание при небольших и контрастных объектах благодаря точечному лазерному пятну.
• Упрощение монтажа: один датчик и пассивный отражатель вместо пары активных устройств.
• Снижение влияния внешних отражающих поверхностей за счет направленного возврата луча.

Совместимость и монтажные нюансы

Отражатели типа REFLECTOR LASER TS-48X48 и IFM E20722 подходят для большинства рефлекторных лазерных датчиков, при условии соблюдения дистанции и выравнивания по оптической оси. Располагайте отражатель строго напротив излучателя/приемника, избегайте перекоса и вибраций. Не допускайте, чтобы рядом находились зеркальные поверхности, способные создавать ложные обратные лучи.

Как понять, что запчасть вышла из строя

• Датчик стал срабатывать нестабильно: пропуски, ложные срабатывания, скачущая индикация.
• Приходится повышать чувствительность датчика, сокращать рабочую дистанцию или менять угол, чтобы «поймать» сигнал.
• Видимые дефекты: царапины, сколы, потемнение, помутнение или расслоение отражающей поверхности.
• Заметное загрязнение, которое не устраняется обычной чисткой, появление матовых пятен.
• При проверке фонариком отраженный свет стал рассеянным и нерезким, яркость заметно ниже обычной.

Причины поломок

• Механические повреждения: удары, падения, перетяжка крепежа, вибрации без демпфирования.
• Агрессивные среды: химические пары, масла, охлаждающие жидкости, вызывающие помутнение и деградацию слоя.
• Абразивная пыль и стружка, царапающие поверхность при контакте или неправильной чистке.
• Термическая деформация из-за перегрева, близости к источникам высокой температуры, интенсивного ИК- или УФ-излучения.
• Неправильная установка: сильный наклон, слишком малая/большая дистанция, паразитные отражения от окружения.
• Попадание конденсата и влаги при отсутствии герметизации в зоне крепления.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте поверхность мягкой безворсовой салфеткой. При необходимости используйте слегка увлажненную водой ткань или изопропиловый спирт в низкой концентрации. Не применяйте абразивы и агрессивные растворители.
• Устанавливайте защитные кожухи в зонах пыли, стружки и брызг. Обеспечьте экраны от прямого воздействия УФ и высоких температур.
• Проверяйте крепление: используйте шайбы и умеренный момент затяжки, применяйте виброзащиту при необходимости.
• Проводите визуальный осмотр по регламенту: состояние поверхности, чистота, отсутствие расслоений и трещин.
• При монтаже выдерживайте соосность с датчиком, избегайте боковых подсветок и зеркалящих фонов; при сложных отражающихся окружениях используйте поляризационные фильтры на датчике.
• Храните отражатель в упаковке производителя, в сухом месте, вдали от прямого солнечного света и химических испарений.

Правильно подобранный и установленный отражатель, такой как REFLECTOR LASER TS-48X48 или решение уровня IFM E20722, обеспечивает устойчивую работу рефлекторных лазерных систем, снижает риск ложных срабатываний и поддерживает надежность оборудования при длительной эксплуатации.
