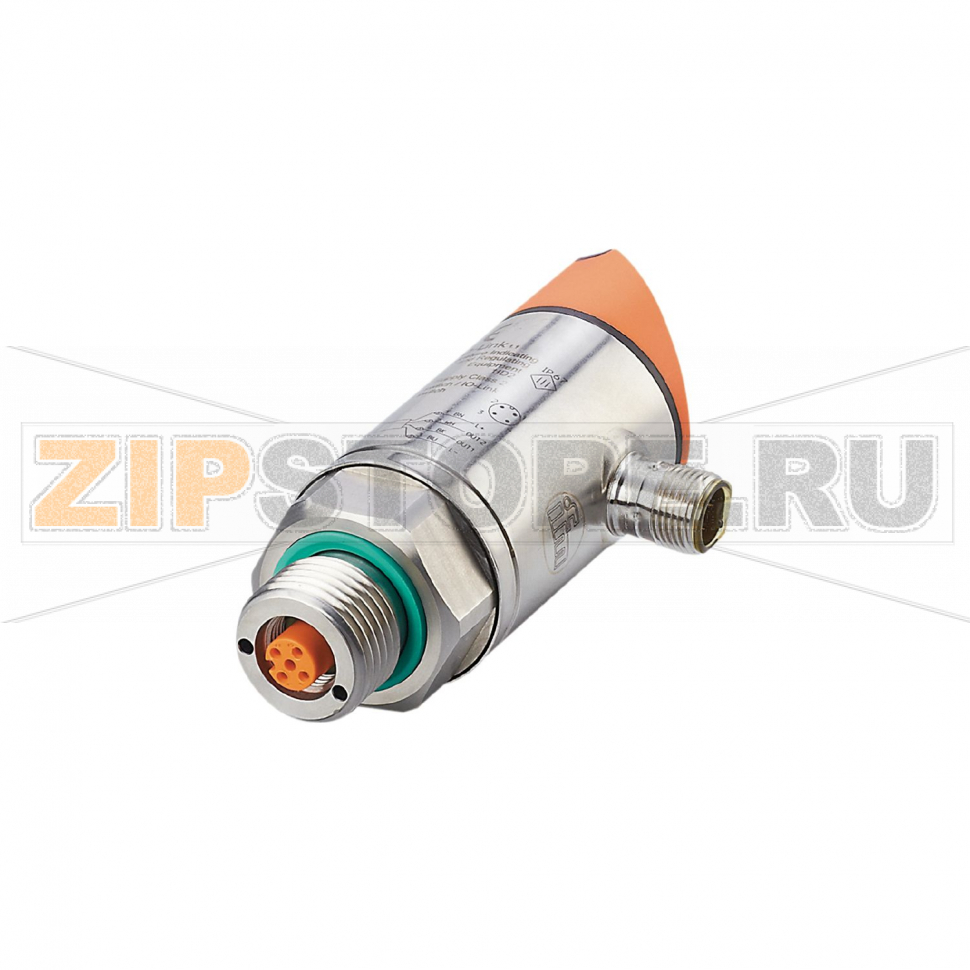

Электроника оценочная с дисплеем для датчиков температуры PT100/PT1000 IFM TR7439

Описание товара

• Оценочная электроника для датчиков температуры
• PNP/NPN
• коммутационный сигнал
• IO-Link
• (конфигурируемый)
• Диапазон измерения -100...600 °C / -148...1112 °F
• G 1/2 внешняя резьба
• M12 Разъем

Электроника оценочная с дисплеем для датчиков температуры PT100/PT1000 IFM TR7439 (каталожный номер TR-000KDBM12-QFPKG/US/) предназначена для локальной индикации температуры, формирования коммутационных сигналов и передачи процессных данных через IO-Link. Устройство объединяет преобразование сигнала от платиновых датчиков сопротивления, наглядный дисплей и настраиваемую логику срабатывания, что упрощает внедрение в системы автоматизации на производстве и в инженерных сетях.

Назначение и применение

TR7439 позволяет подключать сенсоры PT100/PT1000 и использовать их как источник измеренного значения для порогового управления, сигнализации и удаленного мониторинга. Решение подходит для машиностроения, HVAC, энергетики, пищевой и химической промышленности, где важно быстро развернуть контроль температуры без отдельных шкафных преобразователей. Через IO-Link возможна интеграция в ПЛК, журналирование и удаленная параметризация, что снижает время обслуживания. Наличие PNP/NPN-выходов облегчает подключение к различным входным картам.

Монтаж и ввод в эксплуатацию

Устройство устанавливается в процесс через G 1/2 наружную резьбу либо через переходники и гильзы погружения. Важно обеспечить корректную глубину погружения сенсора и герметизацию резьбовых соединений. Подключение выполняется стандартным M12-разъемом; рекомендуется экранированный кабель и раздельная прокладка от силовых линий. Параметры (тип сенсора, единицы, точки срабатывания, гистерезис, поведение выхода, фильтрация) настраиваются через кнопки на дисплее или по IO-Link. После монтажа следует выполнить проверку переключения на тестовом нагреве/охлаждении и, при необходимости, задать коррекцию нуля (offset).

Как понять, что запчасть вышла из строя

• На дисплее отображается код ошибки или некорректные символы, значение «залипает» либо скачет без причины.
• Коммутационный выход не срабатывает при фактическом пересечении уставки или постоянно находится в одном состоянии (включен/выключен).
• Через IO-Link устройство не определяется мастер-устройством, теряется связь или передаются некорректные данные.
• Показания стабильно выходят за пределы рабочего диапазона при нормальных условиях процесса.
• Есть следы перегрева корпуса, конденсата под окном дисплея, коррозии на контактах M12.

Типичные причины поломок

• Ошибки подключения: перепутанная полярность питания, неверный выбор PNP/NPN, короткое замыкание на выходе.
• Несоответствие типа сенсора (подключение PT100 при выбранном режиме PT1000 и наоборот) или повреждение линии датчика (обрыв/межвитковое замыкание).
• Воздействие температуры за пределами допустимой, частые термоциклы и ударные перегревы.
• Попадание влаги из-за нарушенной герметизации, неверного крутящего момента при установке или изношенных уплотнений.
• Сильные вибрации и механические нагрузки, приводящие к микротрещинам и разъемным неисправностям.
• Перепады напряжения, помехи ЭМС, отсутствие заземления и экранирования линий связи.
• Агрессивные моющие средства, разрушающие окно дисплея и кнопки.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте герметичность резьбового узла и состояние уплотнений; при необходимости заменяйте уплотнительные кольца.
• Очищайте корпус и окно дисплея мягкой салфеткой и нейтральным средством; избегайте растворителей и абразивов, не направляйте струю высокого давления на дисплей.
• Контролируйте натяжение кабеля у M12-разъема и отсутствие коррозии на контактах; используйте крышки и кабели с классом защиты, соответствующим условиям.
• Разносите сигнальные линии от силовых, применяйте экранированные кабели, соблюдайте правильное заземление; при необходимости используйте фильтрацию питания.
• Храните бэкап параметров через IO-Link, чтобы быстро восстановить настройки после замены.
• Проверяйте корректность уставок и гистерезиса, исключайте дребезг при быстро меняющейся температуре.
• Следите, чтобы процессная температура и окружающая среда не превышали допустимые пределы для IFM TR7439 (TR-000KDBM12-QFPKG/US/).

Применение IFM TR7439 позволяет упростить диагностику и повысить надежность контроля температуры благодаря локальной индикации и цифровой связи. Соблюдение рекомендаций по монтажу и уходу минимизирует простои и снижает риск преждевременного выхода из строя узла.
