Печатающий механизм с термоголовкой Zebra ZD420 Direct Thermal (203dpi)

Name: Печатающий механизм с термоголовкой Zebra ZD420 Direct Thermal (203dpi)
Brand: Zebra
SKU: P1080383-408

Каталожный номер P1080383-408

Печатающий механизм с термоголовкой Zebra ZD420 Direct Thermal (203dpi) Печатающий механизм в сборе: термоголовка (203 dpi), шаговый двигатель, резиновый вал, плата индикации и клавиатуры, датчики, шестерня, шлейф термоголовки, корпус печатающего механизма.Запчасть на сборочном чертеже под номером: 9Название запчасти Zebra на английском языке: Print Mechanism 203dpi

Печатающий механизм с термоголовкой Zebra ZD420 Direct Thermal (203dpi) - Печатающий механизм с термоголовкой Zebra ZD420 Direct Thermal (203dpi)

Розничная цена

16 000 ₽ с НДС

array(34) { ["id"]=> string(6) "404904" ["product_id"]=> string(6) "467179" ["id_1c"]=> NULL ["sku"]=> string(12) "P1080383-408" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> string(5) "16000" ["primary_price"]=> float(168.416) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(16) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(16) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(5) "16000" ["unconverted_price"]=> float(16000) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(5) "16000" ["original_compare_price"]=> float(0) ["features"]=> array(8) { ["brend"]=> array(1) { [769]=> string(5) "Zebra" } ["model"]=> array(1) { [162289]=> string(20) "ZD420 Direct Thermal" } ["zapchast_prednaznachena_dlya"]=> array(1) { [45955]=> string(26) "термопринтера" } ["tip_zapchasti"]=> array(9) { [43460]=> string(27) "Датчик (сенсор)" [43409]=> string(31) "Двигатель (мотор)" [43454]=> string(27) "Детали корпуса" [43450]=> string(20) "Клавиатура" [40323]=> string(61) "Термоголовка, печатающая головка" [43294]=> string(38) "Резиновый вал (ролик)" [60958]=> string(50) "Печатающий механизм (термо)" [147994]=> string(10) "Шлейф" [169668]=> string(29) "Плата индикации" } ["nazvanie_zapchasti_na_angliyskom_yazyke"]=> string(22) "Print Mechanism 203dpi" ["proiskhozhdenie"]=> string(16) "Оригинал" ["sovmestimy_katalozhnye_nomera"]=> string(10) "212630-001" ["foto_aktualnoe"]=> object(shopBooleanValue)#1214 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } } }

Купить в 1 клик

Наличие на складах:

Москва: 16 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

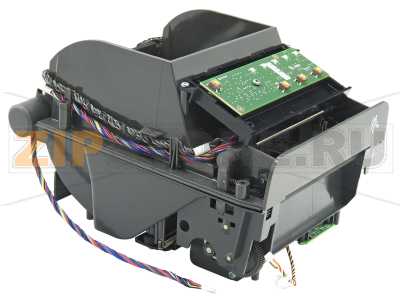

Печатающий механизм в сборе: термоголовка (203 dpi), шаговый двигатель, резиновый вал, плата индикации и клавиатуры, датчики, шестерня, шлейф термоголовки, корпус печатающего механизма.
Запчасть на сборочном чертеже под номером: 9

Печатающий механизм в сборе предназначен для ремонта настольных термопринтеров Zebra ZD420 с технологией прямой термопечати. Каталожный номер узла — P1080383-408. Разрешение термоголовки составляет 203 dpi, что соответствует плотности печати 8 точек на миллиметр.

Узел объединяет основные компоненты, отвечающие за протяжку термоэтикетки, формирование изображения, контроль положения расходного материала и управление с панели принтера. Замена механизма в сборе позволяет восстановить работу оборудования при комплексных повреждениях, когда ремонт отдельных деталей невозможен, нецелесообразен или не обеспечивает требуемой надёжности.

Печать выполняется за счёт нагрева термочувствительного слоя этикетки. Для эксплуатации не требуется красящая лента. Механизм рассчитан на установку в совместимую модификацию Zebra ZD420 Direct Thermal. Перед заказом необходимо проверить модель принтера, разрешение установленной термоголовки и каталожный номер заменяемого узла. Механизмы на 203 и 300 dpi не являются прямой взаимозаменяемой заменой без учёта конфигурации оборудования.

Назначение

нанесение текста, штрихкодов, графики и служебной информации на термоэтикетки;
подача и равномерная протяжка расходного материала;
контроль наличия, положения и границ этикетки;
передача усилия от шагового двигателя к резиновому валу;
восстановление печатающего тракта и органов управления принтера.

Комплектация

термоголовка с разрешением 203 dpi;
шаговый двигатель и приводные шестерни;
резиновый прижимной вал;
плата индикации и клавиатуры с кнопками;
датчики печатающего тракта;
шлейф термоголовки;
корпус печатающего механизма и передняя панель;
соединительная проводка и разъёмы, показанные на фотографиях.

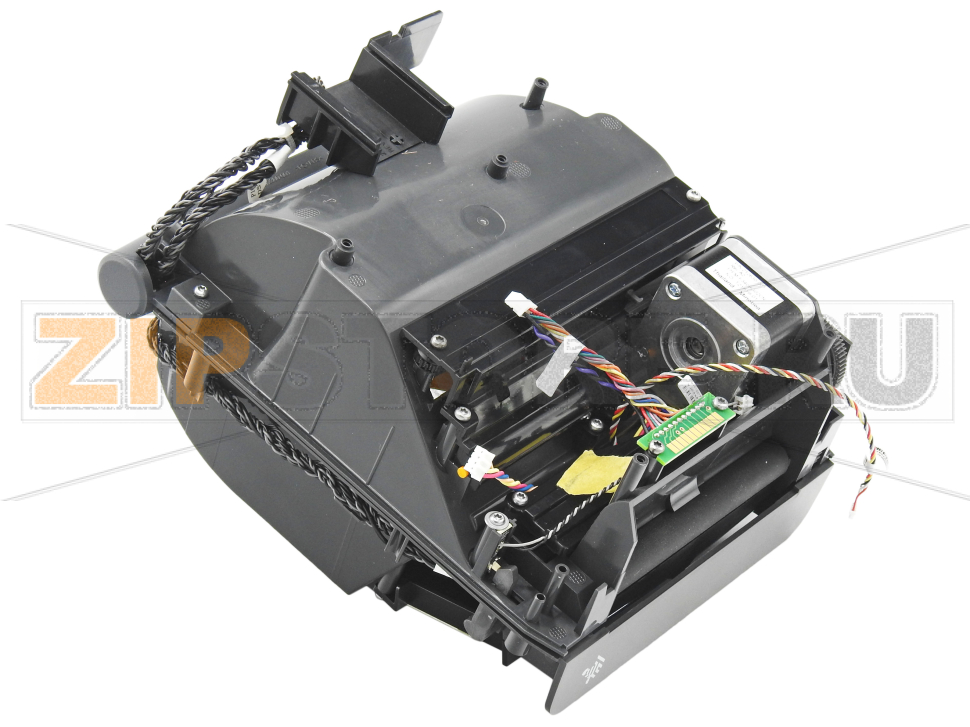

На корпусе шагового двигателя видна маркировка Minebea, P/N 212630-001, REV A2 и Thailand. Эта маркировка относится к двигателю, входящему в состав механизма, и не заменяет каталожный номер всего узла P1080383-408.

Синонимы и варианты названия

Печатающий узел Zebra ZD420, механизм печати в сборе, модуль печати, термопечатающий механизм, печатный тракт, узел термоголовки, принт-механизм, print mechanism, print engine, thermal print mechanism, печатающий модуль 203 dpi.

Признаки неисправности

полное отсутствие печати при исправном питании и подходящих термоэтикетках;
белые вертикальные полосы, пропуски точек или неравномерная плотность изображения;
этикетка не подаётся, движется рывками, проскальзывает или перекашивается;
появились треск, скрежет или щелчки со стороны двигателя и шестерён;
принтер не определяет промежутки между этикетками или выдаёт ошибку носителя;
резиновый вал имеет трещины, вмятины, загрязнения или выраженную выработку;
не работают кнопки либо световая индикация;
обнаружены повреждения корпуса, шлейфов, разъёмов или датчиков.

Перечисленные признаки могут быть вызваны настройками, загрязнением, неподходящим материалом или неисправностью отдельных компонентов. Перед заменой рекомендуется выполнить очистку, калибровку носителя и диагностику электроники. Монтаж следует производить при отключённом питании с соблюдением требований сервисной документации Zebra.

Уход

Термоголовку необходимо очищать безворсовой салфеткой и средством, рекомендованным производителем, после отключения и остывания принтера. Нельзя касаться рабочей линии пальцами или использовать острые инструменты. Резиновый вал и датчики следует регулярно очищать от клея, бумажной пыли и частиц этикеток. Перед подключением необходимо проверять правильность установки шлейфов и разъёмов.

Что влияет на ресурс

качество и абразивность термоэтикеток;
накопление клея, пыли и загрязнений;
повышенные значения температуры и плотности печати;
неправильная ширина или натяжение носителя;
механические повреждения термоголовки и резинового вала;
большой объём непрерывной печати без предусмотренных пауз;
перегрев, скачки питания и некорректное подключение шлейфов.

Характеристики

Производитель	Zebra
Модель	ZD420 Direct Thermal
Запчасть предназначена для	термопринтера
Тип запчасти	Датчик (сенсор) Двигатель (мотор) Детали корпуса Клавиатура Термоголовка, печатающая головка Резиновый вал (ролик) Печатающий механизм (термо) Шлейф Плата индикации
Название запчасти на английском языке (En)	Print Mechanism 203dpi
Происхождение	Оригинал
Совместимые каталожные номера	212630-001
Фото актуальное	Да
