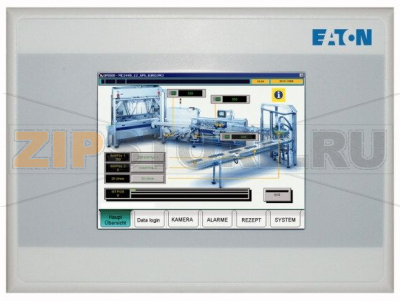

Панель оператора, 24VDC, 3,5" TFT цветная, RS485, CAN, PLC Eaton XV-102-B6-35TQR-10-PLC

Описание товара

Панель оператора Eaton XV-102-B6-35TQR-10-PLC — компактное решение HMI с интегрированным ПЛК для локальной автоматизации. Устройство рассчитано на питание 24 VDC, оснащено цветным сенсорным экраном 3,5" и коммуникационными портами RS485 и CAN для подключения датчиков, частотных приводов и периферии. Такой формат удобен для станков, упаковочного и насосного оборудования, небольших линий, шкафов управления и объектов, где требуется одновременно визуализация и логика управления без выделенного контроллера.

Назначение и возможности

Панель обеспечивает визуализацию процесса, настройку параметров, индикацию аварий и ведение простой регистрации событий. Интегрированный контроллер позволяет реализовать алгоритмы на стандартных языках программирования ПЛК, а связь по RS485 и CAN упрощает интеграцию с существующими сетями (например, Modbus RTU или CANopen в типовых проектах). Для проектирования интерфейса и логики используются фирменные инструменты Eaton, что ускоряет ввод в эксплуатацию и поддержку.

Сферы применения

Машиностроение, дозаторы и розлив, пищевое и фармацевтическое оборудование, HVAC, компрессорные и насосные станции, узлы автоматики с ограниченным пространством. Панель оператора 140022 также подходит для модернизации устаревших систем, где требуется добавить визуализацию и унифицировать обмен данными по полевым шинам.

Монтаж и подключение

Установка выполняется в вырез на дверце шкафа с уплотнением по контуру. Важно обеспечить корректное заземление, опрессовку наконечников и разведение силовых и сигнальных цепей. Для RS485 используйте витую пару и экранирование, соблюдайте правила оконечных резисторов и общей «земли». Для CAN — правильная топология и согласование линии. Питание 24 VDC — через отдельный автомат/предохранитель с фильтрацией помех. Рекомендуется предусмотреть резерв питания и защиту от перенапряжений.

Как понять, что запчасть вышла из строя

• Панель не включается, отсутствует индикация запуска, перезагружается циклически.
• Экран светится, но нет изображения, полосы или «битые» области, некорректная цветопередача.
• Сенсор не реагирует, срабатывает с задержкой или нажимы регистрируются в других точках.
• Потеря связи по RS485/CAN при исправном кабеле и другом оборудовании в сети.
• ПЛК-часть не стартует проект, частые ошибки выполнения, сброс часов и настроек.
• Нагрев корпуса, запах гари, следы коррозии или конденсата внутри разъёмов.

Причины поломок

• Переполюсовка или броски напряжения, нестабильный источник 24 VDC.
• Отсутствие экранирования и терминаторов в линиях RS485/CAN, наводки и грозовые импульсы.
• Ошибки монтажа: общий провод не связан корректно, «земляные петли», короткие замыкания в колодках.
• Попадание пыли и влаги, нарушение целостности уплотнителя, конденсат при перепадах температуры.
• Механические нагрузки: удар, вибрация, износ резистивного тачскрина, повреждение шлейфов.
• Сбой прошивки или повреждение файлов проекта из‑за некорректного отключения питания.

Рекомендации по уходу и эксплуатации

• Используйте стабилизированный источник 24 VDC, ставьте фильтры, ограничители перенапряжений и отдельный защитный аппарат.
• Разводите силовые и сигнальные линии, экранируйте коммуникации, соблюдайте правила оконцевания шины.
• Обеспечьте вентиляцию шкафа, избегайте перегрева и конденсата; контролируйте чистоту фильтров.
• Очищайте экран мягкой безворсовой салфеткой, допускается слегка увлажнённая вода или нейтральный очиститель; не используйте растворители и абразивы.
• Не нажимайте острыми предметами на тачскрин; избегайте длительного статического изображения на максимальной яркости.
• Регулярно делайте резервные копии проекта и параметров; проверяйте актуальность прошивки.
• Периодически осматривайте разъёмы, утяжеляйте фиксацию кабелей, обновляйте уплотнение при сервисе.

Что проверить перед заменой

• Полярность и уровень питания, предохранитель, клеммы и контакт в разъёмах.
• Яркость/подсветка, наличие загрузочного экрана, попытка стартовать с тестовой программы.
• Целостность сетевого кабеля, правильность терминаторов и адресации устройств.
• Перепрошивку и восстановление проекта из бэкапа, тест без подключённых линий связи.

Eaton XV-102-B6-35TQR-10-PLC разработана для длительной работы в промышленной среде. Соблюдение правил монтажа, питания и ухода значительно повышает ресурс панели и снижает риск простоев оборудования.
