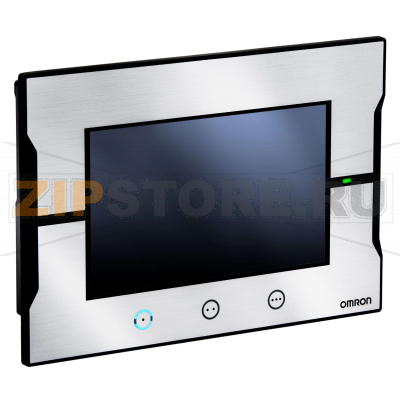

Панель оператора сенсорная Omron NA5-7W001S-V1

Описание товара

Панель оператора Omron NA5-7W001S-V1 относится к линейке HMI нового поколения, предназначенной для визуализации, диагностики и управления оборудованием на уровне машины. Устройство ориентировано на интеграцию в системы автоматизации с контроллерами Omron семейства NJ/NX и программируется в среде Sysmac Studio, обеспечивая единое пространство разработки для логики, привода и интерфейса оператора. Такой подход уменьшает время ввода в эксплуатацию, упрощает обслуживание и снижает риск несогласованности между проектами контроллера и HMI.

Панель рассчитана на работу в промышленной среде, где важны устойчивость к помехам, стабильность питания и защита фронтальной части от пыли и влаги. Экран обеспечивает чёткую картинку и отзывчивый сенсор, удобный для работы в перчатках с совместимыми покрытиями. Встроенные средства журналирования событий и аварий, а также рецептурное управление помогают ускорять поиск причин остановок и повышать повторяемость технологических операций. Поддержка удалённого обслуживания (через стандартные средства сети предприятия) облегчает диагностику без физического доступа к шкафу.

Как понять, что панель или её узлы вышли из строя

• Панель не запускается при наличии корректного входного питания: отсутствует индикация, чёрный экран, циклическая перезагрузка на этапе загрузочного логотипа.
• Экран включается, но наблюдаются артефакты: мерцание, полосы, инверсия цветов, участки без подсветки, «битые» области сенсора (не реагирует часть поверхности, появляются «ложные» нажатия).
• Нарушена коммуникация с контроллером/сетевыми устройствами при исправной сети: частые обрывы соединения, недоступность по адресу, стабильный пинг, но отказ прикладного соединения HMI–PLC.
• Периферия не определяется: носители USB не монтируются, SD-карта не видна, периферийные устройства не распознаются.
• Регулярные самопроизвольные перезагрузки, сообщения о системной ошибке или перегреве в сервисном меню.

Типовые причины отказов

• Нестабильное питание, броски напряжения, отсутствие развязки от индуктивных нагрузок, отсутствие или некорректное заземление.
• Механические воздействия: чрезмерная вибрация, деформация панели при неправильном вырезе/зажиме, ударные нагрузки, отсутствие разгрузки кабелей.
• Внешняя среда: попадание влаги и пыли за пределы допуска, конденсация при перепадах температуры, воздействие агрессивных сред и аэрозолей.
• Перегрев из‑за плохой вентиляции шкафа, близость источников тепла, работа вне допустимого температурного диапазона.
• Износ и повреждения разъёмов: многократные циклы подключения USB, деформация контактов SD-слота, коррозия клемм.
• Ошибки при обновлении прошивки или некорректное отключение питания во время записи данных, что приводит к повреждению файловой системы.

Рекомендации по эксплуатации и уходу

• Обеспечьте качественный источник 24 В DC с достаточным запасом по току, низким уровнем пульсаций; используйте защиту от перенапряжений и, при необходимости, ИБП.
• Следуйте указаниям по монтажу: точность выреза, равномерная затяжка крепежа, соблюдение глубины установки и радиусов изгиба кабелей, организация разгрузки проводов.
• Поддерживайте температурный режим и вентиляцию шкафа, избегайте конденсации; не допускайте прямого солнечного излучения на экран.
• Регулярно очищайте лицевую поверхность мягкой безворсовой салфеткой с нейтральным средством; не используйте абразивы, растворители и высокое давление струи.
• Обеспечьте корректное экранирование и заземление коммуникационных линий; разделяйте силовую и сигнальную разводку.
• Планируйте резервное копирование проекта HMI и данных (рецептов, журналов), обновляйте прошивку только официальными средствами, не отключайте питание во время записи.
• Периодически проверяйте состояние разъёмов, фиксирующих элементов и отсутствие следов коррозии или перегрева.

Использование Omron NA5-7W001S-V1 в составе единой платформы автоматизации упрощает поддержку на протяжении всего жизненного цикла машины: от проектирования до сервисного обслуживания. При корректном монтаже и соблюдении эксплуатации панель демонстрирует стабильную работу и предсказуемое поведение в технологическом процессе.

Сенсорная панель оператора серии NA, диагональ 7”, TFT, 16 млн. цветов, разрешение 800x480 точек, 1 x RS-232C порт, 2 x Ethernet, память 256 Mбайт, USB, 2 x USB-хост, слот SD, питание 24В=, серебристый цвет рамки
