PCB terminal block; 2.5 mm; Pin spacing 10/10.16 mm; 7-pole; PUSH WIRE®; 2,50 mm; gray Wago 254-657

Name: PCB terminal block; 2.5 mm; Pin spacing 10/10.16 mm; 7-pole; PUSH WIRE®; 2,50 mm; gray Wago 254-657
Brand: Wago
SKU: 254-657

Каталожный номер 254-657

PCB terminal block; 2.5 mm; Pin spacing 10/10.16 mm; 7-pole; PUSH WIRE®; 2,50 mm; gray Wago 254-657 Клеммные колодки с зажимом PUSH WIRE®, приводимым в действие при помощи отвертки.Зажим одножильных проводников и тонкожильных проводников с наконечниками путем вставкиТестовый разъем для тестового штекера O 2 ммЭкономит место на печатной плате, всего 8,9 мм глубинойТакже доступны с 2-проводным соединением...

PCB terminal block; 2.5 mm; Pin spacing 10/10.16 mm; 7-pole; PUSH WIRE®; 2,50 mm; gray Wago 254-657 - PCB terminal block; 2.5 mm; Pin spacing 10/10.16 mm; 7-pole; PUSH WIRE®; 2,50 mm; gray Wago 254-657

Розничная цена

2.01 $ с НДС

array(34) { ["id"]=> string(6) "167527" ["product_id"]=> string(6) "230142" ["id_1c"]=> NULL ["sku"]=> string(7) "254-657" ["sort"]=> string(1) "0" ["name"]=> string(7) "254-657" ["image_id"]=> NULL ["price"]=> float(191) ["primary_price"]=> string(8) "2.010466" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(191) ["unconverted_price"]=> float(2.01) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(191) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "15" ["min_zakaz"]=> string(2) "15" ["weight"]=> object(shopDimensionValue)#1036 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 191 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

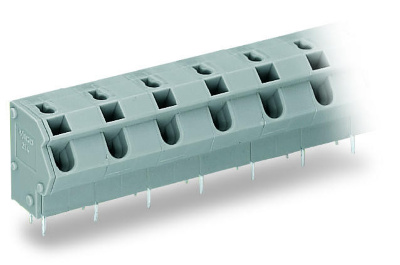

Клеммные колодки с зажимом PUSH WIRE®, приводимым в действие при помощи отвертки.
Зажим одножильных проводников и тонкожильных проводников с наконечниками путем вставки
Тестовый разъем для тестового штекера O 2 мм
Экономит место на печатной плате, всего 8,9 мм глубиной
Также доступны с 2-проводным соединением

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	630 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV

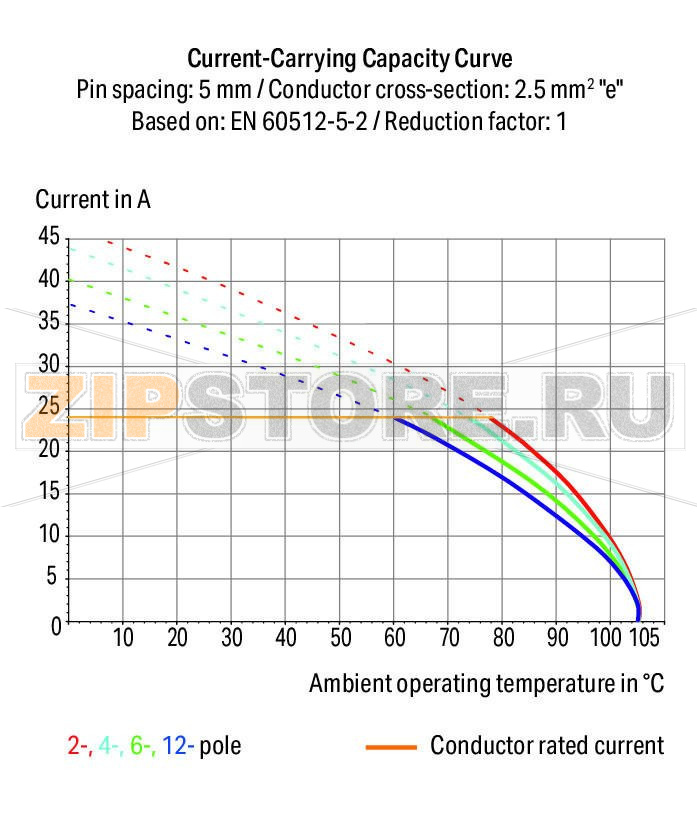

Номинальный ток	24 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	10 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение плоско-пружинным зажимом
Actuation type	Operating tool
Размеры одножильных проводников	0,5 … 2,5 mm? / 20 … 12 AWG
многожильные проводники с изолированным наконечником	0,5 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,5 … 1,5 mm?
Длина снятия изоляции	10 … 12 mm / 0.39 … 0.47 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	7
Общее число точек соединения	7
Общее число потенциалов	7
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

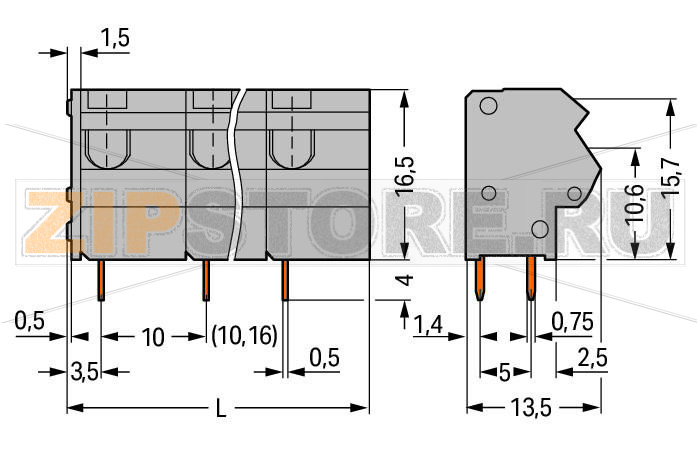

Geometrical Data

Шаг контактов	10/10,16 mm / 0.394/0.4 inch
Ширина	71,5 mm / 2.815 inch
Высота	19,7 mm / 0.776 inch
Высота от поверхности	15,7 mm / 0.618 inch
Длина	13,5 mm / 0.531 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,5 x 0,75 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Вес	10,8 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4017332227933
Customs tariff number	85369010000
