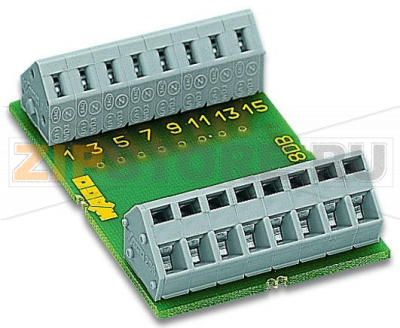

Печатная плата для самостоятельного монтажа; с 8 монтажными положениями; 2,50 mm Wago 289-102

Name: Печатная плата для самостоятельного монтажа; с 8 монтажными положениями; 2,50 mm Wago 289-102
Brand: Wago
SKU: 289-102

Каталожный номер 289-102

Печатная плата для самостоятельного монтажа; с 8 монтажными положениями; 2,50 mm Wago 289-102 - Печатная плата для самостоятельного монтажа; с 8 монтажными положениями; 2,50 mm Wago 289-102

Розничная цена

36 $ с НДС

array(34) { ["id"]=> string(6) "171411" ["product_id"]=> string(6) "234025" ["id_1c"]=> NULL ["sku"]=> string(7) "289-102" ["sort"]=> string(1) "1" ["name"]=> string(7) "289-102" ["image_id"]=> NULL ["price"]=> float(3461) ["primary_price"]=> string(9) "36.430486" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(3461) ["unconverted_price"]=> float(36.42) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(3461) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 3 461 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Рабочее напряжение	AC/DC 250 В
Номинальный ток	3 A

Защита и безопасность

Степень защиты

IP00*

Примечание по типу защиты

* Внимание! Открытые токоведущие части. Защиту от прямого прикосновения должен обеспечить производитель оборудования, например, с помощью крышки WAGO серии 709 (см. Аксессуары) или аналогичной. Следуйте требованиям монтажа для конкретного применения.

Данные соединения

Технология соединения	CAGE CLAMP®
Клеммы WAGO	Серия WAGO 236
Одножильные проводники	0,08 – 2,5 мм² / 28 – 12 AWG
Тонкие многожильные проводники	0,08 – 2,5 мм² / 28 – 12 AWG
Длина зачистки	5 – 6 мм / 0.2 – 0.24 inch
Примечание (сечение проводника)	12 AWG: THHN, THWN

Геометрические данные

Ширина	47 мм / 1.85 inch
Высота от верхнего края DIN-рейки	31,5 мм / 1.24 inch
Длина	65,5 мм / 2.579 inch

Механические данные

Тип монтажа	Монтаж на несущую рейку через адаптер для рейки
Конструкция корпуса	Печатная плата (PCB)

Материалы

Пожарная нагрузка	0,778 MJ
Масса	22,2 g

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)

-25 – 40 °C

Коммерческие данные

Продуктовая группа	6 (Интерфейсная электроника)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454192754
Код ТН ВЭД	85369010000

Печатная плата для самостоятельного монтажа WAGO 289-102 с восемью позициями предназначена для аккуратной коммутации сигналов и питания внутри шкафов управления. Решение ориентировано на быструю сборку прототипов, распределение цепей датчиков и исполнительных механизмов, а также на построение компактных интерфейсных модулей. Конструкция рассчитана на установку на DIN-рейку через соответствующий адаптер и применение пружинной технологии зажимов, что упрощает подключение без использования пайки на объекте.

WAGO 289-102 применяют там, где требуется надежное и многократно обслуживаемое соединение в ограниченном пространстве: в машиностроении, системах автоматизации зданий, на стендах и в лабораторных установках. Открытое исполнение подразумевает установку внутри защитного корпуса или использование совместимых крышек для предотвращения случайного прикосновения. Это особенно важно при эксплуатации в условиях повышенных требований электробезопасности.

Монтаж не требует специального инструмента сверх стандартного для CAGE CLAMP: проводник подготавливается, вводится в клемму, обеспечивается разгрузка натяжения и маркировка цепей. При проектировании стоит предусмотреть достаточные расстояния утечки и зазоры, правильный выбор сечения и типа проводников, а также защиту от вибраций и механических нагрузок на кабельную проводку. Для повышения помехоустойчивости рекомендуется группировать сигнальные и силовые цепи с соблюдением раздельной прокладки.

Как понять, что запчасть вышла из строя

Повышенный нагрев, запах перегрева, потемнение дорожек или клемм, следы оплавления.
Нестабильная работа цепей: мерцание нагрузки, пропадание сигналов, скачки напряжения при шевелении проводов.
Ослабление фиксации провода, люфт, выскальзывание жилы из зажима.
Следы коррозии или окисления на контактных площадках, зелёный налёт, потемнение меди.
Механические повреждения платы: трещины, сколы, деформация, отрыв дорожек.

Типичные причины поломок

Перегрузка по току или короткое замыкание, приводящие к локальному перегреву и разрушению дорожек и контактов.
Неправильная подготовка проводника: чрезмерная длина зачистки, лужение мягким припоем, использование неподходящего сечения.
Отсутствие разгрузки натяжения и защита от вибраций: усталостные обрывы жил, расшатывание соединений.
Загрязнения, пыль, конденсат и агрессивные среды при открытом исполнении без защитной крышки.
Некорректное обращение инструментом: повреждение пружинного механизма, посторонние предметы в клемме.
Эксплуатация вне допустимых условий по температуре и окружающей среде.

Рекомендации по уходу и эксплуатации

Размещайте плату WAGO 289-102 в закрытом шкафу или применяйте совместимые защитные крышки; исключайте прямой доступ к токоведущим частям.
Используйте проводники и наконечники, рекомендованные для пружинных клемм; не лудите многожильные провода, отдавайте предпочтение наконечникам НШВИ.
Соблюдайте корректную длину зачистки и аккуратный ввод без перекоса; обеспечьте разгрузку натяжения и фиксацию кабеля.
Периодически выполняйте визуальный осмотр: контроль следов нагрева, коррозии, загрязнений; при необходимости очищайте изопропиловым спиртом, не допуская увлажнения.
Раз в 6–12 месяцев проводите проверку контактов под нагрузкой (термоконтроль, измерение переходного сопротивления); при выявлении повреждений заменяйте элемент.
Избегайте избыточных изгибов и механических ударов; прокладывайте провода в лотках и каналах с соблюдением радиусов изгиба и раздельности силовых/сигнальных цепей.
Соблюдайте требования электробезопасности и монтажные нормы; подключение выполняйте при снятом напряжении.

Соблюдение этих правил позволяет увеличить срок службы платы WAGO 289-102, поддерживать стабильность контактных соединений и снижать риск отказов в составе шкафов управления и интерфейсных модулей.
