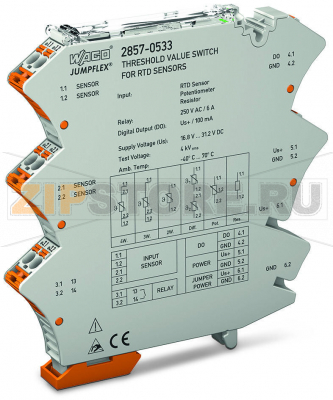

Переключатель порогового значения термосопротивления от WAGO для датчиков термосопротивления, потенциометров и резисторов отслеживает сигналы и сообщает об сигналах при достижении до двух порогов переключения.
Особенности:?
Технические данные
Конфигурирование:
| Configuration options | DIP switches Interface configuration software Interface configuration app Configuration display |
Вход:
| Input signal type | RTD sensors Potentiometers Resistance |
Input – RTD sensors
| Sensor types (RTD) | Pt100 Pt200 Pt500 Pt1000 Pt5000 Pt10000 Pt10 … Pt20000 |

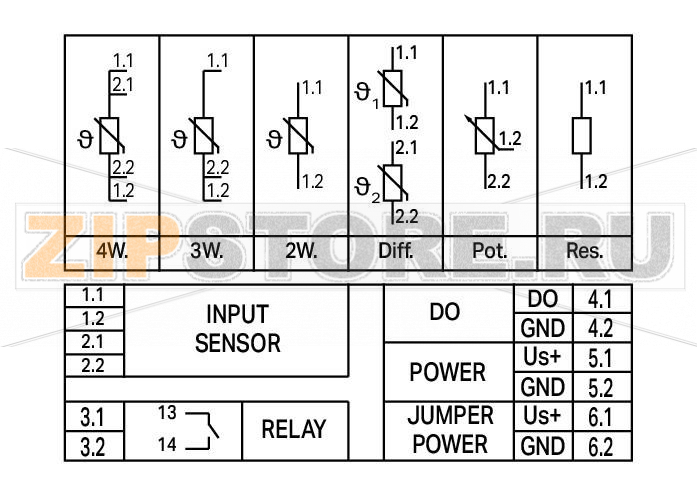

| Подключение датчика | 2-проводные, 3-проводные, 4-проводные, разница |
| Max. sensor supply current (RTD) | ? 0,5 mA |
| Measurement range temperature (RTD) | -200 … 850°C |
Input – Resistors
| Input range resistance | 0 … 100 k? |
| Input range potentiometer | 0 … 100 k? |
Дискретный вывод:
| Max. switching voltage (DO) | Подводимое напряжение питания: -0,3 В |
| Max. continuous current (DO) | 100 mA (no internal restriction) |
| Количество переключающих порогов | 1 или 2 (регулируемые) |
| Configurable rise/fall delay time (DO) | 0 … 60 s (via software) |
Выходное реле:
| Напряжение изоляции открытых контактов | 1 kVrms |
| Number of make contacts/switch on contacts | 1 |
| Contact material (relay) | AgNi + Au |
| Max. switching voltage | AC 250 V |
| Limiting continuous current (relay; terminal block assembly) | 6 A (6 А (до 60 °C), 3 А (от 60 °C до 70 °C)); 3 A (60 … 70 °C) |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Время срабатывания (тип.) | 8 ms |
| Время возврата | 4 ms |
| Время дребезга (тип.) | 8 ms |
| Number of switching tresholds (relay) | 1 or 2 (adjustable) |
| Configurable rise/fall delay time (relay) | 0 … 60 s (via software) |
Signal processing
| Фильтр (T10-90) | moving mean value (filtering level: 30) |

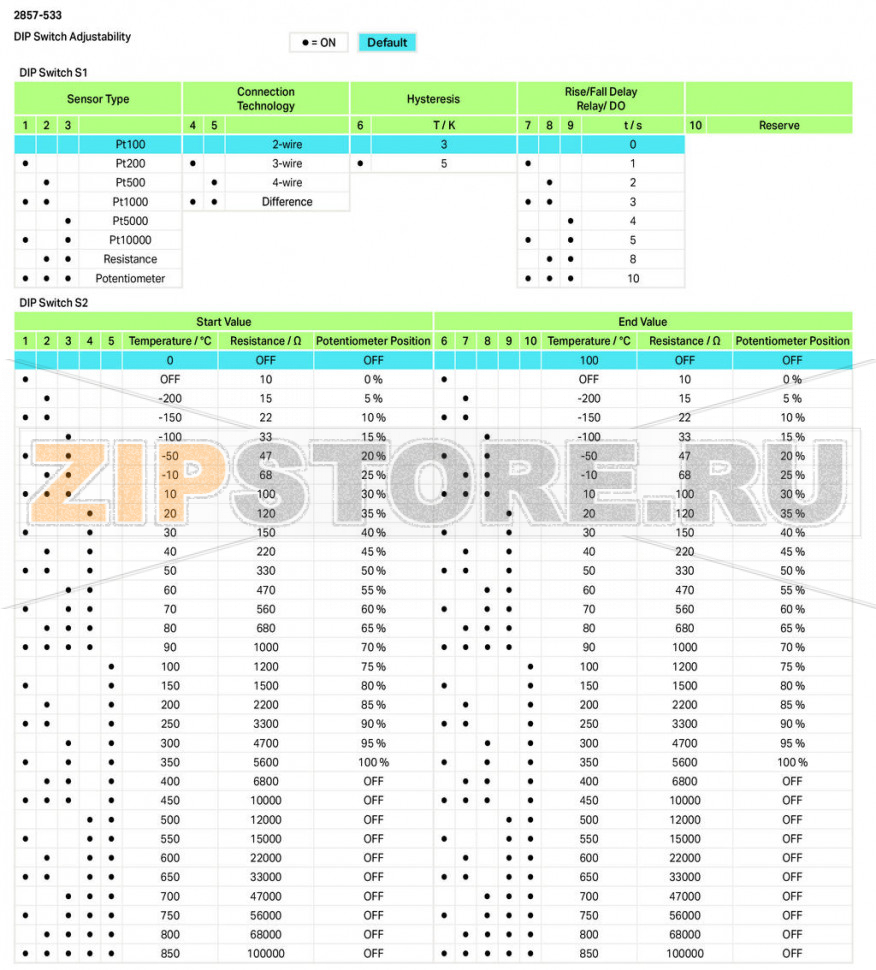

| Hysteresis | adjustable via DIP switch or software |
| Step response typ. | 60 ms (2-wire); 360 ms (3-wire); 540 ms (4-wire); 360 ms (potentiometer) |
Measurement error
| Ошибка передачи (полная шкала) | ±1 K |
| Температурный коэффициент | ? 0,01 % /K |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage US | DC 24 V |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ? 40 mA (+ IDO) |
Защита и безопасность:
| Rated voltage of the measurement circuit connections per EN 61010-2-030 | AC 300 V |
| Measurement category per EN/UL 61010-2-030 | CAT II (input) |
| Note on insulation parameters | Temperature sensors are not intended for use in dangerous circuits, provided the external temperature sensors used do not have basic insulation in accordance with EN/UL 61010-1 (300 VAC; overvoltage category II; pollution degree 2). The digital output (DO) is at the potential of the supply. |
| Степень защиты | IP20 |
Test voltage
| Test voltage (input/relay output/supply) | 4 kVAC; 60 Hz; 1 min |
| Test voltage (input/service interface) | 3 kVAC; 60 Hz; 1 min |
| Test voltage (relay output/service interface) | 4 kVAC; 60 Hz; 1 min |
| Test voltage (supply/service interface) | 2.5 kVAC; 60 Hz; 1 min |
Insulation parameters per EN/UL 61010-1
| Line-to-neutral conductor voltage (AC) max. | 300 V |
| Overvoltage category | II |
| Pollution degree | 2 |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| WAGO terminal | picoMAX® 5.0 |
| Размеры одножильных проводников | 0,2 … 2,5 mm? / 24 … 12 AWG |
| Тонкие многожильные проводники | 0,2 … 2,5 mm? / 24 … 12 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

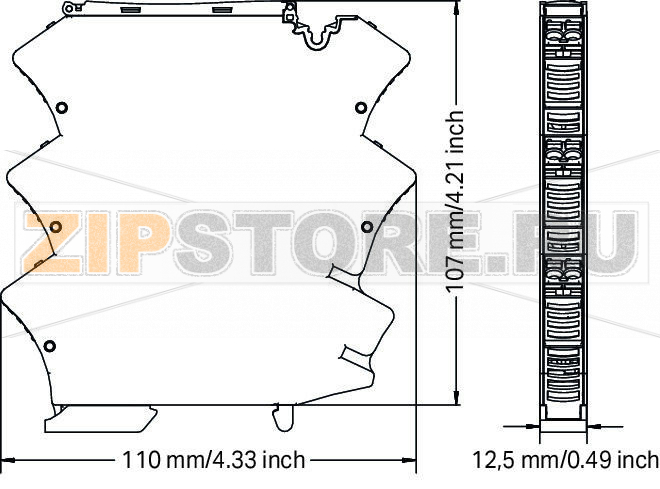

Geometrical Data
| Ширина | 12,5 mm / 0.492 inch |
| Высота от верхнего края DIN-рейки | 107 mm / 4.213 inch |
| Длина | 110 mm / 4.331 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Вес | 86,5 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Temperature range of the connecting cable according to EN 61010-2-201 | ? (Tsurrounding air + 10 K) |
| Temperaturbereich der Anschlussleitung gema? UL 61010-2-201 min. | 90 °C |
Стандарты и спецификации:
| Маркировка соответствия | CE |
| ЭМС - помехоустойчивость | EN 61000-6-2; EN 61326-2-3; EN 50121-3-2 |
| ЭМС - излучение помех | EN 61000-6-4; EN 61326-2-3; EN 50121-3-2 |
| Стандарты и спецификации | EN 61010-1; EN 61373 |
Коммерческие данные
| Product Group | 6 (Interface Electronics) |
| Тип упаковки | bag |
| Country of origin | DE |
| GTIN | 4050821676973 |
| Customs tariff number | 90303370000 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
