Name: Перемычка; 3-канальные; изолированные; красные Wago 2002-403/000-005
Brand: Wago
SKU: 2002-403/000-005

Назначение и особенности

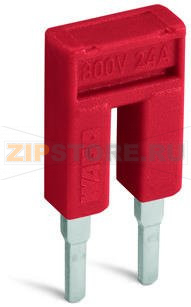

Перемычка Wago 2002-403/000-005 — это трёхканальный изолированный соединительный элемент красного цвета для оперативного объединения нескольких клемм в общий потенциал. Используется в клеммных сборках WAGO серии 2002 на DIN-рейке для быстрого формирования шин питания, распределения сигнальных линий и организации общих цепей без дополнительного проводного монтажа. Изолированный гребенчатый дизайн снижает риск случайного касания токоведущих частей и упрощает навигацию по сборке благодаря цветовой маркировке.

Область применения

Перемычка подходит для шкафов управления, распределительных пунктов, систем автоматизации и зданий, где требуется надежное и наглядное объединение соседних клемм. Применяется для формирования общих «плюс/минус» шин, объединения сигнальных нулей, организации цепей датчиков и исполнительных устройств.

Монтаж и снятие

Перед установкой полностью обесточьте линию и убедитесь в совместимости с клеммами WAGO соответствующей серии.

Вставьте ножки перемычки в предусмотренные гнёзда соседних клемм до упора, контролируя одинаковую глубину посадки.

После установки проверьте электрическую целостность соединения и отсутствие люфта.

Для снятия используйте инструмент для расфиксации клеммных пружин (при необходимости), извлекая перемычку строго по оси, без перекоса.

Причины неисправностей

Превышение допустимой нагрузки: длительный ток выше расчетного вызывает перегрев, потерю упругости контактов клемм и деградацию покрытия ножек перемычки.

Неполная посадка или загрязнение контактной зоны: приводит к повышенному переходному сопротивлению и локальному нагреву.

Механические повреждения: изгиб или деформация ножек при перекосе во время монтажа/демонтажа, трещины в изоляционном корпусе.

Вибрации и термоциклирование: со временем могут ослаблять соединение при неправильной фиксации сборки.

Коррозионные факторы: агрессивные среды, конденсат, пыль и токопроводящие отложения на контактных поверхностях.

Как понять, что перемычка вышла из строя

Визуальные признаки: потемнение, следы оплавления, трещины изоляции, деформированные ножки.

Нарушение электрической непрерывности: отсутствует общий потенциал между объединёнными клеммами, скачки напряжения под нагрузкой.

Аномальный нагрев: перемычка или соседние клеммы заметно теплее остальных при одинаковом режиме работы.

Нестабильный контакт: периодические отказы, ложные срабатывания устройств, увеличение падения напряжения на участке.

Ослабленная посадка: перемычка сидит неплотно, фиксируется не на всю глубину.

Рекомендации по уходу и эксплуатации

Планово осматривайте узлы с повышенной нагрузкой: проверяйте цвет и состояние изоляции, отсутствие следов перегрева.

Содержите в чистоте: удаляйте пыль и загрязнения сухой щёткой или сжатым воздухом, избегайте попадания влаги и химически активных веществ.

Соблюдайте допустимые режимы: не превышайте токовую нагрузку линии и сечение, предусмотренное для используемых клемм.

Обеспечьте корректный монтаж: вставляйте ножки Wago 2002-403/000-005 без перекоса, контролируйте полное вхождение в гнёзда.

Учитывайте вибрации: при применении в подвижных или вибронагруженных установках периодически проверяйте посадку и состояние контакта.

Своевременная замена: при обнаружении любых признаков повреждения или перегрева немедленно замените перемычку.

Хранение: держите запасные изделия в закрытой таре, в сухих и чистых условиях, вдали от ультрафиолета и агрессивных сред.

Совместимость и безопасность

Перемычка предназначена для клеммных блоков WAGO соответствующей серии с поддержкой гребенчатых соединителей. При необходимости объединения большего количества точек используйте дополнительные перемычки или другие варианты мостиков, предусмотренные производителем. Всегда выполняйте работы при снятом напряжении и соблюдайте требования ПУЭ и инструкций по монтажу клеммных сборок.

Практические советы по применению

Для удобства диагностики используйте красный цвет Wago 2002-403/000-005 для обозначения цепей питания или особых шин, придерживаясь принятой в проекте цветовой логики.

После монтажа фиксируйте схему мостов в исполнительной документации, чтобы упростить обслуживание и поиск неисправностей.

При расширении сборки проверяйте, не препятствуют ли дополнительные элементы соблюдению минимальных расстояний и охлаждению.
