Главная→ Электротехника промышленная → Wago → Электрические соединения → Клеммы для монтажа на DIN-рейку → Перемычка; изолированные; серые Wago 769-402

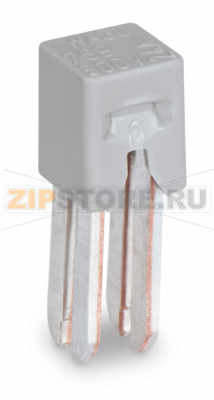

Перемычка; изолированные; серые Wago 769-402

Name: Перемычка; изолированные; серые Wago 769-402
Brand: Wago
SKU: 769-402

Каталожный номер 769-402

Розничная цена

0 $ с НДС

array(34) { ["id"]=> string(6) "141752" ["product_id"]=> string(6) "204431" ["id_1c"]=> NULL ["sku"]=> string(7) "769-402" ["sort"]=> string(1) "1" ["name"]=> string(7) "769-402" ["image_id"]=> NULL ["price"]=> float(26) ["primary_price"]=> string(8) "0.273676" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(26) ["unconverted_price"]=> float(0.27) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(26) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 26 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Параметры согласно IEC/EN 60664-1

Номинальный ток

24 A

Геометрические данные

Ширина	5 mm / 0.197 inch
Длина	5 mm / 0.197 inch

Материалы

Цвет	серый
Пожарная нагрузка	0,002 MJ
Вес	0,6 g

Коммерческие данные

Группа товаров	18 (X-COM-System)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918255417
Код ТН ВЭД	85366990990

Описание и назначение

Изолированная серая перемычка Wago 769-402 предназначена для быстрого и безопасного объединения контактов в составе модульных разъемов и клеммных блоков системы X-COM. Решение применяется в шкафах управления, машиностроении, промышленной автоматике, HVAC и распределительных щитах зданий. Перемычка позволяет формировать общие потенциалы, организовывать параллельные цепи, временно менять конфигурацию подключений при пусконаладке или сервисе без доработки проводки.

Преимущества применения

Wago 769-402 сокращает время монтажа и снижает вероятность ошибок при сборке схем за счет стандартизованной посадки и изоляции, исключающей случайный контакт с токоведущими частями. Серый цвет упрощает визуальную идентификацию, а компактная форма позволяет размещать перемычки даже в плотной компоновке. Элемент рассчитан на использование в составе фирменных разъемов и клемм, обеспечивая стабильный контакт и предсказуемые электрические характеристики.

Типичные области применения

Объединение клемм питания и нулевых шин, создание общих сигналов для датчиков и исполнительных устройств, параллельное питание модулей, временное шунтирование цепей при диагностике и техобслуживании.

Причины отказов

Механические повреждения изоляции при неаккуратном монтаже или использовании неподходящего инструмента.
Повреждение контактных поверхностей из-за загрязнений, коррозии, попадания влаги или агрессивных сред.
Перегрев вследствие плохого контакта (неполная посадка) или длительной работы при токах выше допустимых для применяемой клеммы/системы.
Усталостные явления при частых циклах установки/снятия без регламентной проверки состояния узла.
Неправильный выбор совместимых компонентов (несоответствие серии/шага), приводящий к неполному прижатию.

Как понять, что перемычка вышла из строя

Визуальные признаки: потемнение, оплавления, трещины изоляции, деформация элемента.
Следы коррозии или налеты на контактных поверхностях.
Повышение температуры в зоне подключения при рабочей нагрузке (ощутимый нагрев корпуса, запах перегрева).
Нестабильные показания при проверке мультиметром: скачки сопротивления, пропадание цепи при легком воздействии.
Неустойчивая фиксация в гнезде: люфт, самопроизвольное ослабление посадки.

Рекомендации по уходу и эксплуатации

Устанавливать и извлекать перемычку Wago 769-402 только при снятом напряжении, соблюдая рекомендации производителя разъемов/клемм.
Перед монтажом проверить чистоту и целостность гнезда, отсутствие загрязнений и влаги.
Обеспечить полную посадку до упора; после установки выполнить легкую механическую проверку фиксации.
Периодически проводить визуальный осмотр на предмет потемнений, трещин, следов коррозии; при выявлении дефектов заменять без попыток ремонта.
Избегать длительной работы на предельных токовых нагрузках в условиях недостаточной вентиляции; обеспечивать тепловой режим шкафа.
Не использовать агрессивные растворители для очистки; применять сухую салфетку или изопропиловый спирт в малом количестве, избегая попадания на контактные зоны.
Хранить в закрытой таре в сухом помещении, защищенном от пыли и УФ-излучения; выдерживать температурные диапазоны, рекомендованные для применяемой клеммной системы.
При частых циклах перестановки вести учет ресурса узла и планово заменять перемычки при появлении признаков износа.

Корректно подобранная и установленная изолированная перемычка Wago 769-402 обеспечивает надежное объединение цепей, повышает удобство обслуживания и снижает затраты на модернизацию схем без вмешательства в проводку.

Характеристики

Производитель	Wago
Заказ кратно	25
Минимальный заказ	25
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Перемычка; изолированные; серые Wago 769-402.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Перемычка; изолированные; серые Wago 769-402 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
