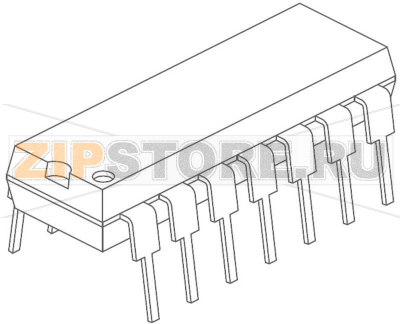

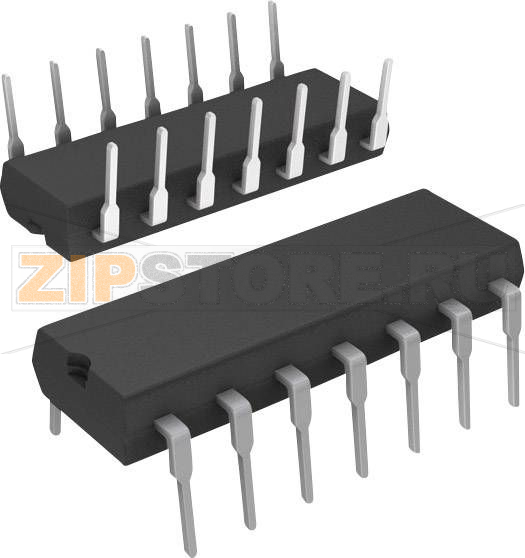

Микроконтроллер встроенный, PDIP-14, 8 Бит, 20 МГц, I/O 11 Microchip Technology PIC16F505-I/P

Описание товара

Microchip Technology PIC16F505-I/P — встраиваемый 8‑битный микроконтроллер в корпусе PDIP‑14, рассчитанный на базовые и средние по сложности задачи управления. Форм‑фактор с 14 выводами удобен для макетирования, обучения и быстрого прототипирования, а также для ремонта и замены в готовых устройствах. Чип предоставляет 11 линий ввода‑вывода общего назначения, встроенные таймеры и средства контроля питания, что делает его применимым в широком спектре бытовой и промышленной электроники. Благодаря простоте архитектуры и поддержке стандартных инструментов разработки Microchip, внедрение решения на PIC16F505-I/P не требует сложной оснастки.

Типовые области использования: управление индикаторами и подсветкой, опрос кнопок и датчиков, формирование ШИМ‑сигналов для простых приводов, логика автоматики, вспомогательные функции в приборах лабораторного и бытового назначения. Корпус PDIP‑14 подходит для монтажа в макетные платы и панельки, что упрощает замену при сервисном обслуживании.

Причины поломок

• Перенапряжение по питанию или переполюсовка, выход за абсолютные максимальные значения по выводам I/O.
• Статическое электричество (ESD) при отсутствии антистатической защиты при монтаже и хранении.
• Перегрев из‑за недостаточного теплоотвода, замыкания нагрузки или неправильного режима потребления.
• Наводки и импульсные помехи от индуктивных нагрузок без демпфирующих цепей (реле, соленоиды, двигатели).
• Ошибки в обвязке тактирования и сброса (резисторы подтяжки, кварц/внутренняя RC‑схема), провалы питания.
• Нарушение процедуры программирования/прошивки, подача неверных уровней на линию MCLR/VPP.
• Коррозия, влага, механические повреждения выводов и корпуса.

Как понять, что запчасть вышла из строя

• Микроконтроллер не определяется программатором: не читается идентификатор, ошибки при верификации прошивки.
• Отсутствуют признаки работы: на выводах нет тактовой активности и ожидаемых логических уровней, устройство не стартует после сброса.
• Аномальный ток потребления: заметно выше нормы или близок к нулю при поданной норме питания.
• Сильный нагрев корпуса при штатном питании и без нагрузки, запах гари, визуальные дефекты (потемнение, трещины).
• Нестабильность: произвольные перезапуски, зависания при включении нагрузок, чувствительность к касанию выводов.
• Короткое замыкание между VDD и VSS, выявляемое мультиметром на выпаянной детали.

Рекомендации по уходу и эксплуатации

• Соблюдать ESD‑режим: антистатические браслеты, коврики, хранение в антистатических пакетах/лотках.
• Обеспечить корректное питание и развязку: керамический конденсатор возле VDD–VSS, чистая «земля», короткие дорожки.
• Защищать выводы I/O: токоограничивающие резисторы, согласование уровней, диоды/RC‑снабберы для индуктивных нагрузок.
• Не превышать паспортные уровни сигналов; избегать прямого питания реле/моторчиков от выводов МК.
• Настроить надежный сброс и тактирование: правильная подтяжка MCLR, корректная конфигурация источника такта.
• Проводить прошивку в соответствии с руководством Microchip, контролировать целостность прошивки после записи.
• Эксплуатировать в допустимых условиях по температуре и влажности; предусмотреть вентиляцию при работе в замкнутых корпусах.
• При ремонте выпаивать/впаивать аккуратно, избегая перегрева выводов, применять панельку PDIP‑14 для облегчения замены.

Синонимы и альтернативные наименования

• Microchip PIC16F505-I/P
• PIC16F505 DIP‑14
• PDIP‑14 8‑битный микроконтроллер
• Микроконтроллер PIC16F505
• МК Microchip 14‑выводной
• Embedded MCU PIC16F505
• Плата замены PIC16F505-I/P
• Микросхема управления PIC 8‑bit

При выборе и эксплуатации Microchip Technology PIC16F505-I/P важно учитывать требования к питанию, защите линий ввода‑вывода и качеству монтажа. Корректная обвязка и соблюдение базовых правил проектирования позволяют добиться предсказуемой работы и длительного срока службы в составе конечного изделия.
