Плата индикации Abat КЭП-4П

Описание товара

Плата индикации для конвекционной печи Abat КЭП-4П
Производитель: ЧувашТоргТехника

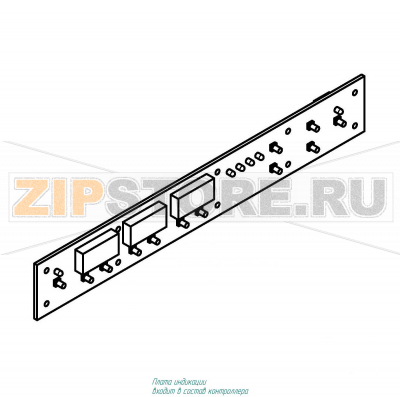

Запчасть изображена на деталировке под номером:

Плата индикации для конвекционной печи Abat КЭП-4П — это узел интерфейса оператора, отвечающий за вывод информации на дисплей, работу светодиодных индикаторов, клавиш и звукового сигнала. Через этот блок пользователь получает данные о режимах, температуре, таймере и состоянии оборудования, а также управляет основными функциями. В некоторых источниках узел называют «блок индикации», «плата дисплея» или встречается обозначение [DI]. Корректная работа этой платы напрямую влияет на удобство и безопасность эксплуатации печи.

Как понять, что плата индикации вышла из строя

• Дисплей не включается, подсветка отсутствует, индикация гаснет после краткого всплытия при старте.
• На табло отображаются некорректные символы, пропадают сегменты, индикация мигает или «зависает».
• Клавиши не реагируют, срабатывают с задержкой или произвольно; зуммер не подает сигнал.
• Печь запускается и нагревается, но на панели отсутствует индикация; либо наоборот — индикация есть, но команды не принимаются.
• Периодические ошибки по связи с основным контроллером, самопроизвольные перезапуски, запах перегрева в зоне панели.

Типичные причины поломок

• Перенапряжение и скачки сети, отсутствие стабилизации и защиты от импульсных помех.
• Попадание влаги, конденсата и моющих средств на разъемы и дорожки, коррозия контактных площадок.
• Перегрев из-за плохой вентиляции панели или близости к источникам тепла и пара.
• Механические воздействия: удары по панели, деформация корпуса, чрезмерное давление на кнопки.
• Износ мембранной клавиатуры/энкодеров, окисление шлейфов и разъемов, нарушение пайки при вибрациях.
• Сбои питающих цепей платы: отказ стабилизаторов 5 В/3,3 В, высыхание конденсаторов.

Диагностика и замена

Прежде чем менять блок индикации печи конвекционной, рекомендуется выполнить визуальный осмотр: проверить шлейфы и разъемы на предмет окисления, остатка влаги и следов перегрева. Полезно измерить наличие стабильного питающего напряжения на входе платы, убедиться в целостности шлейфа клавиатуры и фиксации коннекторов. Если при отключении и повторном подключении сетевого питания индикация не восстанавливается, а реакция на кнопки отсутствует, высока вероятность неисправности платы индикации.

Замена выполняется при отключенном питании. Панель аккуратно демонтируется, шлейфы помечаются, чтобы исключить перепутывание. Новую плату индикации для Abat КЭП-4П устанавливают в штатные места, подключают все разъемы, проверяют фиксацию и отсутствие натяга кабелей. После включения проверяют работоспособность индикации, отклик клавиш, корректность звукового сигнала, выполняют пробный запуск базовых режимов. При необходимости проводят калибровку времени/часов и сброс настроек.

Рекомендации по уходу и эксплуатации

• Использовать стабилизатор или сетевой фильтр для защиты от скачков напряжения; обеспечить корректное заземление.
• Избегать попадания пара и мокрой уборки под давлением в районе панели управления; протирать лицевую поверхность слегка влажной салфеткой без абразивов и агрессивной химии.
• Периодически отключать печь от сети и осматривать зону панели: удалять пыль, проверять состояние разъемов и шлейфов, при необходимости просушивать.
• Не усиливать нажим на кнопки, не опираться на панель, беречь экран от ударов и царапин.
• Следить за уплотнителями двери и системой отвода пара — изношенные уплотнения повышают увлажнение внутреннего объема и риск конденсата на электронике.
• После влажной уборки давать панели время на полное высыхание перед включением.

При выборе запчасти важно убедиться в совместимости: плата индикации должна соответствовать модели печи Abat КЭП-4П и электрическим разъемам, установленным производителем. Использование оригинальных компонентов снижает риск повторных отказов и обеспечивает корректную работу индикации и органов управления. Монтаж и диагностику электронных модулей рекомендуется доверять квалифицированным специалистам, особенно при наличии следов влаги, перегрева или повреждений печатных дорожек.

Соблюдение условий эксплуатации и регулярное обслуживание позволяют продлить ресурс платы индикации и предотвратить внезапные простои оборудования. При первых признаках нестабильной индикации или некорректной реакции панели стоит провести проверку и исключить внешние причины — питание, соединения и воздействие влаги. Если проблема сохраняется, целесообразна замена блока индикации на исправный узел.
