Плата индикации с шлейфом для печи ALFA 135

Описание товара

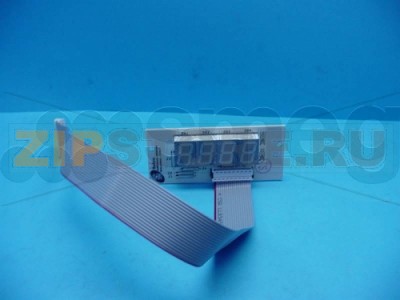

Плата индикации с шлейфом 691650242 для печи ALFA 135 — это узел пользовательского интерфейса конвекционной печи, отвечающий за отображение режимов, температуры, таймера и сервисных сообщений, а также за обработку нажатий клавиш (или энкодера) и передачу команд на основную плату. Шлейф обеспечивает соединение с контроллером печи, а сама плата, как правило, включает дисплей (сегментный или матричный), светодиодную индикацию, звуковой сигнализатор и разъемы.

Признаки неисправности

• Индикация отсутствует или гаснет после включения, при этом печь может продолжать работать.
• Часть сегментов/символов не отображается, мигает или «залипает».
• Клавиши/энкодер не реагируют или срабатывают с задержкой, срабатывают ложные нажатия.
• Периодические сбои при вибрации или закрывании двери (реакция на механическое воздействие).
• Ошибка на дисплее сразу после включения, невозможность перейти в меню.
• Запах гари, следы потемнений на плате, следы влаги/конденсата, окисления разъемов.

Основные причины поломок

• Перепады напряжения, импульсные помехи в сети, отсутствие стабилизации питания.
• Попадание влаги и конденсата в зону панели, мойка под давлением без защиты.
• Перегрев из-за недостаточной вентиляции, забитых фильтров или близости источников тепла.
• Механические нагрузки: перегибы и заломы шлейфа, разболтанные крепления, удары по панели.
• Естественное старение элементов (высыхание конденсаторов), окисление контактов.
• Неверные чистящие средства, оставляющие остатки на плате или разъёмах.

Как понять, что вышла из строя именно плата индикации 691650242

• Печь запускается, нагревается и выполняет программы, но индикации нет или она некорректна — чаще всего повреждена плата индикации или её шлейф.
• При легком нажатии/шевелении рамки панели индикация то появляется, то пропадает — возможен плохой контакт разъёма или трещина дорожек.
• Клавиши не работают, но команды с основной платы (например, звуковой сигнал по окончании) слышны — проблема в интерфейсной плате/клавиатуре.
• Визуальный осмотр: вздутые конденсаторы, подгоревшие участки, зелёные налёты на контактах, следы влаги — повод для замены.
• Проверка шлейфа мультиметром (прозвон): обрыв одной или нескольких жил указывает на необходимость замены шлейфа или всего узла.
• Наличие питания на разъёме (обычно 5 В/12 В, уточняется по схеме) при отсутствии запуска индикации — вероятна неисправность самой платы.

Рекомендации по установке и эксплуатации

• Отключать печь от сети перед любыми работами. Соблюдать антистатические меры при установке.
• Фиксировать плату без перекоса, использовать штатные стойки и крепёж, не перетягивать.
• Подключать шлейф строго по ключу разъёма, избегать острых перегибов и натягов.
• После замены выполнить проверку: индикация, все клавиши/энкодер, звуковой сигнал, отображение режимов и температур.
• При необходимости восстановить настройки: язык интерфейса, время, сервисные параметры.

Профилактика и уход

• Защита от влаги: не направлять струю воды на панель, протирать мягкой слегка влажной салфеткой, затем насухо.
• Периодически осматривать разъёмы и шлейф, при признаках окисления очищать изопропиловым спиртом.
• Контролировать состояние уплотнений двери, чтобы снизить попадание пара на электронные узлы.
• Обеспечить стабилизацию питания (сетевой фильтр/стабилизатор), корректное заземление печи.
• Следить за вентиляцией: чистить вентиляционные отверстия и фильтры, не перекрывать доступ воздуха.
• Не допускать ударов по панели и произвольных механических нагрузок на шлейф.
• Использовать нейтральные чистящие средства, не оставляющие проводящих или липких следов.

Выбор и совместимость

Для замены рекомендуется использовать оригинальный узел 691650242 — Плата индикации с шлейфом для печи ALFA 135. Перед покупкой сопоставьте артикул, ревизию платы, тип разъёмов и длину шлейфа с установленным модулем. Несоответствие может привести к некорректной работе или невозможности монтажа.

Работы по диагностике и замене должны выполняться квалифицированным специалистом. Своевременная профилактика и соблюдение условий эксплуатации значительно продлевают срок службы блока индикации и снижают вероятность простоев оборудования.

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата индикации с шлейфом для печи ALFA 135.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата индикации с шлейфом для печи ALFA 135 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
