Плата контроллера Atesy Рубикон АПК-6-2/3-2

Name: Плата контроллера Atesy Рубикон АПК-6-2/3-2
Brand: Atesy
SKU: ПКМ.21.031.000

Каталожный номер ПКМ.21.031.000

Плата контроллера Atesy Рубикон АПК-6-2/3-2 - Плата контроллера Atesy Рубикон АПК-6-2/3-2

Розничная цена

367 $ с НДС

array(34) { ["id"]=> string(5) "48451" ["product_id"]=> string(5) "90654" ["id_1c"]=> NULL ["sku"]=> string(17) "ПКМ.21.031.000" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> string(1) "0" ["price"]=> float(34867) ["primary_price"]=> string(10) "367.010042" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(1) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(34867) ["unconverted_price"]=> float(367) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(34867) ["original_compare_price"]=> float(0) ["features"]=> array(10) { ["brend"]=> array(1) { [1537]=> string(5) "Atesy" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46753]=> string(32) "пароконвектомата" } ["tip_zapchasti"]=> array(3) { [46791]=> string(20) "Контроллер" [43610]=> string(10) "Плата" [149529]=> string(31) "Плата управления" } ["weight"]=> object(shopDimensionValue)#1215 (10) { ["id":"shopDimensionValue":private]=> string(5) "11698" ["value":"shopDimensionValue":private]=> string(3) "230" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.23" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1209 (10) { ["id":"shopDimensionValue":private]=> string(5) "11926" ["value":"shopDimensionValue":private]=> string(3) "279" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.279" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1214 (10) { ["id":"shopDimensionValue":private]=> string(5) "13680" ["value":"shopDimensionValue":private]=> string(4) "78.5" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0785" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1213 (10) { ["id":"shopDimensionValue":private]=> string(5) "12310" ["value":"shopDimensionValue":private]=> string(2) "35" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.035" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["moshchnost"]=> object(shopDimensionValue)#1211 (10) { ["id":"shopDimensionValue":private]=> string(5) "12911" ["value":"shopDimensionValue":private]=> string(1) "5" ["unit":"shopDimensionValue":private]=> string(1) "W" ["type":"shopDimensionValue":private]=> string(5) "power" ["units":"shopDimensionValue":private]=> array(4) { ["W"]=> array(3) { ["value"]=> string(1) "W" ["title"]=> string(4) "Вт" ["description"]=> NULL } ["KW"]=> array(3) { ["value"]=> string(2) "KW" ["title"]=> string(2) "KW" ["description"]=> NULL } ["MW"]=> array(3) { ["value"]=> string(2) "MW" ["title"]=> string(6) "МВт" ["description"]=> NULL } ["mW"]=> array(3) { ["value"]=> string(2) "mW" ["title"]=> string(6) "мВт" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "5" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "Вт" ["format":"shopDimensionValue":private]=> bool(false) } ["napryazhenie"]=> object(shopDimensionValue)#1200 (10) { ["id":"shopDimensionValue":private]=> string(5) "11329" ["value":"shopDimensionValue":private]=> string(3) "220" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "220" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } ["foto_aktualnoe"]=> object(shopBooleanValue)#1208 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } } }

≈ 34 867 ₽ с НДС

Купить в 1 клик

Наличие на складах:

Москва: 0 шт.

Санкт-Петербург: 1 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Плата контроллера APK 6_1 ТАЛС.465351.076, каталожный номер ПКМ.21.031.000, предназначена для управления работой пароконвектомата Atesy (Атеси) «Рубикон» АПК-6-2/3-2. Электронный модуль принимает сигналы от датчиков и органов управления, обрабатывает их и включает исполнительные узлы оборудования в соответствии с выбранным режимом.

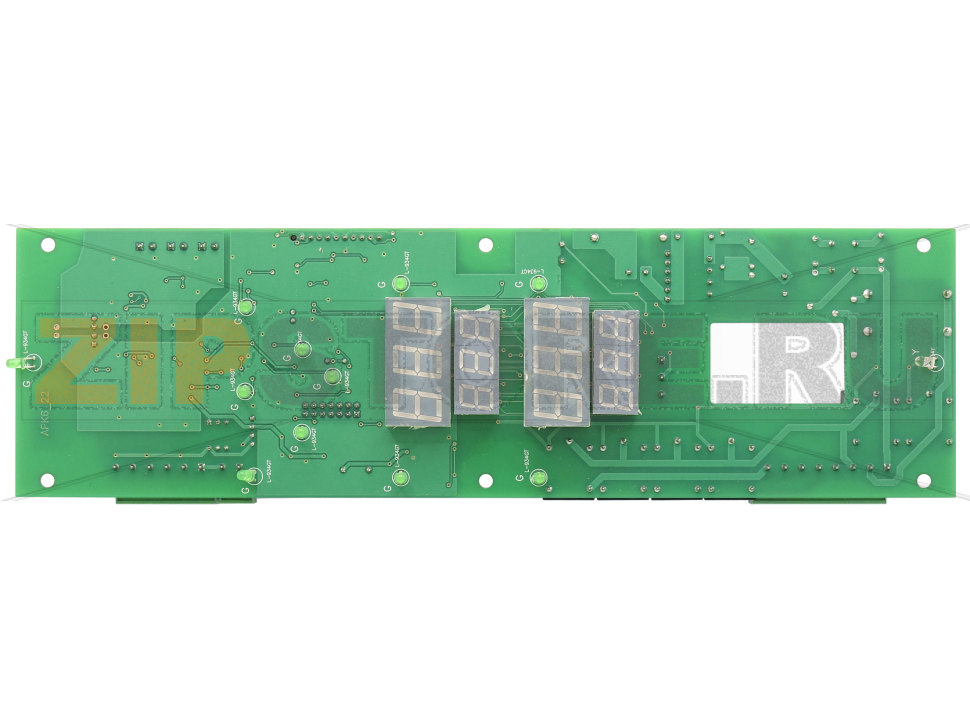

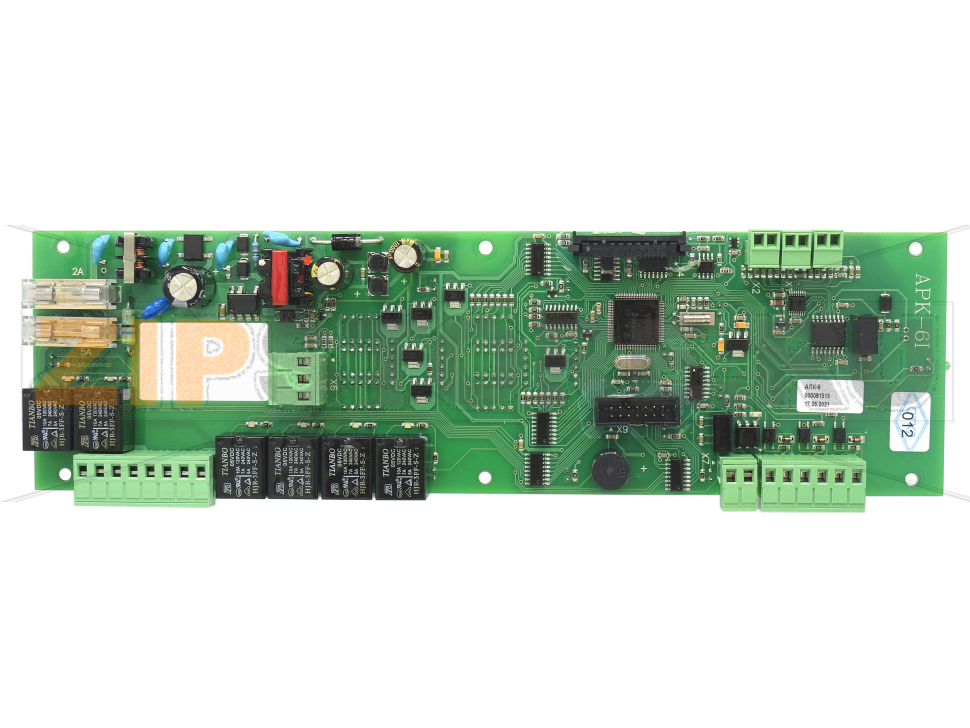

Контроллер участвует в управлении нагревом, вентиляцией, подачей воды и другими рабочими функциями пароконвектомата. На плате размещены микросхемы управления, силовые реле, разъёмы, клеммные колодки, предохранители, элементы блока питания и индикации. На фотографиях просматривается маркировка печатной платы «APK6_1», а также обозначение номинала предохранителя «2A».

Запчасть применяется при ремонте штатной системы управления. Перед заказом необходимо сопоставить каталожный номер ПКМ.21.031.000, обозначение ТАЛС.465351.076, маркировку старой платы, модель и исполнение оборудования. Внешне похожие контроллеры могут различаться схемой подключения, программным обеспечением и назначением контактов.

Назначение

обработка сигналов датчиков и управляющих команд;
управление реле и исполнительными устройствами;
поддержание заданных режимов приготовления;
вывод информации на цифровые индикаторы;
контроль последовательности работы узлов пароконвектомата.

Синонимы

Плата управления АПК-6, контроллер пароконвектомата, электронная плата Atesy, модуль управления «Рубикон», силовая плата, плата автоматики, контроллер APK6_1, плата ПКМ.21.031.000.

Как определить неисправность

На возможный выход платы из строя указывают отсутствие включения при исправном питании, погасшие или некорректно работающие индикаторы, самопроизвольная перезагрузка, зависание программы, невозможность запуска отдельных режимов, отсутствие команды на нагрев, вентилятор или подачу воды. Дополнительные признаки — повреждённые дорожки, потемневшие детали, окисление, следы влаги, запах перегрева либо регулярно перегорающий предохранитель.

Такие симптомы могут быть вызваны не самой платой, а проводкой, датчиками, контакторами или исполнительными механизмами. Решение о замене принимают после проверки напряжения питания, предохранителей, разъёмов и подключённых нагрузок. Диагностику и монтаж должен выполнять квалифицированный специалист при полностью отключённом оборудовании.

Уход

Плата не требует регулярного обслуживания. Необходимо защищать электронный отсек от воды, пара, конденсата, жира и моющих растворов, следить за вентиляцией и плотностью электрических соединений. Пыль удаляют сухим воздухом низкого давления или мягкой антистатической кистью. Нельзя мыть модуль водой, применять агрессивные очистители или выполнять подключение под напряжением.

Что влияет на ресурс

скачки напряжения, ошибки подключения и отсутствие защитного заземления;
повышенная температура и недостаточная вентиляция;
попадание влаги, пара и образование конденсата;
короткие замыкания или перегрузка подключённых узлов;
вибрация, загрязнение и ослабление контактов;
неквалифицированный ремонт или замена компонентов.

Комплектация

Плата контроллера в сборе с установленными реле, клеммными колодками, разъёмами, предохранителями и цифровыми индикаторами — 1 шт. Комплектация поставки должна быть сверена с фотографиями и уточнена перед заказом.

Характеристики

Производитель	Atesy
Запчасть предназначена для	пароконвектомата
Тип запчасти	Контроллер Плата Плата управления
Вес	230 г
Длина	279 мм
Ширина	78.5 мм
Высота	35 мм
Мощность	5 Вт
Напряжение	220 В
Фото актуальное	Да
