Геркон микро 150 В/DC, 120 В/AC, 0.5 A, 10 Вт PIC PMC-0701

Описание товара

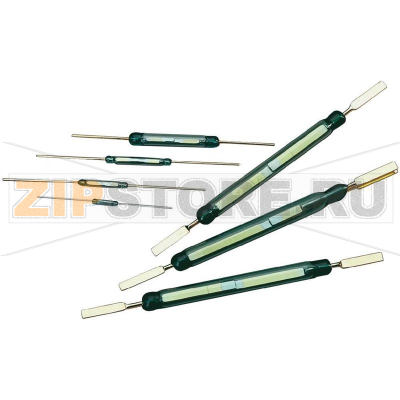

Геркон микро PIC PMC-0701 — компактный магнитоуправляемый контакт в стеклянной колбе, предназначенный для надежного коммутационного срабатывания под действием внешнего магнита. Конструкция основана на двух упругих ферромагнитных язычках, герметично запаянных в колбе, что обеспечивает стабильность параметров и защиту контактной группы от пыли, влаги и окисления. Небольшие габариты позволяют использовать изделие в плотной компоновке, а универсальность — интегрировать его в широкий спектр бытовых и промышленных устройств.

Геркон PMC-0701 применяют там, где требуется гальваническая развязка, минимальное энергопотребление и высокая износостойкость: от датчиков положения и концевых выключателей до систем безопасности и телеметрии. В отличие от механических кнопок, контакт срабатывает бесконтактно — без необходимости физического нажатия, что повышает ресурс и снижает износ.

Области применения

• Датчики положения, хода и конечные выключатели в автоматики и робототехнике.
• Системы сигнализации и контроля доступа, магнитоконтактные датчики открывания.
• Измерительная техника, счетчики, поплавковые уровнемеры.
• Бытовая техника, небольшие исполнительные узлы, аппаратура связи.
• 3D‑принтеры и ЧПУ как концевик и датчик референса.

Принцип работы

При поднесении магнита магнитный поток притягивает и замыкает контакты внутри колбы; при удалении — контакты размыкаются. Отсутствие внешней среды у контактной пары снижает искрение и повышает ресурс. Геркон PIC PMC-0701 стабильно работает в схемах низкой мощности и обеспечивает четкое переключение без механического привода.

Причины поломок

• Перегрузка по току или мощности, приводящая к подплавлению и свариванию контактов.
• Коммутация индуктивной нагрузки без демпфирующих цепей (диод, RC‑снаббер), что вызывает высоковольтные выбросы и эрозию контактов.
• Сильные удары, вибрации, изгиб выводов у ввода в колбу — риск трещин стекла и потери герметичности.
• Длительное воздействие агрессивных сред или конденсата при нарушении герметичности.
• Чрезмерно сильные или постоянные внешние магнитные поля, способные вызвать залипание или дрейф точки срабатывания.
• Ошибки монтажа: перегрев при пайке, отсутствие механической разгрузки выводов.

Как понять, что запчасть вышла из строя

• Нет срабатывания при поднесении магнита: контакт остается разомкнутым или замкнутым независимо от поля.
• Залипание контактов: после удаления магнита состояние не восстанавливается.
• Нестабильная работа: ложные срабатывания при слабой вибрации, дребезг, изменения порога.
• Повышенное переходное сопротивление: заметный падение напряжения или нагрев при небольшой нагрузке.
• Визуальные дефекты: помутнение колбы, следы трещин, следы перегрева выводов.
• Проверка мультиметром: в режиме прозвонки при поднесении магнита отсутствует надежное замыкание/размыкание.

Рекомендации по уходу и эксплуатации

• Соблюдать электрические пределы, указанные производителем для PMC-0701, и закладывать запас по току и мощности.
• При индуктивной нагрузке использовать шунтирующие элементы: обратный диод, RC‑снаббер или варистор.
• Избегать механических ударов и изгиба выводов у корпуса; применять фиксацию на плате и механическую разгрузку.
• Пайка кратковременная, с контролем температуры; желательно теплоотвод или ограничение времени касания жалом.
• Размещать вдали от постоянных сильных магнитов, если это не предусмотрено схемой.
• Обеспечить защиту от влаги и конденсата; при необходимости использовать герметичный корпус прибора.
• Проводить периодический функциональный тест в составе устройства, особенно при вибрационных и температурных циклах.

Синонимы

Геркон; герконовый датчик; магнитоуправляемый контакт; герметичный контакт; магнитный выключатель; магнитоконтактный датчик; reed switch; магнитный концевик; датчик положения магнитный; датчик открывания.

PIC PMC-0701 хорошо подходит для серийной сборки и ремонта электронных изделий, а также для замены изношенных магнитоконтактных узлов. При корректной установке и защите от перегрузок геркон демонстрирует длительный стабильный ресурс и предсказуемое поведение в широком диапазоне задач.
