ПОДАВИТЕЛЬ ПОМЕХ ВАРИСТОР ДЛЯ ЗАЩЕЛКИВАНИЯ НА DC 150 ДO 250V ДЛЯ КОНТАКТОРОВ РАЗМЕР 8 ДO 12 Siemens 3TX7522-3J

Описание товара

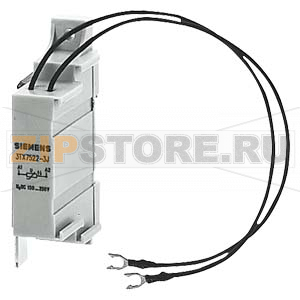

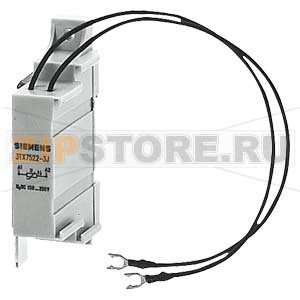

Подавитель помех варисторного типа Siemens 3TX7522-3J предназначен для защиты цепей управления при отключении катушек контакторов. Устанавливается защелкиванием на клеммы катушки (A1/A2) без доработок монтажа и рассчитан на катушки постоянного тока в диапазоне 150–250 В DC для контакторов размера 8 до 12. Варистор ограничивает всплеск напряжения, возникающий при размыкании индуктивной нагрузки, снижает электромагнитные помехи, защищает выходные каскады ПЛК, кнопок и реле, а также уменьшает искрение на контактных группах в цепях управления.

Назначение и принцип работы

При отключении катушки контактора энергия магнитного поля стремится поддерживать ток, что приводит к кратковременному перенапряжению на выводах катушки. Варистор в составе Siemens 3TX7522-3J начинает проводить при превышении порога и «срезает» импульс до безопасного уровня, переводя энергию в тепло. В отличие от диодных подавителей, варистор не требует соблюдения полярности и практически не влияет на время отпускания контактора, что важно для быстродействующих цепей.

Признаки неисправности

• Срабатывание защиты источника питания или перегорание предохранителя при подаче напряжения на катушку — варистор мог пробиться в короткое замыкание.
• Появление помех в сети управления после отключения катушки: ложные срабатывания входов ПЛК, радиопомехи, искрение на ручных выключателях — подавление перенапряжений ослабло из-за деградации элемента.
• Нагрев, потемнение корпуса, запах перегрева, следы оплавления или трещины.
• Аномальное падение напряжения на катушке, заметное снижение силы притяжения или гудение — возможна частичная утечка (варистор стал «подтягивать» напряжение).

Как понять, что запчасть вышла из строя

• Проверка мультиметром: в режиме измерения сопротивления исправный варистор Siemens 3TX7522-3J показывает очень высокое сопротивление; десятки–сотни Ом указывают на пробой или утечку.
• Диагностика «перестановкой»: временно снимите модуль с катушки и оцените поведение цепи (помните, что без подавителя возрастут помехи). Если исчезают перегрузки источника и контакт в катушке стабильно включается — модуль вероятно неисправен.
• Визуальный осмотр: любые механические повреждения, следы влаги или коррозии — повод к немедленной замене.

Основные причины поломок

• Повторяющиеся импульсы с энергией выше допустимой (частые отключения индуктивных нагрузок, близкие грозовые наводки, броски от силовых преобразователей).
• Превышение рабочего диапазона напряжения катушки (постоянное перенапряжение 150–250 В DC или подача переменного тока на модуль).
• Перегрев внутри шкафа, недостаточная вентиляция, установка рядом с источниками тепла.
• Попадание влаги и конденсата, пыль проводящей фракции.
• Механические повреждения при монтажe, неполное защелкивание на клеммах катушки.

Рекомендации по установке и уходу

• Устанавливайте подавитель помех варистор Siemens 3TX7522-3J строго на катушки DC 150–250 В контакторов размера 8–12, согласно схеме производителя. Используйте один подавитель на одну катушку.
• Обеспечьте чистый и сухой монтаж: очистите клеммы катушки, исключите загрязнения и конденсат. Избегайте агрессивных растворителей при обслуживании.
• Контролируйте тепловой режим шкафа: соблюдайте температурный диапазон оборудования, обеспечьте вентиляцию и свободный воздухообмен.
• Периодически (раз в 6–12 месяцев) выполняйте осмотр: проверяйте надежность защелкивания, отсутствие следов перегрева и механических дефектов. При малейших признаках деградации модуль заменяйте.
• Для сетей с тяжелыми помехами дополнительно применяйте УЗИП/ограничители перенапряжений на вводе шкафа и фильтры на стороне питания управления.
• Не комбинируйте несколько различных подавителей на одной катушке без рекомендаций производителя, чтобы избежать увеличения утечек и влияния на отпускание контактора.
• При замене используйте оригинальный модуль той же серии и диапазона. Ремонт варисторных подавителей нецелесообразен — выполняется полная замена.

Применение подавителя помех варисторного типа Siemens 3TX7522-3J помогает стабилизировать работу цепей управления, повысить помехоустойчивость оборудования и защитить чувствительную электронику. Своевременный осмотр и корректный выбор режима эксплуатации продлят срок службы модуля и контактной аппаратуры.
