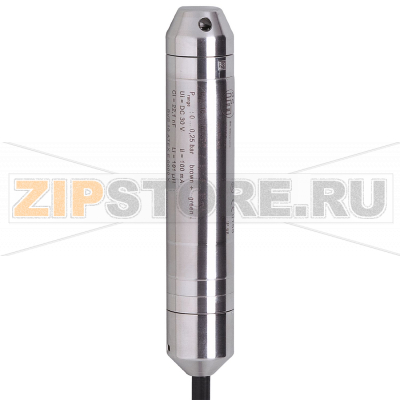

Датчик давления гидростатический погружаемый IFM PS307A

Описание товара

Датчик давления гидростатический погружаемый IFM PS307A предназначен для непрерывного контроля уровня и столба жидкости посредством измерения относительного гидростатического давления. Исполнение с кабелем FEP длиной 10 м (каталожный номер SUBMERSIBLE 0,6BAR 10M FEP CABLE 1G/1D) рассчитано на работу в сложных средах, где требуются повышенная химическая стойкость изоляции и длительная герметичность. Диапазон 0…0,6 бар соответствует приблизительно 0…6 м водяного столба, что делает датчик удобным для резервуаров, колодцев, емкостей с технической и сточной водой, а также для применений в пищевой и химической отраслях при условии совместимости материалов.

Поскольку это датчик относительного давления, в кабеле предусмотрен воздушный капилляр для компенсации изменений атмосферного давления. Это улучшает стабильность показаний и уменьшает дрейф нуля. Конструктивно IFM PS307A рассчитан на длительное погружение (IP68) и механические нагрузки, характерные для эксплуатационных подъемов и опусканий. Наличие категорий 1G/1D позволяет использовать изделие в зонах с потенциально взрывоопасной атмосферой при соблюдении требований к искробезопасности и ограничениям рассеиваемой мощности.

Область применения и особенности монтажа

Датчик устанавливается ниже минимального уровня жидкости, как правило, на тросе или кабеле с разгрузкой натяжения. Не следует допускать перегибов кабеля с малым радиусом и подвешивания датчика только на электрическом кабеле. Для корректной работы воздушный капилляр должен оставаться сухим и открытым к атмосфере; конец кабеля необходимо защищать от конденсата и попадания влаги. В системах с пульсациями и ударными нагрузками рекомендуется демпфирующая трубка или установка в спокойной зоне. При выборе диапазона важно минимизировать вероятность превышения 0,6 бар столбом жидкости и гидроударами.

Типичные причины поломок

• Механическое повреждение мембраны при контакте с твердыми включениями, инструментом или при ударе о стенки шахты/резервуара.
• Химическая деградация материалов при несоответствии среды (совместимость с FEP высока, но требуется проверка по конкретным реагентам).
• Перегрузка по давлению из-за гидроударов, превышения допустимой высоты столба или кавитации.
• Попадание влаги в компенсирующий воздушный канал из-за конденсата, неправильных муфт/сростков кабеля или отсутствия осушителя.
• Отложения и обрастание (ил, накипь, биопленка) на входном окне, вызывающие запаздывание и дрейф показаний.
• Электрические перенапряжения, наводки и импульсы молний при недостаточной защите и экранировании.
• Нарушение герметичности из-за износа уплотнений, микротрещин в оболочке кабеля, усталости при постоянных изгибах.

Как понять, что запчасть вышла из строя

• Токовый сигнал фиксируется на постоянном уровне и не реагирует на изменение уровня (например, близко к нижнему или верхнему пределу диапазона).
• Показания скачут, наблюдаются кратковременные провалы/пики при стабильной реальной высоте.
• Сильный нулевой сдвиг: показания заметно расходятся с контрольным измерением рулеткой/штангой или с эталонным уровнем.
• Выходной сигнал выходит за допустимые границы петли 4…20 мА (ниже ~4 мА или выше ~20 мА) при корректной нагрузке.
• Периодическая потеря сигнала при вибрации или перемещении кабеля (признак повреждения жилы или экрана).
• Влага/конденсат обнаружены в коробке подключения, запах коррозии, следы окисления жил.

Рекомендации по уходу и эксплуатации

• Периодически очищать входное окно и защитный колпак мягкой щеткой, не использовать острые предметы и высокое давление струи.
• Проверять целостность оболочки кабеля FEP, состояние разгрузки натяжения, отсутствие перегибов и точек истирания.
• Следить за сухостью и чистотой воздушного капилляра: применять осушитель на конце кабеля, исключить герметизацию точки разгерметизации.
• Проводить регулярную сверку показаний с контрольным уровнем и, при необходимости, выполнять корректировку нуля по регламенту.
• Устанавливать грозозащиту и обеспечивать правильное экранирование/заземление линии 4–20 мА, прокладывать кабель вдали от силовых трасс.
• Избегать ударных нагрузок при опускании/подъеме; использовать направляющие и ограничители качания в шахтах и колодцах.
• В зонах 1G/1D применять искробезопасные барьеры и соблюдать ограничения по мощности, температурным классам и диапазонам окружающей температуры.
• При длительных простоях в агрессивной среде извлекать датчик, промывать пресной водой и хранить в сухом месте.

IFM PS307A в исполнении SUBMERSIBLE 0,6BAR 10M FEP CABLE 1G/1D обеспечивает стабильный контроль уровня за счет измерения гидростатического давления и рассчитан на эксплуатацию в тяжелых условиях. Соблюдение правил монтажа, защиты кабеля и обслуживания вентиляционного канала позволяет сохранить точность и продлить срок службы датчика.
