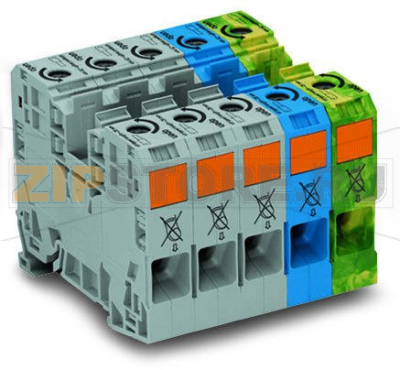

POWER CAGE CLAMP Трехфазный комплект; с сильноточными клеммами 35 мм; только на рейке DIN 35 x 15; медь; 35 мм; POWER CAGE CLAMP; 35,00 mm; серые, синие, желто-зеленые Wago 285-139

Name: POWER CAGE CLAMP Трехфазный комплект; с сильноточными клеммами 35 мм; только на рейке DIN 35 x 15; медь; 35 мм; POWER CAGE CLAMP; 35,00 mm; серые, синие, желто-зеленые Wago 285-139
Brand: Wago
SKU: 285-139

Каталожный номер 285-139

POWER CAGE CLAMP Трехфазный комплект; с сильноточными клеммами 35 мм; только на рейке DIN 35 x 15; медь; 35 мм; POWER CAGE CLAMP; 35,00 mm; серые, синие, желто-зеленые Wago 285-139

Розничная цена

32 $ с НДС

array(34) { ["id"]=> string(6) "140430" ["product_id"]=> string(6) "203117" ["id_1c"]=> NULL ["sku"]=> string(7) "285-139" ["sort"]=> string(1) "1" ["name"]=> string(7) "285-139" ["image_id"]=> NULL ["price"]=> float(3058) ["primary_price"]=> string(9) "32.188508" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(3058) ["unconverted_price"]=> float(32.18) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(3058) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 3 058 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности

Только для установки на DIN-рейку 35 мм × 15 мм; толщина рейки 2,3 мм.

Электрические данные

Параметры по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (кат. перенапряжения III / степень загрязнения 3)	1000 V
Номинальное импульсное напряжение (кат. перенапряжения III / степень загрязнения 3)	8 kV

Данные соединения

Технология соединения	POWER CAGE CLAMP
Тип приведения в действие	С использованием инструмента
Допустимые материалы проводников	Медь
Размеры одножильных проводников	6 … 35 мм² / 10 … 2 AWG
Многожильные проводники	6 … 35 мм² / 10 … 2 AWG
Тонкие многожильные проводники	6 … 35 мм² / 10 … 2 AWG
Длина снятия изоляции	25 mm / 0.98 inch
Общее число точек соединения	10
Общее число потенциалов	5
Количество уровней	1
Тип проводки	Боковое подключение

Геометрические данные

Высота от верхнего края DIN-рейки	63 mm / 2.48 inch
Длина	86 mm / 3.386 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Боковая маркировка

Материалы

Цвет	Серый, синий, жёлто-зелёный
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	6,233 MJ
Вес	425,7 g

Коммерческие данные

Группа товара	1 (Клеммные блоки на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454584252
Код ТН ВЭД	85369010000

WAGO 285-139 — трёхфазный комплект с сильноточными клеммами POWER CAGE CLAMP для распределения питания в щитах и шкафах управления. Комплект предусматривает раздельные потенциалы фаз, нулевого и защитного проводников и цветовую идентификацию, что упрощает монтаж и контроль. Пружинно-корпусная технология обеспечивает стабильный прижим жилы к токоведущим частям и надёжный контакт при вибрациях и циклических нагрузках, что востребовано в машиностроении, энергетике и инфраструктуре.

Благодаря боковому подключению и работе с крупными сечениями медных проводников, POWER CAGE CLAMP упрощает прокладку силовых линий в ограниченном пространстве. Фиксация на DIN-рейке 35×15 обеспечивает совместимость с промышленными шкафами, а термостойкий полиамид корпуса сохраняет механическую прочность и электрическую изоляцию при длительной эксплуатации. Конструкция допускает использование стандартных аксессуаров для маркировки, испытаний и объединения потенциалов.

Причины неисправностей

Неправильная подготовка жил: недостаточная или избыточная длина зачистки, распушение проволочных жил без наконечника, остатки изоляции в зоне контакта.
Использование несоответствующих материалов (например, алюминиевых жил) или лужёных концов под пружинный зажим — рост переходного сопротивления и нагрев.
Перегрузка по току и длительная работа при повышенной температуре внутри шкафа — термостарение изоляции, ослабление пружинного узла.
Механические воздействия и вибрации при плохой фиксации на DIN-рейке или отсутствии концевых упоров — поломка защёлки основания.
Влага, конденсат, агрессивные среды — коррозия проводника и контактных поверхностей, окисление.
Искрение при коммутациях и авариях (КЗ) — подгорание контактных площадок, локальные повреждения пластика.
Применение неподходящих инструментов при открытии зажима — деформация механизма приведения.

Как понять, что клемма вышла из строя

Повышенный нагрев узла под нагрузкой, запах перегретого пластика; на тепловизоре — «горячая точка» по сравнению с соседними фазами.
Потемнение, оплавления, трещины корпуса, следы дуги или капли расплава на изоляции.
Ослабление фиксации на рейке, люфт модуля, нарушение геометрии защёлки.
Проводник не держится или легко вытягивается после фиксации, ощущается «пружинение» без надёжного прижима.
Неравномерная нагрузка фаз, рост падения напряжения, периодические срабатывания автоматов/ПЗВ без явной причины.
Следы коррозии на меди, изменение цвета и матовость контактной зоны.

Рекомендации по эксплуатации и уходу

Монтаж вести только на DIN-рейку требуемого профиля и толщины, обязательно использовать концевые упоры и корректную заземляющую шину.
Применять только медные проводники подходящего класса гибкости. Не использовать лужение концов; при необходимости — обжимные гильзы/наконечники соответствующего размера и стандарта.
Соблюдать правильную подготовку жил: чистая ровная зачистка и полная вставка до упора. Не допускать попадания изоляции в зону контакта.
Открывать зажим штатным инструментом, без ударных нагрузок и перекосов. Следить, чтобы инструмент не повреждал контактные элементы.
Обеспечить требуемую степень защиты шкафа от пыли и влаги, соблюдать температурный режим и вентиляцию.
Проводить регламентные осмотры: визуальная проверка, контроль посадки проводника при обесточивании, периодический тепловизионный контроль под типовой нагрузкой.
Своевременно менять элементы с трещинами, следами оплавления или деформации. Не допускать эксплуатации повреждённых клемм.
Поддерживать читаемую маркировку фаз, N и PE, использовать штатные перемычки и тестовые точки для диагностики.

Соблюдение этих рекомендаций обеспечивает стабильную работу трёхфазного комплекта WAGO 285-139 и снижает риск отказов в критически важном силовом распределении.
