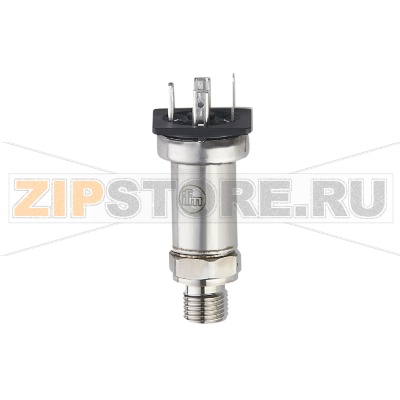

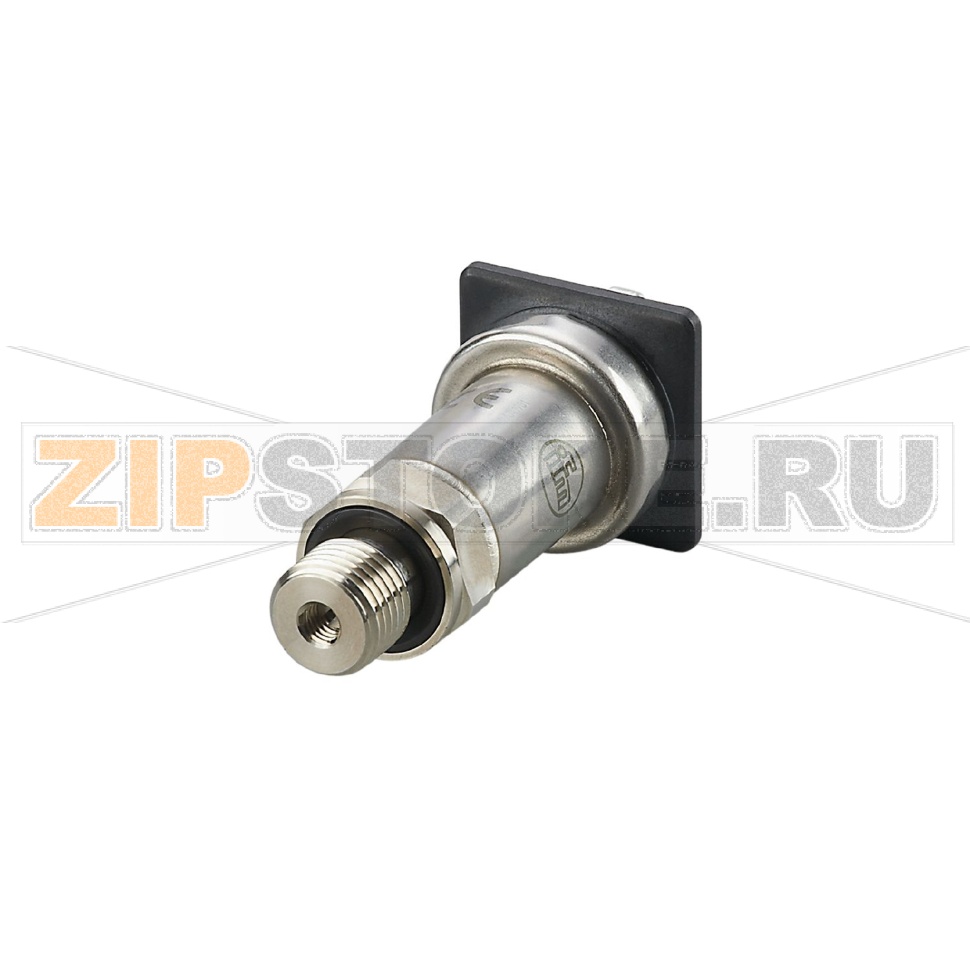

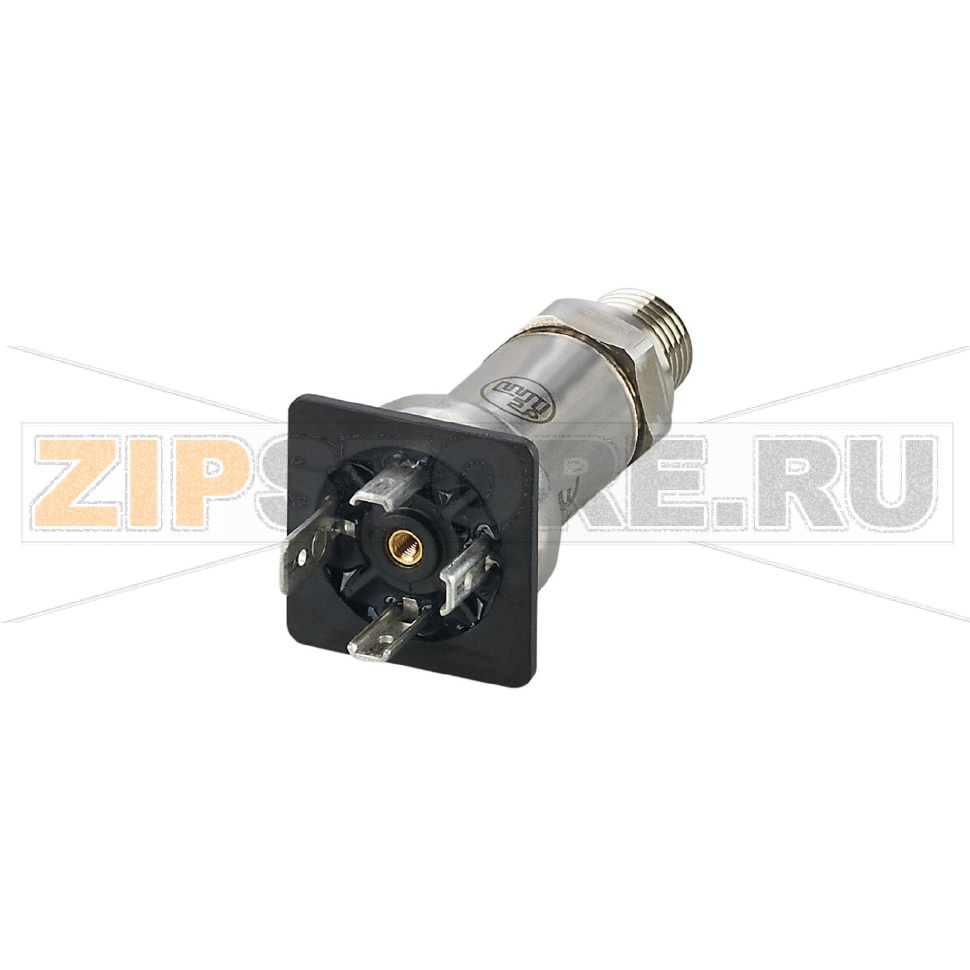

Преобразователь давления IFM PT5003

Описание товара

• Электронный датчик давления
• 0...25 bar
• 0...360 psi
• 0...2,5 MPa
• G 1/4 внешняя резьба
• аналоговый сигнал
• 4...20 mA
• Разъем
• -40...125 °C
• IP 67
• относительное давление

Преобразователь давления IFM PT5003 (каталожный номер PT-025-SEG14-A-ZVG/VE) предназначен для непрерывного измерения относительного давления в промышленных системах. Благодаря стандартному току 4–20 мА он без труда интегрируется в ПЛК, аналоговые входные модули и системы мониторинга. Устройство применяется в гидравлических и пневматических контурах, на насосных станциях, в системах водоснабжения, ОВиК и технологических установках, где важны стабильность измерений и надежность.

Принцип работы и установка

Датчик преобразует давление среды, подведенной к процессному подключению G 1/4, в пропорциональный аналоговый сигнал. Для корректной работы важно обеспечить герметичное и чистое присоединение, использовать уплотнительные элементы, совместимые со средой, и избегать механического перекоса при монтаже. Штекерный разъем следует подключать ответным кабелем с соответствующей степенью защиты, чтобы сохранить герметичность и заявленную стойкость к внешним воздействиям.

Как понять, что запчасть вышла из строя

• Сигнал 4–20 мА выходит за пределы диапазона (менее 4 мА или более 20 мА) при стабильном давлении.
• Показания «залипают» на одном уровне, не реагируют на изменения давления.
• Наблюдается заметный дрейф нуля: при атмосферном давлении датчик не показывает ожидаемое значение.
• Сильная пульсация или шум в сигнале при неизменных условиях процесса.
• Регулярные аварийные сообщения контроллера по каналу датчика, перегрев корпуса в зоне чувствительного элемента, следы влаги в разъеме.

Типичные причины поломок

• Сверхдавление и гидроудары, вызывающие повреждение чувствительного элемента.
• Кавитация, пульсации насоса, отсутствие демпфирования импульсных нагрузок.
• Попадание твердых частиц или загрязнений в процессный порт, частичное или полное его перекрытие.
• Неустойчивое питание, ошибки в разводке земли, электромагнитные помехи и импульсные перенапряжения.
• Неправильный монтаж: чрезмерный крутящий момент, перекос, несоответствующее уплотнение.
• Агрессивная или несовместимая с материалами процессная среда, коррозия, замерзание среды внутри порта.
• Нарушение герметичности разъема: конденсат, попадание воды или масла в контакты.

Рекомендации по уходу и эксплуатации

• Применяйте демпферы или ограничители пульсаций в линиях с резкими скачками давления.
• Следите за чистотой процессного подключения: при обслуживании мягко очищайте порт, избегая механического повреждения.
• Используйте кабельный разъем с соответствующей защитой и корректно затягивайте накидную гайку для сохранения герметичности.
• Обеспечьте надежное заземление и экранирование кабеля при наличии сильных электромагнитных помех.
• Проводите периодическую поверку/калибровку в регламентные сроки, проверяйте нулевую точку при атмосферном давлении.
• Не превышайте рабочий диапазон давления; установите предохранительную арматуру, если возможны гидроудары.
• Соблюдайте температурные условия процесса и окружающей среды; избегайте резких тепловых циклов.
• При монтаже используйте динамометрический ключ и совместимые уплотнения; не применяйте избыточную силу при завинчивании G 1/4.

IFM PT5003 хорошо подходит для модернизации и замены в существующих системах благодаря универсальному выходу 4–20 мА и стандартному подключению. При корректной установке и соблюдении простых правил эксплуатации датчик обеспечивает стабильные измерения и длительный ресурс работы. При возникновении описанных симптомов рекомендуется оперативная диагностика: проверка питания и цепи тока, осмотр разъема, сравнение показаний с образцовым манометром и, при необходимости, замена узла PT-025-SEG14-A-ZVG/VE на новый экземпляр.
