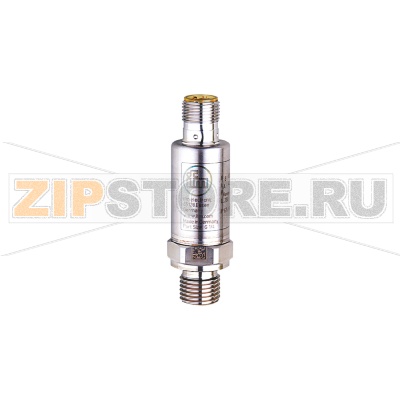

Преобразователь давления IFM PT5323

Описание товара

• Электронный датчик давления
• Диапазон измерения: 0...60 bar (0...870 psi / 0...6 MPa)
• Процессное подключение: G 1/4, внешняя резьба
• Выход: аналоговый 4...20 mA
• Электрическое подключение: разъем
• Диапазон температуры окружающей среды: -40...90 °C
• Степень защиты: IP67, IP69K
• Тип измерения: относительное давление

Назначение и применение

Преобразователь давления IFM PT5323 (каталожный номер PT-060-SEG14-A-ZVG/US/ /W) предназначен для непрерывного измерения относительного давления в гидравлических и пневматических системах, водоснабжении, общепромышленных установках и оборудовании пищевой и упаковочной отраслей. За счет устойчивой аналоговой передачи 4–20 mA он подходит для включения в стандартные контуры управления и мониторинга, обеспечивая надежную обратную связь для ПЛК, частотных преобразователей и систем SCADA.

Конструктивные особенности и эксплуатация

Компактное исполнение с резьбой G 1/4 упрощает монтаж на коллекторы, трубопроводы и блоки клапанов. Герметичный корпус и высокая стойкость к мойке под давлением позволяют эксплуатировать прибор в зонах с регулярной санитарной обработкой и повышенной влажностью. IFM PT5323 устойчив к вибрациям, температурным колебаниям и кратковременным механическим воздействиям при корректном монтаже и соблюдении предельных условий среды.

Как понять, что датчик вышел из строя

• Постоянное «залипание» выходного сигнала на уровне около 4 mA или 20 mA независимо от давления.
• Сильный дрейф показаний, нестабильный или «шумный» сигнал при неизменных условиях.
• Длительная задержка реакции на изменения давления либо периодические провалы сигнала.
• Сообщения ПЛК об обрыве/коротком замыкании цепи, выходе сигнала за допустимые пределы.
• Визуальные признаки: следы коррозии на разъеме, механические повреждения корпуса/мембраны, подтекания среды через процессное подключение.

Типовые причины поломок

• Регулярные гидроудары и перепады давления, превышающие рабочий диапазон, отсутствие демпфирования пульсаций.
• Чрезмерная температура среды или окружающего воздуха, длительная работа за пределами допустимого диапазона.
• Попадание конденсата и влаги в разъем при мойке без защитной заглушки, нарушение герметичности кабельной линии.
• Агрессивные или абразивные среды при отсутствии диафрагменной разделительной мембраны/выносного уплотнения.
• Механическое перенапряжение резьбового соединения, неправильный крутящий момент, перекос при монтаже.
• Ошибки подключения: переполюсовка, нестабильное питание, плохое экранирование в условиях сильных помех.
• Загрязнение или закупорка входного канала, приводящие к инерционности и неверным измерениям.

Рекомендации по уходу и профилактике

• Плановая поверка и калибровочная проверка нуля/диапазона в регламентные сроки, особенно в критических цепях управления.
• Применение демпферов (снаберов), дросселей или гидроаккумуляторов для подавления пульсаций и гидроударов.
• Регулярный осмотр уплотнений и резьбового соединения; своевременная замена прокладок при признаках износа или течи.
• Контроль состояния разъема: чистка и смазка контактной группы совместимыми составами, использование защитной крышки на время мойки.
• Соблюдение правильного крутящего момента при монтаже; исключение перекоса и механических нагрузок на корпус и кабель.
• Для вязких, кристаллизующихся или загрязняющих сред применять разделительные мембраны или выносные уплотнения, регулярно промывать процессный порт.
• Проверка целостности кабеля, экранирования и надежности заземления для снижения влияния ЭМ-помех.
• Не использовать острые предметы и сжатый воздух для чистки мембраны; избегать прямого попадания струи высокого давления на разъем без защиты.

Монтаж и замена

Перед установкой IFM PT5323 убедитесь в соответствии диапазона измерения рабочему давлению системы. Используйте подходящее уплотнение для G 1/4, затягивайте с рекомендованным моментом, не допускайте проворачивания корпуса за кабель/разъем. После монтажа выполните пробный пуск: сравните показания с эталонным манометром или опорным каналом ПЛК. При замене по каталожному номеру PT-060-SEG14-A-ZVG/US/ /W проверьте совместимость диапазона, выходного сигнала и резьбы, сохраните прежние параметры в системе управления.

Безопасность и надежность

Соблюдение предельных условий, грамотная защита от пульсаций и регулярное обслуживание обеспечат длительную и стабильную работу преобразователя давления IFM PT5323. Правильный монтаж и профилактика влаго- и пылепопадания критичны для сохранения герметичности и точности измерения в тяжелых условиях эксплуатации.
