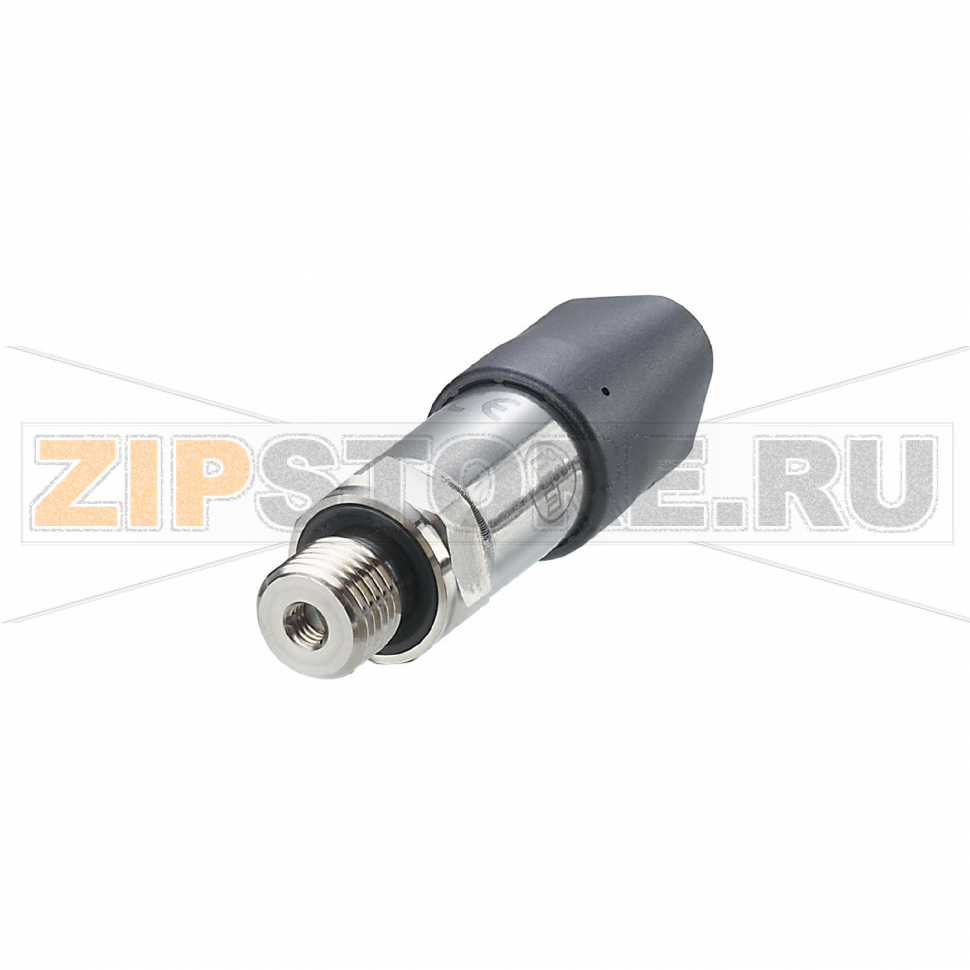

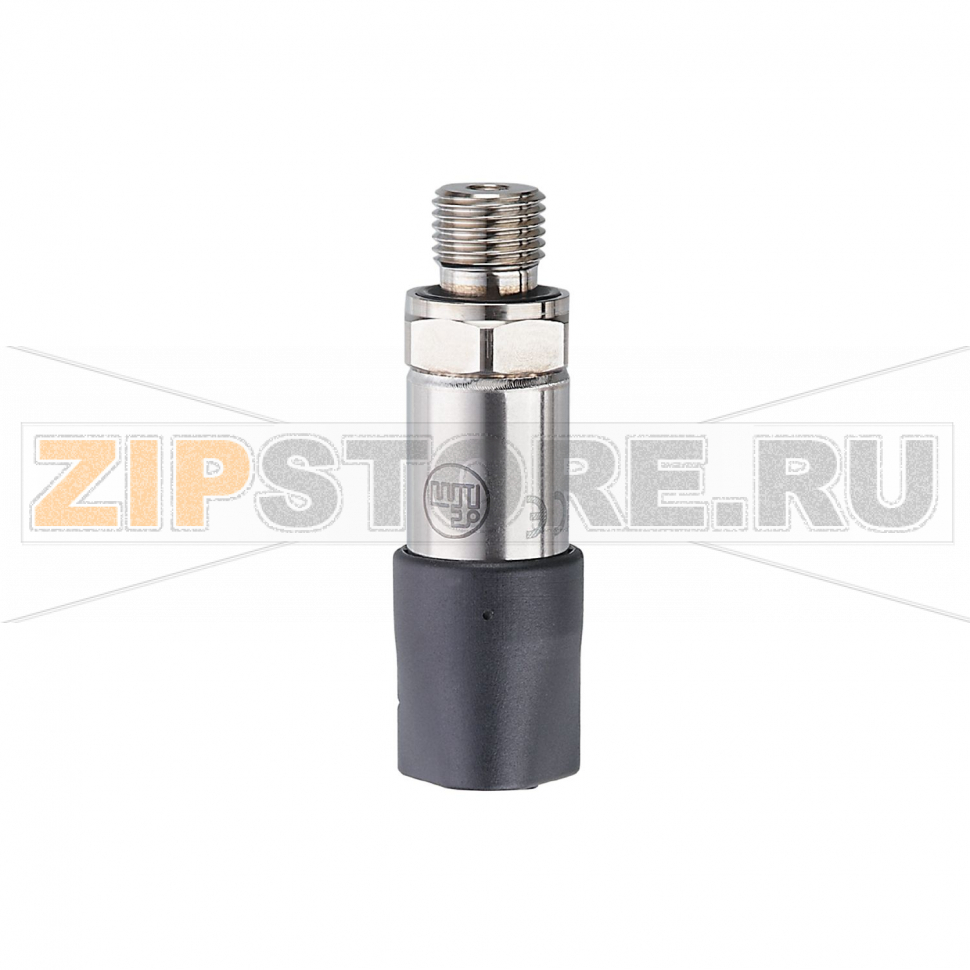

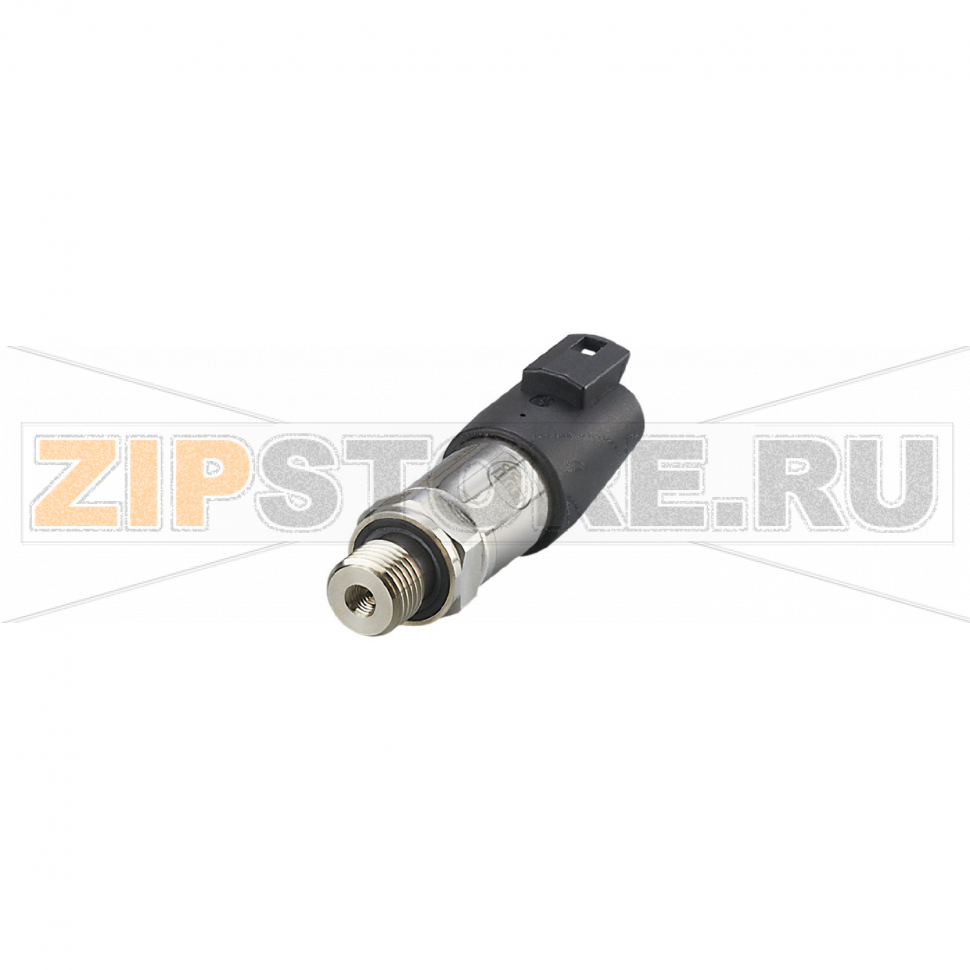

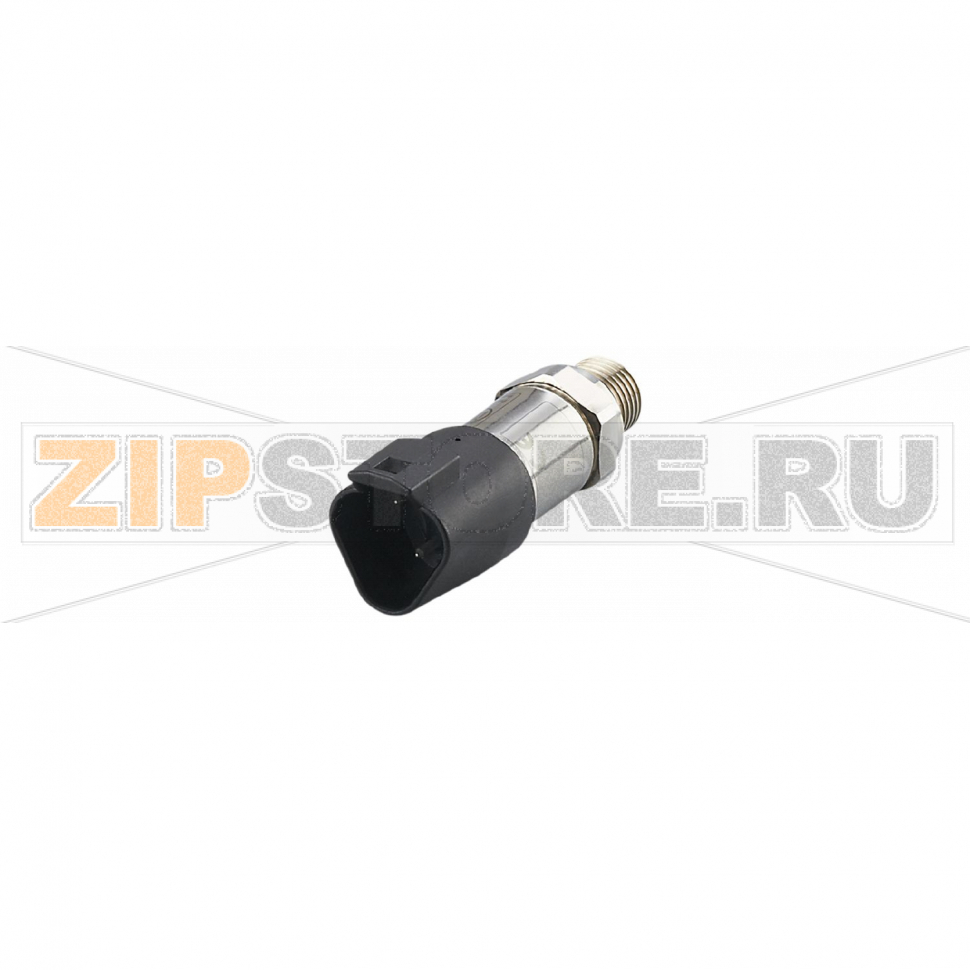

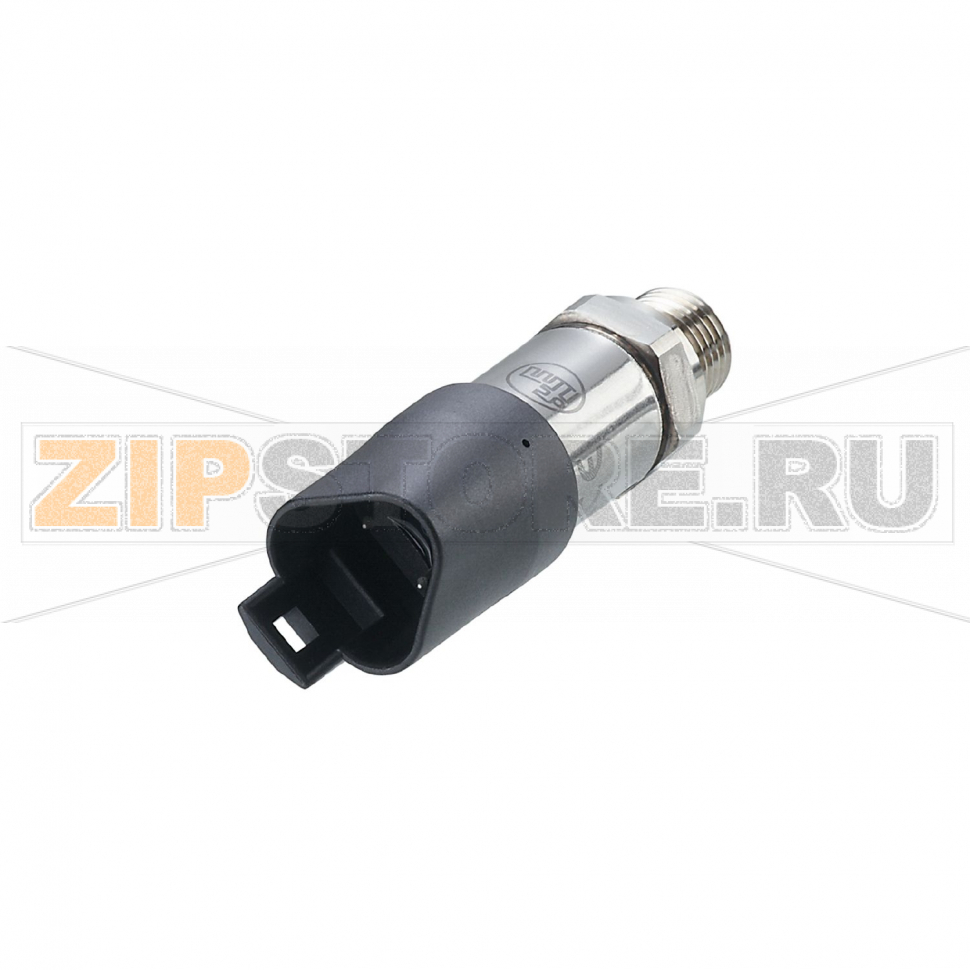

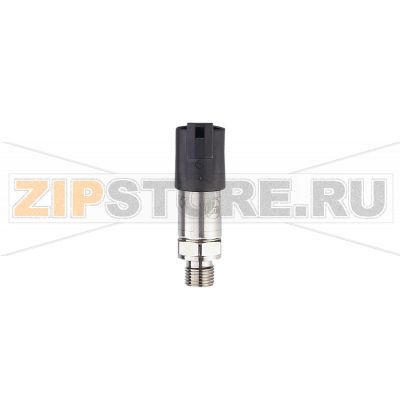

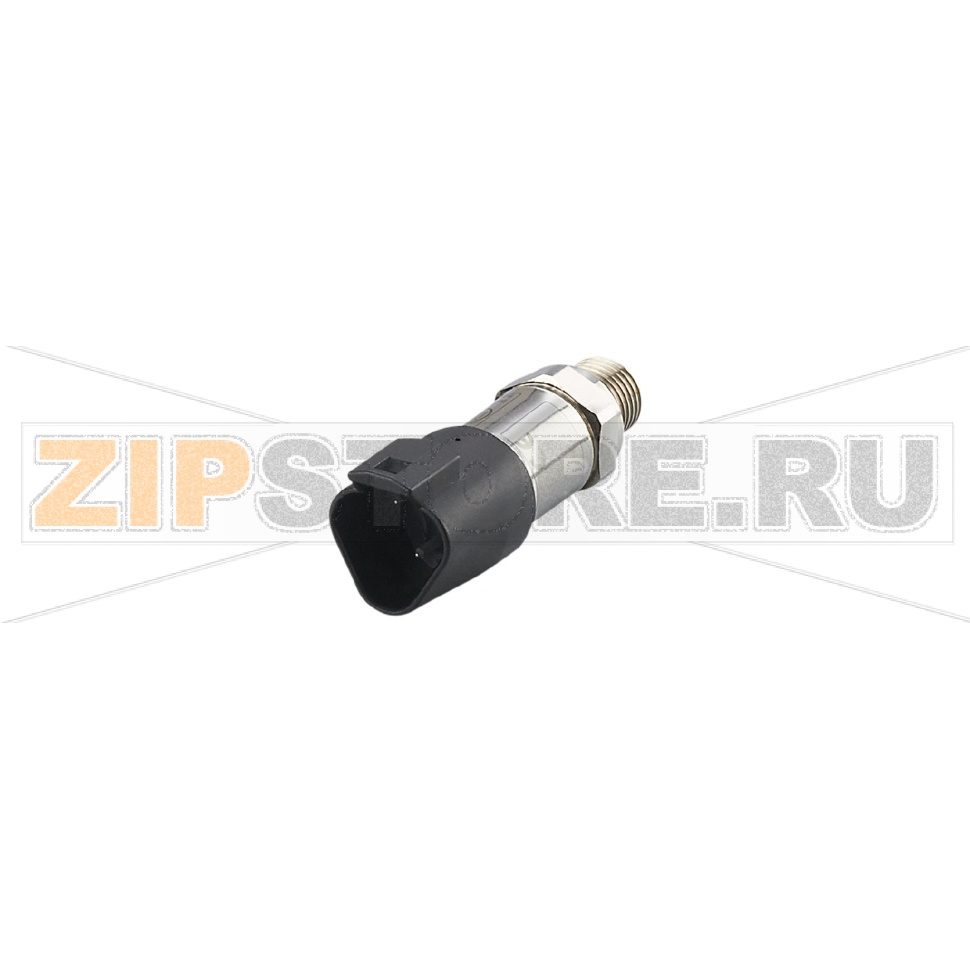

Преобразователь давления IFM PT700E

Описание товара

• Электронный датчик давления
• Диапазон измерения: 0...400 bar (0...5800 psi; 0...40 MPa)
• Процессное подключение: G 1/4, внешняя резьба
• Выход: аналоговый сигнал 4...20 mA
• Подключение: разъем
• Рабочая температура: -40...+125 °C
• Степени защиты: IP67, IP69K
• Тип измерения: относительное давление

Преобразователь давления IFM PT700E (каталожный номер PT-400-SEG14-A-ZVG/DE) предназначен для непрерывного контроля давления в промышленных системах, где важны надежность, стойкость к внешним воздействиям и совместимость со стандартными входами ПЛК/АСУ ТП. Аналоговый сигнал 4...20 mA обеспечивает устойчивую передачу измерений на большие расстояния и простую интеграцию в существующие контуры управления. Компактный корпус с резьбой G 1/4 удобен для монтажа на коллекторы, гидро- и пневмолинии, а степень защиты IP67/IP69K позволяет использовать устройство в условиях интенсивной мойки и запыленности при корректно подобранной ответной части разъема и уплотнениях.

Назначение и применение

IFM PT700E применяется для контроля давления в гидравлических и смазочных системах, на станках, в компрессорных установках, системах подачи охлаждающей жидкости и в машиностроении. Диапазон до 400 bar подходит для большинства задач среднего и высокого давления, включая мониторинг защиты от превышения давления, стабилизацию рабочих режимов и сбор технологических данных.

Как понять, что запчасть вышла из строя

• Отсутствие выходного сигнала в контуре или нестабильные показания (скачки, шум, «замерзание» на одном уровне) при реально изменяющемся давлении.
• Постоянные предельные значения тока (например, близко к нижнему или верхнему пределу диапазона) вне зависимости от процесса.
• Сильный дрейф нуля: значимые показания при отсутствии давления в системе.
• Заметное запаздывание реакции на изменения давления или «тупость» отклика.
• Следы утечки рабочей среды в зоне процессного подключения или коррозия на мембране.
• Ошибка или аварийный статус на стороне контроллера по каналу данного датчика.

Типичные причины поломок

• Механическая перегрузка: гидроудары, кратковременные пики выше допустимого диапазона, кавитация.
• Засорение процессного канала загрязнениями, нагаром или уплотнительными материалами (лен, пасты, герметики), попавшими в отверстие.
• Неправильный монтаж: превышение рекомендуемого момента затяжки, перекос, механическое напряжение корпуса.
• Несовместимость с рабочей средой (агрессивные жидкости, загрязнители), вызывающая коррозию или повреждение мембраны.
• Перегрев или интенсивные термоциклы, ускоряющие старение чувствительного элемента и уплотнений.
• Нарушение герметичности разъемного соединения: проникновение влаги при мойке под высоким давлением, повреждение уплотнительного кольца.
• Ошибки подключения: переполюсовка, подача неподходящего питания, наводки и ЭМС-помехи, плохой контакт в клеммах/разъеме.
• Сильная вибрация и ударные нагрузки, приводящие к усталостным повреждениям.

Рекомендации по установке и уходу

• Перед монтажом убедиться в чистоте процессного канала. При необходимости использовать фильтрацию рабочей среды и демпфер (сниппер) для подавления гидроударов.
• Применять подходящее уплотнение для резьбы G 1/4 и выдерживать рекомендованный момент затяжки, избегая перекоса.
• Соблюдать требования к электроподключению контура 4...20 mA: надежные контакты, корректная полярность, качественный экранированный кабель при наличии помех.
• Защищать разъем от прямой струи мойки под высоким давлением; использовать ответный разъем с соответствующей степенью защиты и неповрежденным уплотнительным кольцом.
• При измерении относительного давления не блокировать возможный компенсационный канал; не закрывать корпус герметиками и не обматывать воздухонепроницаемыми материалами.
• Периодически проверять отсутствие утечек, коррозии и загрязнений в зоне мембраны; при необходимости аккуратно очищать мягкими неагрессивными средствами.
• Контролировать показания «нуля» при отсутствии давления; при выявлении устойчивого смещения планировать калибровку.
• Раз в регламентный срок (в зависимости от условий эксплуатации) выполнять поверку/калибровку для исключения дрейфа и сохранения точности.
• Избегать длительной работы на верхнем пределе диапазона; по возможности предусматривать запас по давлению.

Соблюдение этих рекомендаций позволит продлить ресурс преобразователя давления IFM PT700E PT-400-SEG14-A-ZVG/DE, снизить риск неплановых простоев и обеспечить стабильные измерения в технологическом процессе.
