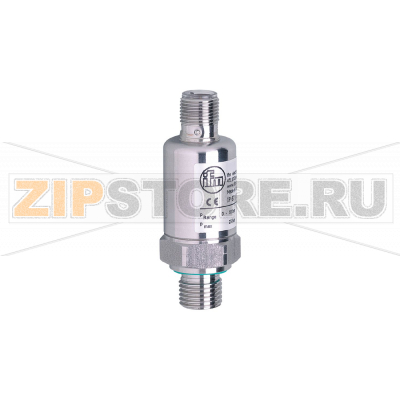

Преобразователь давления IFM PT9552

Описание товара

• Электронный датчик давления
• 0...100 bar
• 0...1450 psi
• 0...10 MPa
• G 1/4 внешняя резьба
• аналоговый сигнал
• 0...10 V
• Разъем
• -25...90
• (по запросу: -40...100 °C) °C
• IP 67
• IP 69K
• относительное давление

Преобразователь давления IFM PT9552 (каталожный номер PT-100-SBG14-B-DVG/US/ /W) применяется для непрерывного измерения относительного давления в гидравлических и пневматических системах, на технологических линиях, в оборудовании общепромышленного назначения. Аналоговый выход 0…10 В удобно подключается к стандартным входам ПЛК и контроллеров. Конструкция корпуса и разъемное подключение упрощают сервис, а степень защиты IP67/IP69K допускает эксплуатацию в условиях интенсивной мойки и повышенной влажности при корректной герметизации разъема.

Чувствительный элемент преобразует давление среды в электрический сигнал с линейной характеристикой, что обеспечивает стабильный мониторинг процессов: контроль давления насосов, фильтров, пневмолиний, редукторов и гидростанций. Присоединение G1/4 позволяет интегрировать устройство в типовые коллекторы, панели и узлы автоматики. Применение изделия уместно там, где требуется надежная индикация и обратная связь по давлению без локального дисплея.

Монтаж и эксплуатация

Перед установкой убедитесь в совместимости материалов с измеряемой средой и в соответствии диапазона давлений условиям процесса. Монтаж на отключенной и сброшенной по давлению линии с использованием рекомендованного уплотнения. Избегайте перекоса и превышения допустимого момента затяжки. Электрическое подключение выполнять экранированным кабелем через штатный разъем, соблюдая полярность и требования производителя к питанию и заземлению. Для импульсных сред рекомендуется предусмотреть демпфер/дроссель или отвод через импульсную линию.

Причины поломок

• Гидроудары, пульсации и кратковременные превышения предельного давления.
• Попадание абразивных частиц и загрязнение канала, вызывающее механические повреждения мембраны.
• Коррозия из‑за несовместимости среды с материалами проточной части.
• Тепловые перегрузы и частые циклы нагрев/охлаждение вне допустимого диапазона.
• Нарушение герметичности разъема: конденсат, попадание влаги при мойке под давлением.
• Ошибки подключения: переполюсовка, подача избыточного напряжения, наводки и ЭМП.
• Сильная вибрация и механические удары при работе оборудования.

Как понять, что запчасть вышла из строя

• Выходной сигнал зафиксирован на 0 В или близок к верхнему пределу независимо от давления.
• Существенный дрейф показаний, растущая погрешность в сравнении с опорным манометром.
• Скачкообразные, «шумные» значения при стабильном процессе.
• Замедленная реакция на изменения давления, выраженная гистерезисом.
• Протечки по резьбе/уплотнению или следы коррозии на штуцере.

Проверка: убедитесь в корректном питании и заземлении, измерьте выход мультиметром на отключенной линии (условный «ноль») и под известной нагрузкой, сопоставьте с эталонным прибором. При сомнениях временно замените на исправный преобразователь того же типа (например, IFM PT9552 с обозначением PT-100-SBG14-B-DVG/US/ /W) и сравните результат.

Рекомендации по уходу и продлению ресурса

• Периодически контролируйте герметичность соединения и целостность кабеля/разъема; при мойке используйте заглушки и корректно установленный разъем для сохранения IP69K.
• Очищайте канал от отложений промывкой совместимыми средствами; избегайте механической чистки, способной повредить мембрану.
• Для пульсирующих и вязких сред применяйте дроссель, демпфер или разделительную мембрану.
• Соблюдайте температурный режим процесса и окружающей среды, исключайте перегрев корпуса.
• Проводите периодическую поверку/калибровку по регламенту предприятия или требованиям процесса.
• Храните датчик в сухом месте, с защитными колпачками на разъеме и присоединении, избегайте ударов.
• При замене подбирайте прибор с тем же диапазоном, типом сигнала 0…10 В и процессным присоединением G1/4 для обеспечения совместимости.

При корректной установке и обслуживании преобразователь давления IFM PT9552 обеспечивает стабильный контроль давления в широком спектре задач. Соблюдение рекомендаций по подключению и защите от перегрузок значительно снижает риск отказов и продлевает срок службы узла.
