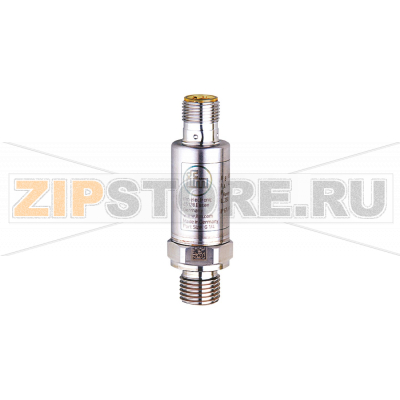

Преобразователь давления IFM PU5402

Описание товара

• Электронный датчик давления
• 0...100 bar
• 0...1450 psi
• 0...10 MPa
• G 1/4 внешняя резьба
• аналоговый сигнал
• 0...10 V
• Разъем
• -40...90 °C
• IP 67
• IP 69K
• относительное давление

Преобразователь давления IFM PU5402 (каталожный номер PU-100-SEG14-B-DVG/US/ /W) предназначен для непрерывного контроля относительного давления с выдачей линейного аналогового сигнала 0–10 В для систем автоматизации. Устройство применяется в гидравлических и пневматических контурах, на станках и технологических установках, в водоподготовке, охлаждении и общепромышленном оборудовании. Корпус с высокой степенью защиты позволяет использовать прибор в условиях влажной уборки и регулярных промывок, при условии корректного монтажа кабельного разъема и соблюдения требований к уплотнениям.

Назначение и применение

IFM PU5402 преобразует давление среды в стандартный напряженческий сигнал, удобный для ввода в ПЛК, модули АЦП и регистрирующую аппаратуру. Диапазон рассчитан на типовые задачи контроля насосов и компрессоров, мониторинга фильтров (падение давления), а также защиты оборудования от работы вне допустимых параметров. Резьбовое подключение G 1/4 упрощает встраивание в существующие коллекторы и манифольды.

Типичные причины неисправностей

• Гидроудары и пульсации без демпфера: кратковременные пики давления превышают рабочий диапазон и перегружают чувствительный элемент.
• Несовместимая среда или загрязнения: отложения, частицы и коррозионно-активные вещества повреждают мембрану и порт.
• Перегрев или переохлаждение сверх допустимого диапазона эксплуатации.
• Ошибки электромонтажа: неправильная полярность, превышение напряжения питания, отсутствие экранирования рядом с источниками помех.
• Нарушение герметичности разъемного соединения: попадание влаги при мойке под давлением при неплотно установленном коннекторе или поврежденных уплотнителях.
• Механические нагрузки: вибрация без опоры, ударные воздействия, перетяжка ключом по корпусу вместо шестигранника процесса.

Как понять, что запчасть вышла из строя

• Отсутствие выходного сигнала или фиксированное значение на нуле/максимуме при наличии давления.
• Сильный дрейф нуля: показания «уплывают» без изменения процесса.
• Нестабильность и шум сигнала, не коррелирующие с технологическим циклом.
• Нелинейность: шкалирование в ПЛК корректно, но реальное давление не соответствует ожидаемому.
• Утечки среды на резьбовом подключении, следы коррозии или конденсата в зоне разъема.
• Длительное время отклика по сравнению с эталонным манометром или соседним каналом.

Рекомендации по монтажу и эксплуатации

• Монтируйте за шестигранник процессного подключения, соблюдая рекомендуемый момент и тип уплотнения для резьбы G (плоское уплотнение кольцом/шайбой). Не допускайте попадания герметика и ленты в порт.
• При пульсирующих средах применяйте демпфер/снаббер или капиллярный отвод для защиты от гидроударов.
• Выбирайте кабельный коннектор с нужным классом защиты, плотно фиксируйте и периодически проверяйте состояние уплотнителей. При мойке под давлением не направляйте струю встык к разъему.
• Используйте экранированные кабели и корректное заземление для снижения электромагнитных наводок; соблюдайте полярность и допустимый диапазон питания.
• Избегайте прямого механического напряжения на корпус и разъем; обеспечьте разгрузку кабеля от натяжения и вибрации.
• При работе с загрязненными средами устанавливайте фильтр/сифон перед портом; для вязких сред предусмотрите периодическую очистку.

Обслуживание и уход

• Периодически сверяйте показания с эталонным манометром или проверенным каналом, корректируйте масштабирование в ПЛК при необходимости.
• Осматривайте разъем и кабель на предмет влаги, трещин и окислов; своевременно заменяйте поврежденные уплотнения.
• Очищайте порт мягкими неабразивными средствами, не применяйте острые инструменты для удаления отложений.
• Контролируйте температуру среды и окружающей среды; при риске перегрева предусмотреть теплоразвязку или отвод.
• Храните и транспортируйте датчик с защитной заглушкой на процессном порту.

Преобразователь давления IFM PU5402 с номером PU-100-SEG14-B-DVG/US/ /W обеспечивает надежный контроль давления и простую интеграцию в существующие системы автоматизации. Соблюдение рекомендаций по монтажу и обслуживанию продлит срок службы и сохранит точность измерений на протяжении всего жизненного цикла оборудования.
