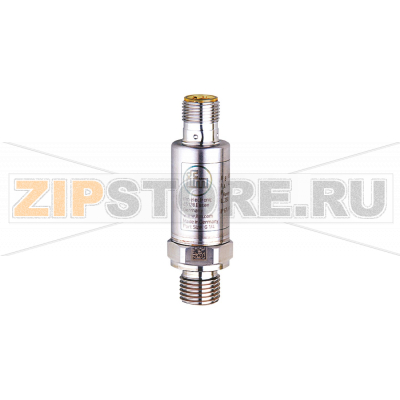

Преобразователь давления IFM PU5403

Описание товара

• Электронный датчик давления
• 0...25 bar
• 0...360 psi
• 0...2,5 MPa
• G 1/4 внешняя резьба
• аналоговый сигнал
• 0...10 V
• Разъем
• -40...90 °C
• IP 67
• IP 69K
• относительное давление

Преобразователь давления IFM PU5403 (каталожный номер PU-025-SEG14-B-DVG/US/ /W) предназначен для непрерывного измерения относительного давления в жидкостях и газах с передачей сигнала 0–10 В на ПЛК, регуляторы или регистраторы. Резьбовой присоединительный размер G 1/4 упрощает интеграцию в гидравлические, пневматические и общепромышленные системы. Степени защиты IP67 и IP69K позволяют эксплуатировать прибор в условиях интенсивной мойки и высокой влажности при корректной герметизации разъема.

IFM PU5403 применяется для контроля давления насосов, компрессоров, фильтров, распределительных коллекторов, в системах водоподготовки, охлаждения, смазки и т. п. Корпус рассчитан на промышленную среду с вибрациями и перепадами температур. Аналоговый выход 0–10 В обеспечивает простую масштабируемость в верхнем уровне автоматики, а широкий температурный диапазон допускает монтаж как в холодных, так и в теплых помещениях.

Для стабильной работы важно правильно расположить преобразователь давления IFM PU5403: избегать зон кавитации, сильных пульсаций и гидроударов; при необходимости применять демпфер (снуббер) на импульсных линиях. Следует использовать совместимые со средой уплотнения и аккуратный монтаж без избыточного крутящего момента, чтобы не деформировать чувствительный элемент и не перекрыть входные каналы.

Причины поломок

• Механическая перегрузка: превышение рабочего диапазона, гидроудары, длительные пульсации вызывают усталостные повреждения мембраны и дрейф нуля.
• Химическая коррозия и накипь: несоответствие материалов среды приводит к коррозии, отложения ухудшают контакт среды с мембраной.
• Термические воздействия: превышение допустимых температур, термошоки при резкой смене среды.
• Электрические факторы: переполюсовка, перенапряжение, наводки от частотных преобразователей, импульсные помехи в цепях 24 В.
• Неправильный монтаж: перекос резьбы, неверные уплотнения, попадание стружки/грязи в канал давления.
• Влага в разъеме: нарушенная герметизация снижает уровень защиты IP67/IP69K и вызывает коррозию контактов.
• Сильные вибрации без демпфирования и механические удары.

Как понять, что запчасть вышла из строя

• Выходной сигнал «завис» у нижней или верхней границы (близко к 0 В или 10 В) и не реагирует на изменение давления.
• Скачки/шум на сигнале при стабильном давлении, дрейф нуля, нестабильные показания.
• Существенное расхождение с контрольным манометром, невозможность калибровки в рабочем диапазоне.
• Замедленная реакция на изменения, «тупость» сигнала.
• Следы утечки среды через резьбовое соединение или корпус, коррозия, потемнение, механические повреждения мембраны.
• Сообщения контроллера о выходе аналогового сигнала за допустимый диапазон.
• Аномальный нагрев корпуса, запах гари после электрических событий.

Рекомендации по уходу и эксплуатации

• Перед установкой промыть линию, удалить стружку и загрязнения. Монтаж выполнять на отключенной и сброшенной по давлению системе.
• В пульсирующих и ударных режимах применять демпфер/снуббер. При вязких/загрязняющих средах рассмотреть импульсную линию с краном.
• Подбирать уплотнения по среде (металл, ПТФЭ и др.), не перекрывать входное отверстие, соблюдать аккуратный момент затяжки.
• Периодически осматривать преобразователь давления IFM PU5403 и разъем: целостность кабеля, уплотнителя, отсутствие влаги и коррозии. Держать разъем герметичным.
• Чистить лицевую часть мягкой салфеткой с нейтральным моющим средством или изопропанолом; не использовать абразивы и острые предметы.
• Электромонтаж выполнять экранированным кабелем, укладывать вдали от силовых трасс; заземлять экран согласно требованиям системы.
• Проводить поверку/калибровку по регламенту предприятия (обычно 12–24 месяца) и контролировать тренды для раннего выявления дрейфа.
• Соблюдать температурные ограничения; при горячих средах использовать терморазвязку, при низких — исключать обмерзание.
• При мойке под высоким давлением закрывать и корректно герметизировать разъем, чтобы сохранить IP69K.
• Хранить с защитной заглушкой, в сухом, чистом месте; избегать ударов и падений.

Соблюдение этих правил позволит продлить срок службы IFM PU5403 (PU-025-SEG14-B-DVG/US/ /W), обеспечить точность измерений и снизить риск внеплановых остановок оборудования.
