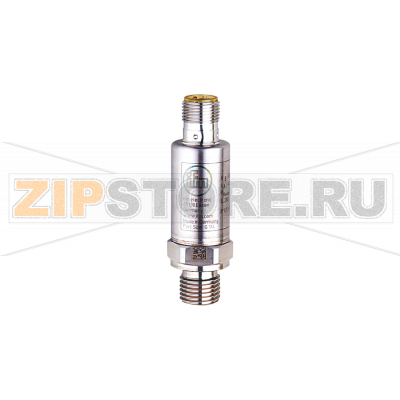

Преобразователь давления IFM PU5415

Описание товара

• Электронный датчик давления
• 0...6 bar
• 0...87 psi
• 0...600 kpa
• 0...0,6 MPa
• G 1/4 внешняя резьба
• аналоговый сигнал
• 0...10 V
• Разъем
• -40...90 °C
• IP 67
• IP 69K
• относительное давление

Преобразователь давления IFM PU5415 (каталожный номер PU-006-SEG14-B-DVG/US/ /W) предназначен для измерения относительного давления в промышленных системах с выводом стандартного аналогового сигнала 0…10 В. Благодаря сочетанию компактного корпуса с присоединением G 1/4 и высокой степени защиты, он применим в пневматике, системах водоснабжения и охлаждения, на упаковочных и технологических линиях, а также в зонах с регулярной мойкой и повышенными требованиями к герметичности.

Выходной сигнал 0…10 В линейно соответствует диапазону измерения. Для корректной работы задайте масштабирование в ПЛК/регистраторе и обеспечьте стабильное питание и качественное экранирование кабеля. Монтаж по процессу производится через резьбовое подключение G 1/4; важно исключить механическое напряжение на корпусе и применять уплотнение, совместимое со средой. Для сред с пульсациями давления рекомендуется использовать демпфер (снуббер), снижающий удары и колебания.

Типичные причины поломок

• Гидроудары и кратковременные перегрузки давления, приводящие к деформации чувствительного элемента.
• Длительная работа за пределами диапазона или частые циклы на верхнем пределе.
• Попадание агрессивных сред, несовместимых с материалами исполнительной части и уплотнений.
• Перепады температуры и термоциклирование, вызывающие дрейф и старение компонентов.
• Неправильное электрическое подключение, перенапряжения, помехи и отсутствие заземления/экранировки.
• Механическая вибрация, ударные нагрузки, перекос или перетяжка резьбового соединения.
• Попадание влаги через незакрытый разъем или поврежденные уплотнения, несмотря на высокий класс защиты.
• Загрязнение канала измерения продуктом, кристаллизация или отложения.

Как понять, что датчик вышел из строя

• Отсутствие сигнала на выходе или постоянное значение 0 В/максимум вне зависимости от давления.
• Нелинейность: показания «плавают», скачут, наблюдается задержка реакции на изменение давления.
• Систематический дрейф нуля или смещение всего диапазона относительно эталонного манометра.
• Несоответствие выходного напряжения ожидаемому при известном тестовом давлении.
• Периодические аварии/предупреждения со стороны ПЛК по выходу сигнала за установленные пороги.
• Следы протечки на присоединении, коррозия контактов разъема, конденсат под защитным колпачком.

Рекомендации по установке и уходу

• Перед монтажом убедитесь в совместимости среды с материалами датчика и уплотнений; при необходимости используйте разделительную мембрану или демпфер.
• Монтируйте Преобразователь давления IFM PU5415 без перекоса, соблюдая рекомендуемый момент затяжки и используя подходящее уплотнение. Избегайте механической нагрузки на корпус и разъем.
• Для пульсирующих линий установите снуббер; для загрязненных сред применяйте фильтрацию и периодически промывайте линию.
• Подключайте экранированный кабель, заземляйте экран с одной стороны, разводите силовые и сигнальные линии раздельно, применяйте защиту от перенапряжений.
• Следите за герметичностью разъемного соединения: используйте исправные уплотнительные кольца и защитные колпачки, особенно при мойке под давлением (IP67/IP69K не исключает необходимости правильной сборки).
• Периодически проводите верификацию: сравнение показаний с эталонным манометром или опорным датчиком на 2–3 точках диапазона, при необходимости выполняйте калибровку в системе управления.
• Избегайте длительной работы на предельных режимах температуры; обеспечьте отсутствие конденсата внутри разъема.
• Ведите тренд выходного сигнала: ранние признаки дрейфа или увеличения шума позволяют своевременно планировать замену.

IFM PU5415 с номером PU-006-SEG14-B-DVG/US/ /W обеспечивает стабильный аналоговый контроль давления в компактном исполнении. Корректный монтаж, защита от пульсаций и помех, регулярная проверка и соблюдение требований к чистоте процессной линии существенно продлевают срок службы и снижают вероятность внеплановых остановок.
