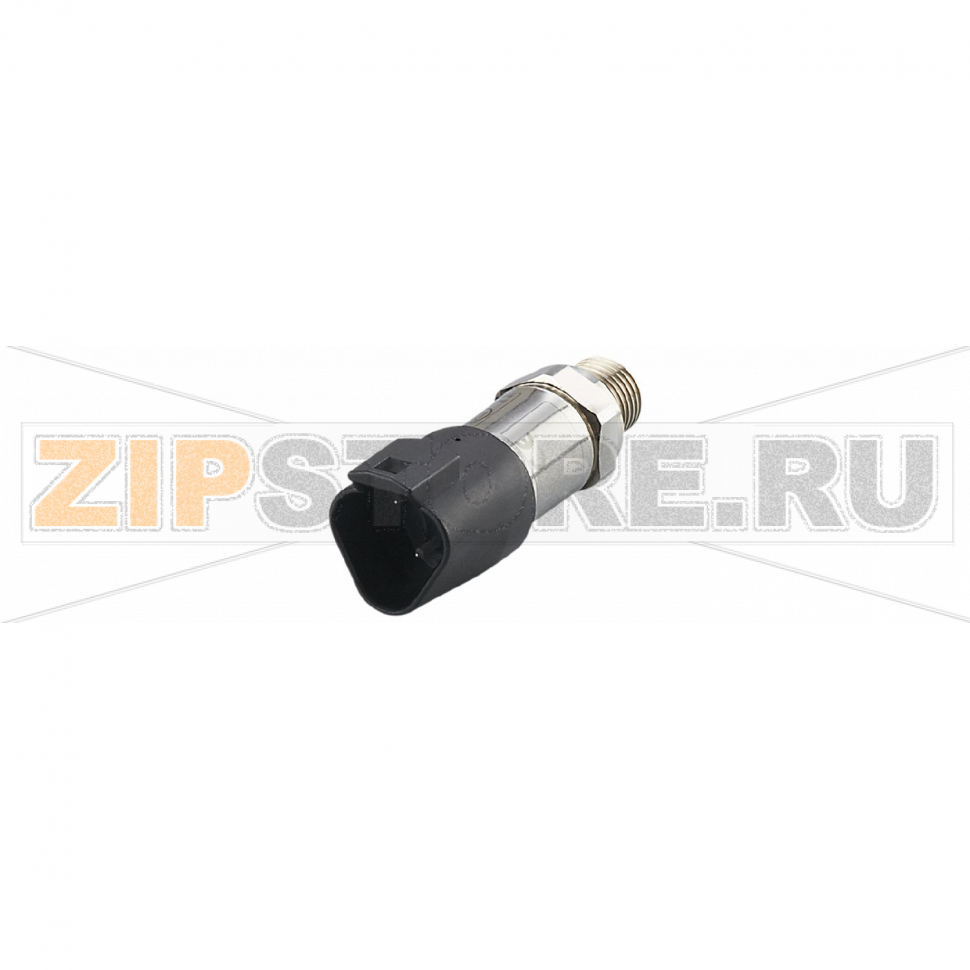

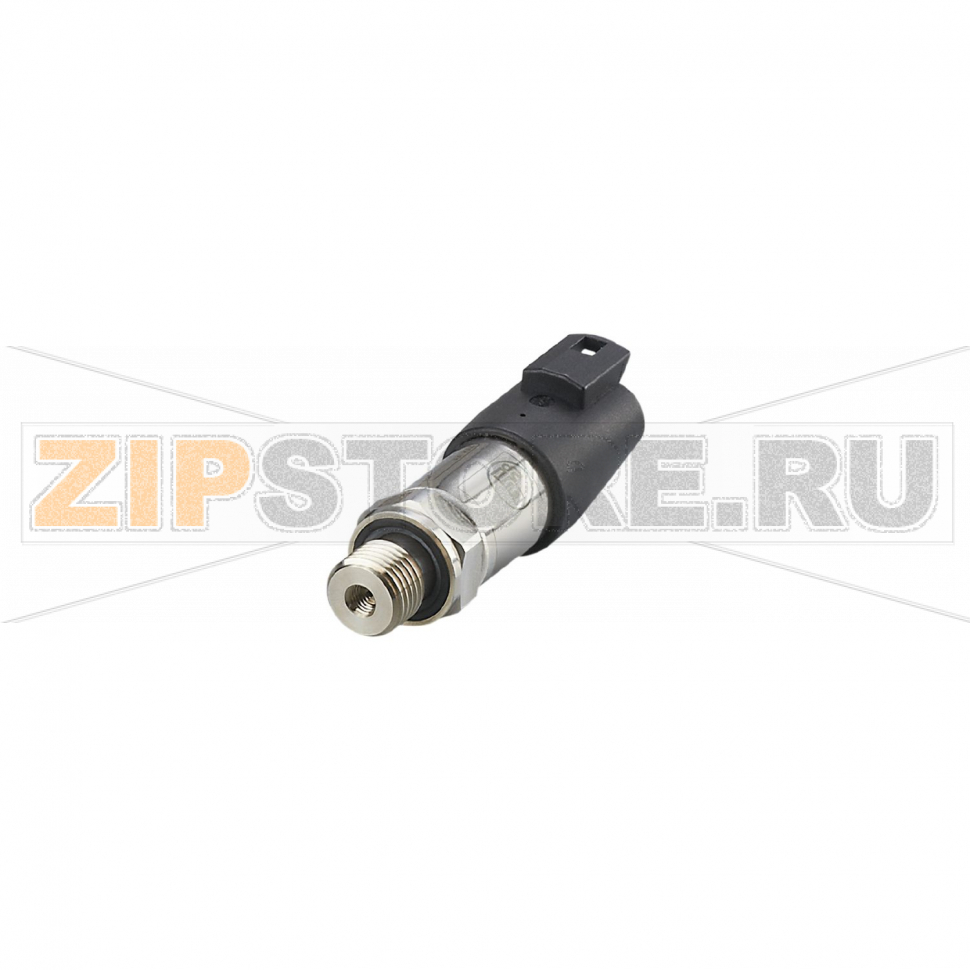

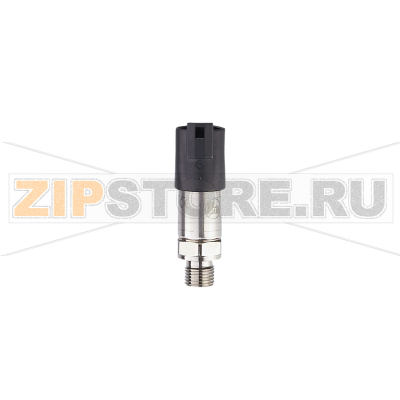

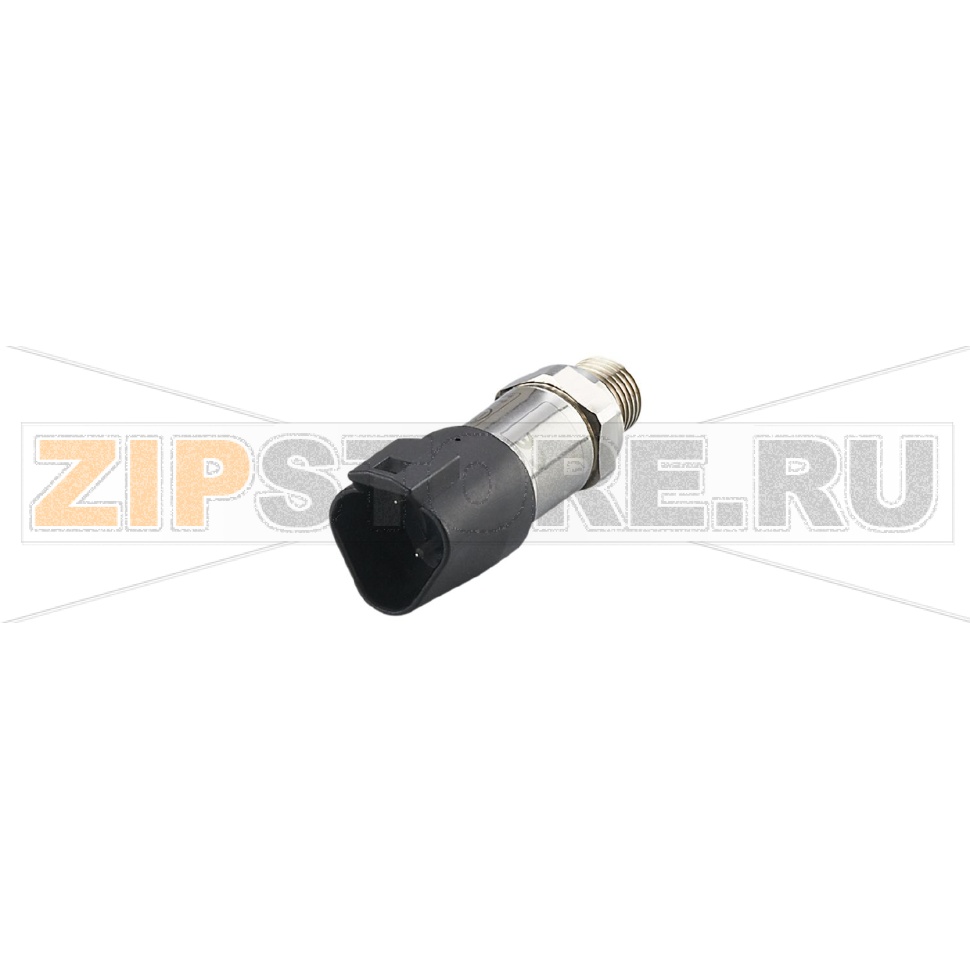

Преобразователь давления IFM PU5704

Описание товара

• Электронный датчик давления
• 0...10 bar
• 0...145 psi
• 0...1000 kPa
• 0...1 MPa
• G 1/4 внешняя резьба
• Аналоговый сигнал: 0...10 V
• Разъем
• -40...125 °C
• IP67; IP69K
• Относительное давление

Преобразователь давления IFM PU5704 (каталожный номер PU-010-SEG14-B-DVG/DE) предназначен для непрерывного измерения относительного давления в жидкостях и газах на промышленных объектах. Компактное исполнение, устойчивый к внешним воздействиям корпус и аналоговый выход напряжения обеспечивают прямое подключение к контроллерам, регистраторам и системам автоматизации. Разъемное подключение облегчает монтаж и последующее техническое обслуживание, а степень защиты позволяет применять устройство в зонах с интенсивной мойкой и высокими требованиями к герметичности.

Назначение и применение

IFM PU5704 используется в гидравлических и пневматических контурах, системах водоподготовки, насосных станциях, компрессорных установках, на упаковочном и технологическом оборудовании. Датчик стабильно работает в условиях вибраций, брызг и частых циклов включения насосов, что важно для точного мониторинга и защиты оборудования от перегрузок.

Монтаж и подключение

Установка выполняется в стандартный процессовый порт с резьбой G 1/4. Рекомендуется применять совместимые уплотнения и наносить их аккуратно, без избыточного количества, чтобы не перекрыть входное отверстие. При затяжке следует удерживать датчик за корпусную грань, избегая передачу крутящего момента через разъем. Для электроподключения используйте промышленный разъем и экранированный кабель; силовые линии прокладывайте отдельно от сигнальных. Соблюдайте полярность и надежное заземление для снижения помех и исключения повреждений.

Причины поломок

• Гидроудары, кавитация и превышение допустимого давления, приводящие к механическому повреждению чувствительного элемента.
• Воздействие агрессивных сред или несовместимых материалов уплотнений, вызывающее коррозию и потерю герметичности.
• Длительная работа вне допустимого температурного диапазона, тепловые циклы и перегрев зоны разъема.
• Загрязнение процессового порта: отложения, кристаллизация, попадание стружки и твердых частиц.
• Ошибки монтажа: перекос резьбы, чрезмерный момент затяжки, проворачивание корпуса при подключении.
• Электрические ошибки: переполюсовка, броски напряжения, статические разряды, наводки от частотных преобразователей.
• Проникновение влаги через незакрытый или неподходящий разъем, повреждение кабеля, капиллярное подтягивание воды.
• Сильные вибрации и ударные нагрузки без демпфирования.

Как понять, что запчасть вышла из строя

• Отсутствие выходного сигнала или фиксированное напряжение на нулевом/верхнем уровне независимо от давления в системе.
• Сильный дрейф нуля, нестабильные или «шумные» показания, скачки при неизменном процессе.
• Заметное расхождение с эталонным манометром или контрольным каналом ПЛК.
• Появление утечек по резьбе или следов влаги в зоне разъема.
• Повышение температуры корпуса датчика без объективных причин, следы коррозии, механические повреждения.

Рекомендации по уходу и эксплуатации

• Исключайте гидроудары: применяйте демпферы, редукторы, плавный пуск насосов и корректные режимы закрытия клапанов.
• Поддерживайте чистоту среды: устанавливайте фильтры, периодически промывайте контур, предотвращайте кристаллизацию и отложения.
• Используйте уплотнения и материалы, совместимые с измеряемой средой; проверяйте их состояние при каждом обслуживании.
• Защищайте разъем: применяйте соответствующие кабели и заглушки, обеспечивайте влагозащиту при мойке под давлением.
• Разводите силовые и сигнальные линии, используйте экранированный кабель и качественное заземление для снижения электромагнитных помех.
• Минимизируйте вибрации: при необходимости устанавливайте датчик через гибкие вставки или на виброизолирующие кронштейны.
• Проводите регламентные проверки и калибровку; сравнивайте показания с эталонным прибором в контрольных точках.
• При демонтаже всегда сбрасывайте давление и обесточивайте линию; закрывайте порт защитной заглушкой на время хранения.

При замене IFM PU5704 (PU-010-SEG14-B-DVG/DE) убедитесь, что диапазон измерения и тип выходного сигнала совпадают с параметрами вашего контура, а процессовое и электрическое подключение полностью совместимы. Соблюдение рекомендаций по монтажу и уходу продлевает ресурс датчика и сохраняет корректность измерений в длительной эксплуатации.
