Short description:

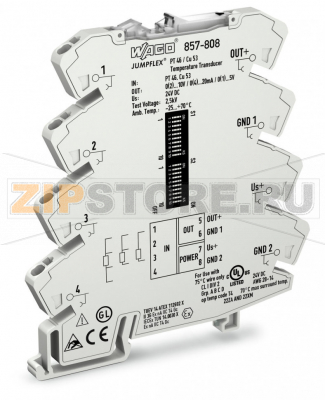

This temperature signal conditioner records signals from Pt46 and Cu53 sensors, converting a temperature signal into a standard analog signal at the output.
Features:
Технические данные

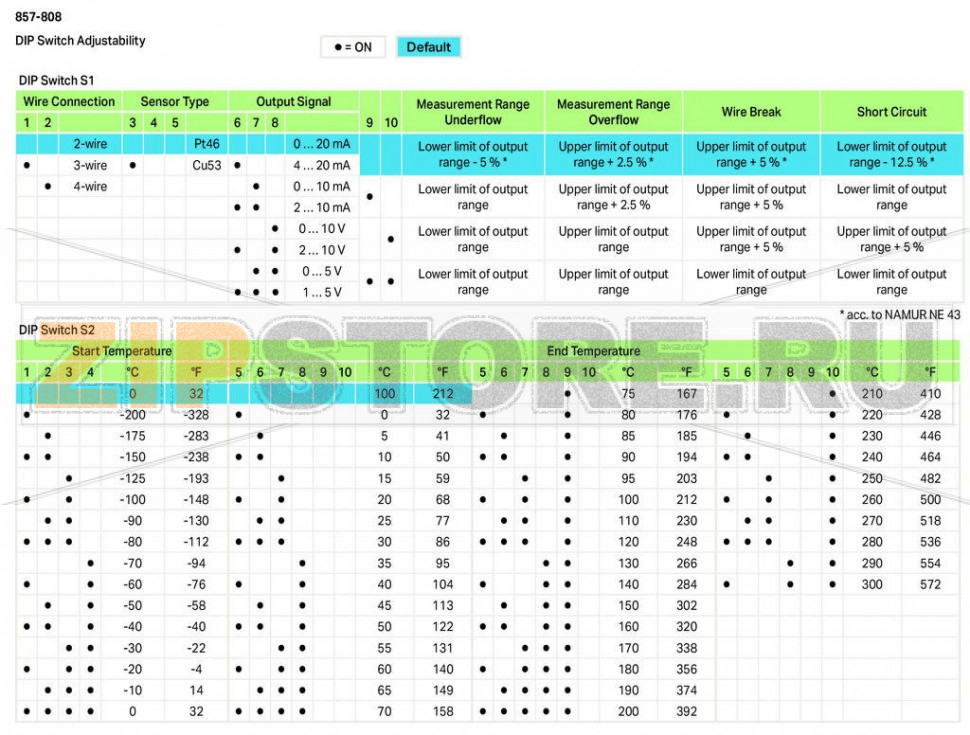

Конфигурирование:
| Configuration options | DIP switches |
Вход:
| Input signal type | Pt sensors Cu sensors |
Input – RTD sensors
| Sensor types (RTD) | Pt46 Cu53 |

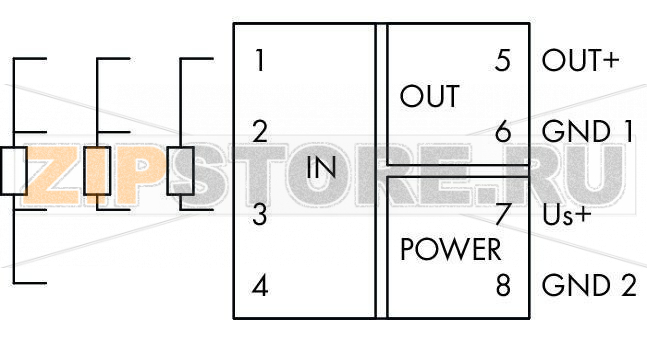

| Подключение датчика | 2-х проводное, 3-х проводное, 4-х проводное (переключаемое) |
| Max. sensor supply current (RTD) | ? 0,5 mA |
| Measurement range temperature (RTD) | -200 … 300°C (Pt46); 0 … 180°C (Cu53) |
| Min. measuring span (RTD) | 50 K |
Выход
| Output signal type | Current Voltage |
| Output signal voltage | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Output signal current | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Load impedance (output/voltage) | ? 2 k? |
| Load impedance (output/current) | ? 600 ? |
Signal processing
| Step response typ. | 180 ms (2-wire); 360 ms (3-wire) |
Measurement error
| Ошибка при передаче | ? 0,1 % при полном диапазоне измерения |
| Ошибка передачи при заданном диапазоне измерения | ? ((10 K/set measurement range [K]) + 0,1) % |
| Температурный коэффициент | ? 0.02 %/K |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage US | DC 24 V |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ? 40 mA |
Защита и безопасность:
| Test voltage (input/output/supply) | AC 2,5 kV; 50 Hz; 1 min |
| Степень защиты | IP20 |
Test voltage
| Test voltage (input/output/supply) | AC 2,5 kV; 50 Hz; 1 min |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,34 … 2,5 mm? / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

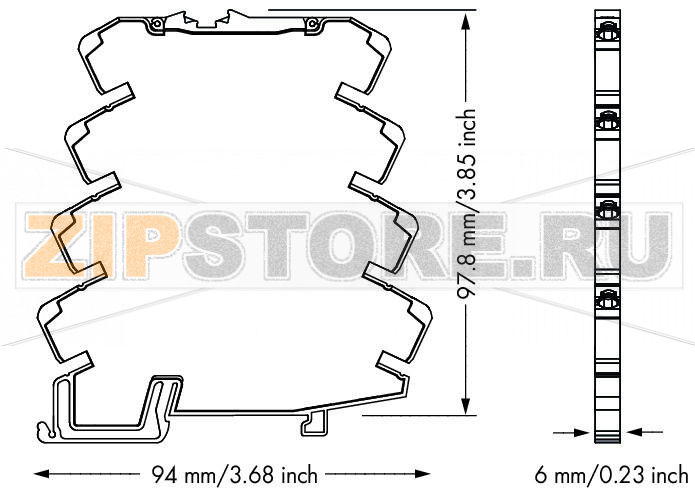

Geometrical Data
| Ширина | 6 mm / 0.236 inch |
| Высота от верхнего края DIN-рейки | 97,8 mm / 3.85 inch |
| Длина | 94 mm / 3.701 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Вес | 35,4 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
Стандарты и спецификации:
| Маркировка соответствия | CE |
| ЭМС - помехоустойчивость | EN 61000-6-2 |
| ЭМС - излучение помех | EN 61000-6-4 |
Коммерческие данные
| Product Group | 6 (Interface Electronics) |
| Тип упаковки | bag |
| Country of origin | DE |
| GTIN | 4050821468929 |
| Customs tariff number | 85437090300 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
