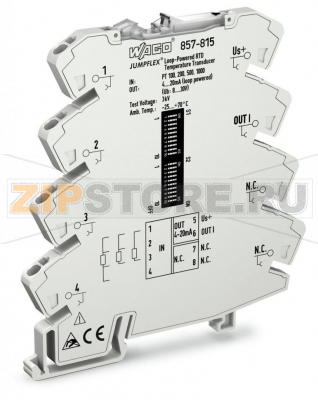

Преобразователь для термосопротив; Сигнал тока на выходе; Питание на выходе; Ширина модуля 6 мм Wago 857-815

Name: Преобразователь для термосопротив; Сигнал тока на выходе; Питание на выходе; Ширина модуля 6 мм Wago 857-815
Brand: Wago
SKU: 857-815

Каталожный номер 857-815

Преобразователь для термосопротив; Сигнал тока на выходе; Питание на выходе; Ширина модуля 6 мм Wago 857-815 Short description:This loop-powered RTD temperature signal conditioner records sensors (Pt100, Pt200, Pt500, Pt1000) and resistors up to 4.5 k?, converting the temperature signal into a standard analog signal at the output.The loop-powered RTD temperature signal conditioner provides safe isolation between input and output with 3 kV test voltage per EN 61010-1.Features:No additional supply voltage requiredFor Pt100, Pt200, Pt500 and Pt1000 sensors, as well as resistors up to 4.5 kOhm2-, 3- and 4-wire connection technologyCalibrated measurement range switchingDetects a sensor wire break/short circuitSafe 2-way isolation with 3 kV test voltage per EN 61010-1...

Преобразователь для термосопротив; Сигнал тока на выходе; Питание на выходе; Ширина модуля 6 мм Wago 857-815 - Преобразователь для термосопротив; Сигнал тока на выходе; Питание на выходе; Ширина модуля 6 мм Wago 857-815

Розничная цена

202.86 $ с НДС

array(34) { ["id"]=> string(6) "170823" ["product_id"]=> string(6) "233437" ["id_1c"]=> NULL ["sku"]=> string(7) "857-815" ["sort"]=> string(1) "0" ["name"]=> string(7) "857-815" ["image_id"]=> NULL ["price"]=> float(19273) ["primary_price"]=> string(10) "202.867598" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(19273) ["unconverted_price"]=> float(202.86) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(19273) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 19273 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Short description:

This loop-powered RTD temperature signal conditioner records sensors (Pt100, Pt200, Pt500, Pt1000) and resistors up to 4.5 k?, converting the temperature signal into a standard analog signal at the output.

The loop-powered RTD temperature signal conditioner provides safe isolation between input and output with 3 kV test voltage per EN 61010-1.

Features:

No additional supply voltage required
For Pt100, Pt200, Pt500 and Pt1000 sensors, as well as resistors up to 4.5 kOhm
2-, 3- and 4-wire connection technology
Calibrated measurement range switching
Detects a sensor wire break/short circuit
Safe 2-way isolation with 3 kV test voltage per EN 61010-1

Технические данные

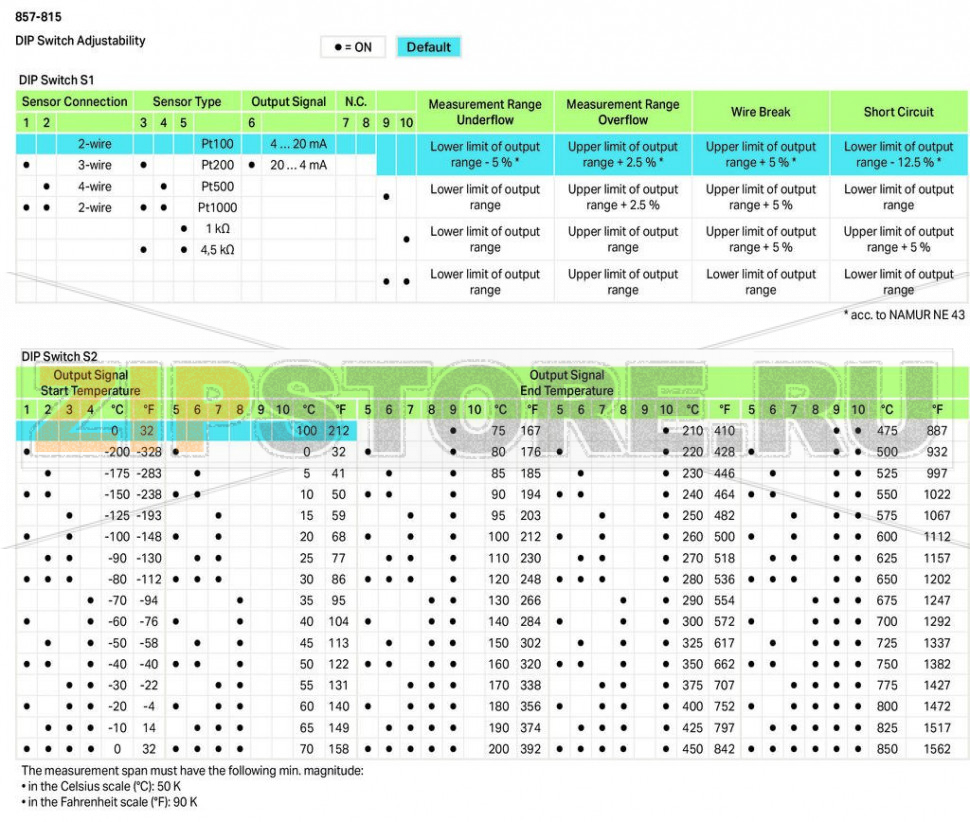

Конфигурирование:

Configuration options

DIP switches

Вход:

Input signal type	Pt sensors Resistance
Входной сигнал (макс.)	50 mA
Макс. входное напряжение (V)	30 V

Input – RTD sensors

Sensor types (RTD)	Pt100 Pt200 Pt500 Pt1000

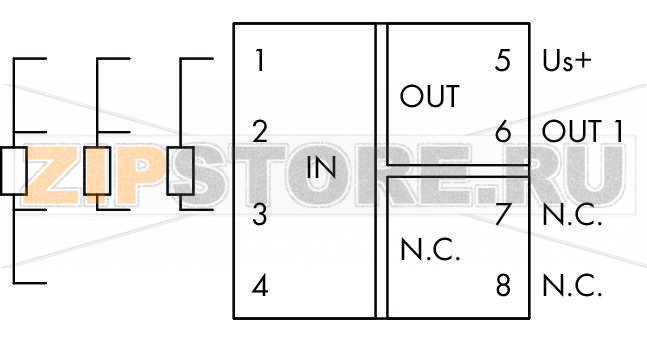

Подключение датчика	2-х проводное, 3-х проводное, 4-х проводное (переключаемое)
Max. sensor supply current (RTD)	? 0,5 mA
Measurement range temperature (RTD)	-200 … 850°C
Min. measuring span (RTD)	50 K

Input – Resistors

Input range resistance

0 … 1 k?; 0 … 4,5 k?

Выход

Output signal type	Current
Output signal current	4 … 20 mA; 20 … 4 mA

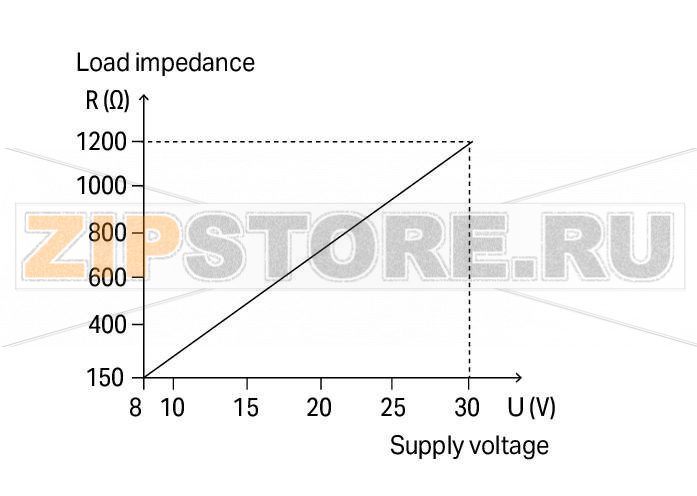

Load impedance (output/current)	(See derating graph)

Signal processing

Step response typ.

1000 ms

Measurement error

Ошибка при передаче	? 0,1 % при полном диапазоне измерения
Ошибка передачи при заданном диапазоне измерения	? ((40 K/set measurement range [K]) + 0,1) %
Температурный коэффициент	? 0.02 %/K

Power supply

Type of power supply	loop-powered (via output)
Supply voltage	DC 8 … 30 V (power derived from the output circuit)

Защита и безопасность:

Measurement category per EN/UL 61010-2-030	CAT II (input)
Степень защиты	IP20

Test voltage

Test voltage (input/analog output)

3 kVAC; 50 … 60 Hz; 1 min

Insulation parameters per EN/UL 61010-1

Line-to-neutral conductor voltage (AC) max.	150 V
Overvoltage category	II
Pollution degree	2
Insulation type (input/analog output)	Reinforced insulation

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch

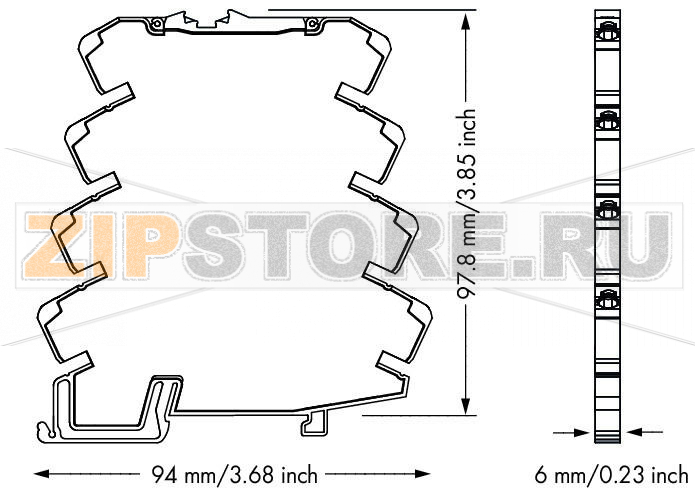

Geometrical Data

Ширина	6 mm / 0.236 inch
Высота от верхнего края DIN-рейки	97,8 mm / 3.85 inch
Длина	94 mm / 3.701 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Вес

39,8

Environmental Requirements

Surrounding air (operating) temperature	-25 … 70 °C (at nominal current)
Surrounding air (storage) temperature	-40 … 85 °C
Temperature range of the connecting cable according to EN 61010-2-201	? (Tsurrounding air + 10 K)
Temperaturbereich der Anschlussleitung gema? UL 61010-2-201 min.	90 °C
Relative humidity	5 … 95 % (no condensation)
Max. operating altitude	2000 m

Стандарты и спецификации:

Маркировка соответствия	CE
ЭМС - помехоустойчивость	EN 61000-6-2; EN 61326-1; EN 50121-3-2
ЭМС - излучение помех	EN 61000-6-3; EN 61326-1; EN 50121-3-2
Стандарты и спецификации	EN 61010-1; EN 61373

Коммерческие данные

Тип упаковки	bag
Country of origin	DE
GTIN	4055143475648
Customs tariff number	90303370000
