Описание товара

Short description:

This voltage signal conditioner measures AC/DC voltages up to 300 V, converting the input signal into a standard analog signal at the output.

Features:

Two isolated measurement inputs for 30 and 300 V AC/DC
RMS measurement or arithmetic mean value
A digital signal output reacts to configured measurement range limits (on/off switching delay and threshold value switch function can be configured with up to two threshold values).
Switchable filter function
Safe 3-way isolation with 3 kV test voltage per DIN EN 61010-1

Технические данные

Конфигурирование:

Configuration options

DIP switches
Interface configuration software
Interface configuration app

Вход:

Input signal type	Voltage
Input signal voltage	AC/DC 300 V (IN 1); AC/DC 30 V (IN 2)
Frequency range	10 … 100 Hz (AC)
Input resistance (input/voltage)	? 300 k?
Макс. входное напряжение (V)	600 V (IN 1; permanent); 60 V (IN 2; permanent)
Порог реакции	300 mV (IN 1); 30 mV (IN 2)
Resolution (voltage)	30 mV (IN 1) 3 mV (IN 2)

Выход

Output signal type	Current Voltage
Output signal voltage	0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Output signal current	0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (can be inverted, also bipolar)
Load impedance (output/voltage)	? 1 k?
Load impedance (output/current)	? 600 ?

Дискретный вывод:

Max. switching voltage (DO)	Применяется напряжение питания
Max. continuous current (DO)	100 mA (no internal restriction)
Количество переключающих порогов	1 или 2 (регулируемые)
Configurable rise/fall delay time (DO)	0 … 60 s (via software)

Signal processing

Метод измерения	RMS measurement; Arithmetic mean value
Max. operating frequency	2 kHz
Фильтр (T10-90)	moving mean value (filtering level: 30)
Step response typ.	30 ms

Measurement error

Ошибка передачи (полная шкала)	? 0.5 % (of the full scale value)
Температурный коэффициент	? 0.01 %/K

Power supply

Type of power supply	24 VDC
Nominal supply voltage US	DC 24 V
Supply voltage range	±30 %
Current consumption at supply voltage	? 46 mA (+ IDO)

Защита и безопасность:

Measurement category per EN/UL 61010-2-030	CAT II (input)
Note on insulation parameters	Danger: Configuration via the service interface must only be performed with a voltage-free measurement input! The digital output (DO) is at the potential of the supply.
Степень защиты	IP20

Test voltage

Test voltage (input/analog output/supply/service interface)

2.5 kVAC; 50 … 60 Hz; 1 min

Insulation parameters per EN/UL 61010-1

Line-to-neutral conductor voltage (AC) max.	150 V
Overvoltage category	II
Pollution degree	2

Insulation parameters per EN 61010-1

Line-to-neutral conductor voltage (AC) max.	300 V
Overvoltage category	II
Pollution degree	2
Insulation type (input/analog output/supply/service interface)	Double insulation (impedance and basic insulation) Requirement: The GND 1 input is dangerous when active and the measurement is conducted as a low-side measurement!

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch

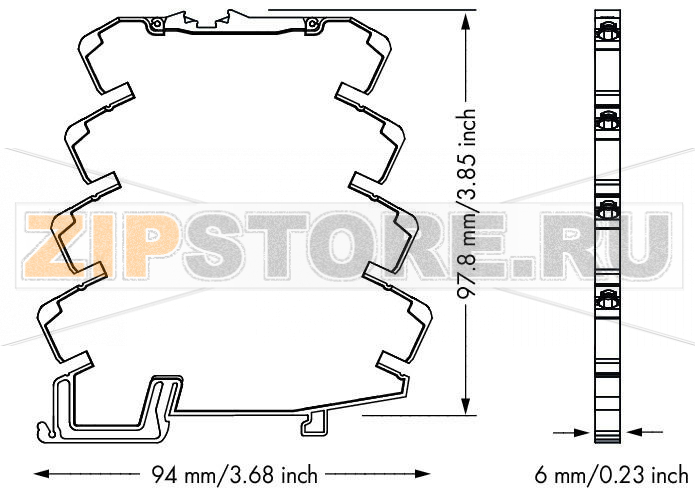

Geometrical Data

Ширина	6 mm / 0.236 inch
Высота от верхнего края DIN-рейки	97,8 mm / 3.85 inch
Длина	94 mm / 3.701 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Пожарная нагрузка	0,015 MJ
Вес	39,1 g

Environmental Requirements

Surrounding air (operating) temperature	-40 … 70 °C (at nominal current)
Surrounding air (storage) temperature	-40 … 85 °C
Temperature range of the connecting cable according to EN 61010-2-201	? (Tsurrounding air + 10 K)
Temperaturbereich der Anschlussleitung gema? UL 61010-2-201 min.	90 °C
Max. operating altitude	2000 m

Стандарты и спецификации:

Маркировка соответствия	CE
ЭМС - помехоустойчивость	EN 61000-6-2; EN 61326-2-3; EN 50121-3-2
ЭМС - излучение помех	EN 61000-6-3; EN 61326-2-3; EN 50121-3-2
Стандарты и спецификации	EN 61010-1; EN 61373

Коммерческие данные

Тип упаковки	bag
Country of origin	DE
GTIN	4055143481571
Customs tariff number	85437090300
