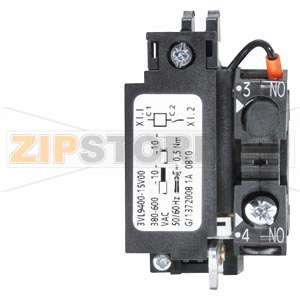

ПРИНАДЛЕЖНОСТЬ ДЛЯ VL160X, VL160, VL250, VL400 НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ 208 - 277 V AC ТОЛЬКО В ПРАВЫЙ ОТСЕК Siemens 3VL9400-1ST00

Описание товара

ПРИНАДЛЕЖНОСТЬ ДЛЯ VL160X, VL160, VL250, VL400 НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ 208–277 V AC ТОЛЬКО В ПРАВЫЙ ОТСЕК Siemens 3VL9400-1ST00 предназначен для дистанционного отключения автоматических выключателей серии SENTRON VL указанных типоразмеров. Устройство осуществляет принудительное срабатывание механизма отключения при подаче управляющего напряжения на катушку, независимо от положения рукоятки. Применяется в схемах аварийного останова, противопожарной автоматики, системах удаленного управления и межзамыканий. Монтаж выполняется строго в правый отсек выключателя.

Назначение и применение

Независимый расцепитель 3VL9400-1ST00 обеспечивает безопасное и быстрое отключение линии по внешней команде. Его используют для централизованного отключения группы нагрузок, блокировки при срабатывании систем пожаротушения, интеграции с ПЛК, реле защиты и АСУ. Управляющая цепь — переменный ток 208–277 В. Для корректной работы требуется соблюдение полярности клемм катушки согласно маркировке и правильная укладка проводников.

Принцип работы

При подаче напряжения на катушку создается усилие, освобождающее защелку отключения автоматического выключателя. Срабатывание происходит «свободно» от внешнего воздействия, что гарантирует размыкание силовых контактов вне зависимости от положения привода. После отпускания команды восстановление готовности происходит автоматически при переводе выключателя в исходное положение.

Причины поломок

• Подача неподходящего напряжения (выше нормы или неверного типа), перегрев и подгорание обмотки.
• Длительная непрерывная подача команды без ограничения времени, термическая перегрузка катушки.
• Скачки и импульсные перенапряжения в цепях управления, отсутствие демпфирующих цепочек.
• Ослабленные клеммные соединения, локальный нагрев, следы дуги на винтах и лужениях.
• Загрязнение, пыль, влага и конденсат, вызывающие коррозию и снижение изоляции.
• Механические повреждения при монтаже, неправильная посадка модуля в правом отсеке.
• Естественное старение изоляции и износ подвижных элементов.

Как понять, что запчасть вышла из строя

• При подаче штатного управляющего напряжения выключатель не отключается, при этом катушка может не издавать звука или, наоборот, сильно гудеть.
• Периодические самопроизвольные отключения без команды из-за пробоя изоляции или увлажнения.
• Запах перегретой изоляции, потемнение корпуса, следы оплавления у клемм.
• Измерение напряжения на клеммах показывает норму, но отсутствует механическое срабатывание.
• Прозвон катушки мультиметром выявляет обрыв или нетипично низкое сопротивление; пробой на корпус.
• Сравнительный тест с заведомо исправным модулем подтверждает неисправность.

Рекомендации по уходу и эксплуатации

• Монтаж и обслуживание поручать квалифицированному персоналу с отключением питания и блокировкой повторного включения.
• Устанавливать модуль строго в правый отсек, избегать перекосов и неполной фиксации.
• Поддерживать чистоту в шкафу, предотвращать попадание пыли и влаги; использовать соответствующие по степени защиты оболочки.
• Периодически подтягивать клеммы согласно регламенту, проверять отсутствие нагрева и обугливания изоляции на проводах.
• Регулярно проводить функциональные испытания дистанционного отключения с фиксацией результатов в журнале обслуживания.
• Защищать цепи управления от перенапряжений (RC-цепочки, варисторы), использовать качественные коммутационные аппараты.
• Проверять соответствие фактического напряжения диапазону 208–277 В AC; исключать длительное удержание катушки под напряжением, применять импульсное управление или таймеры.
• Хранить в оригинальной упаковке в сухом помещении, избегать ударных нагрузок.
• Использовать оригинальные комплектующие Siemens, совместимые с VL160X, VL160, VL250, VL400.

Синонимы

• Независимый расцепитель
• Шунтовой расцепитель
• Катушка отключения
• Электромагнитный расцепитель дистанционного отключения
• Устройство дистанционного отключения
• Shunt trip release
• Электромагнит отключения

Siemens 3VL9400-1ST00 обеспечивает надежную интеграцию автоматических выключателей SENTRON VL с внешними системами управления и защит, при условии корректного выбора диапазона питания, соблюдения требований к монтажу и регулярного технического обслуживания.
