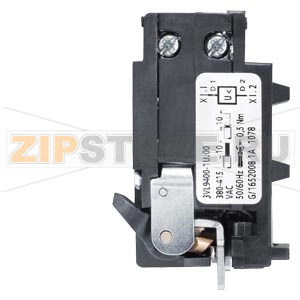

Принадлежности для VL160X, VL160, VL250, VL400, миним. расцепитель 24 В/АС Siemens 3VL9400-1UD00

Описание товара

Назначение и применение

Минимальный расцепитель 24 В AC Siemens 3VL9400-1UD00 предназначен для автоматических выключателей серий VL160X, VL160, VL250 и VL400. Узел обеспечивает отключение выключателя при снижении или исчезновении управляющего напряжения, тем самым защищая оборудование и персонал при отказе цепи питания катушки, авариях в цепях управления или при срабатывании внешних блокировок. 3VL9400-1UD00 часто применяют в системах аварийного отключения, противопожарной автоматике, схемах вентиляции и дымоудаления, а также в установках, где необходимо гарантированное отключение при пропадании питания управления.

Принцип работы

Расцепитель минимального напряжения контролирует наличие и достаточный уровень управляющего напряжения на своей катушке. При падении напряжения ниже допустимого значения устройство механически воздействует на привод автоматического выключателя и переводит его в отключенное состояние. При восстановлении питания возможен ручной или автоматический ввод выключателя в работу — в зависимости от конфигурации всей схемы управления. 3VL9400-1UD00 устанавливается как штатное внутреннее аксессуарное устройство и взаимодействует с механизмом выключателя без доработок корпуса.

Причины поломок

• Подключение к неподходящему типу или уровню напряжения, длительная работа на предельных значениях.
• Импульсные перенапряжения и помехи в цепи управления при отсутствии защиты от всплесков.
• Перегрев из-за недостаточной вентиляции шкафа, повышенная температура окружающей среды.
• Механический износ подвижных частей, вибрации и удары в эксплуатации.
• Коррозия, пыль, конденсат, попадание влаги или агрессивных аэрозолей.
• Ошибки монтажа: ослабленные клеммы, неверная полярность в схеме, пересечение силовых и сигнальных проводов.

Как понять, что запчасть вышла из строя

• Автоматический выключатель не удерживается во включенном положении даже при наличии корректного управляющего напряжения на катушке 3VL9400-1UD00.
• Отсутствие отключения при намеренном снятии напряжения управления (тестирование не проходит).
• Самопроизвольные отключения без событий в защищаемой цепи, нестабильная работа, дрожание привода.
• Повышенный нагрев катушки, посторонние звуки (жужжание), запах перегрева из области аксессуара.
• Визуальные следы повреждения: потемнение, трещины, следы влаги или окисления на выводах.

Рекомендации по уходу и эксплуатации

• Соблюдать соответствие напряжения питания требованиям аксессуара и схемы управления, использовать защиту от перенапряжений.
• Периодически проверять надежность зажимов, клемм и состояние проводников, исключать нагрев и искрение.
• Проводить регламентные функциональные тесты: отключение при снятии напряжения, восстановление работоспособности после возврата питания.
• Обеспечить чистоту и сухость внутри шкафа, контролировать температуру, исключить конденсат и попадание пыли.
• Размещать проводники управления вдали от силовых кабелей, использовать экранирование при необходимости.
• Применять оригинальные комплектующие для VL160X, VL160, VL250, VL400 и выполнять монтаж обученным персоналом при снятом напряжении.

Синонимы и альтернативные названия

Расцепитель минимального напряжения; катушка минимального напряжения; минимальный расцепитель; УВР (undervoltage release); UVR; катушка отключения при снижении напряжения; аксессуар к автоматическому выключателю 3VL; Siemens 3VL9400-1UD00.

Использование Siemens 3VL9400-1UD00 позволяет обеспечить предсказуемое и контролируемое отключение при отказе цепей управления. Корректный подбор, аккуратный монтаж и регулярные проверки снижают риск ложных срабатываний и продлевают ресурс устройства в составе выключателей VL160X, VL160, VL250 и VL400.
