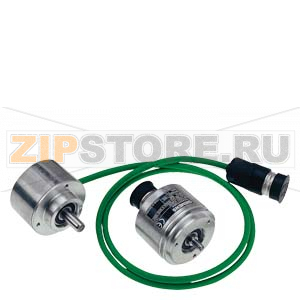

ПРИСТРАИВАЕМЫЙ ДАТЧИК 1000 ИМП. /ОБ. ОПТИЧЕСКИЙ ИНКР. ДАТЧИК С УРОВНЕМ HTL, РАБОЧЕЕ НАПРЯЖЕНИЕ 10-30В ЗАЖИМНОЙ ФЛАНЕЦ ОТВОД КАБЕЛЯ УНИВЕРСАЛЬНЫЙ: ОСЕВОЙ/РАДИАЛЬН. СО ШТЕКЕРОМ Siemens 6FX2001-4NB00

Описание товара

Пристраиваемый оптический инкрементальный датчик Siemens 6FX2001-4NB00 с уровнем сигналов HTL и разрешением 1000 имп./об. предназначен для надежной обратной связи по скорости и положению в приводных системах и автоматизированных линиях. Конструкция с зажимным фланцем обеспечивает быструю установку на вал без сложной юстировки, а универсальный отвод кабеля (осевой/радиальный) и исполнение со штекером упрощают компоновку в шкафу и на машине. Диапазон питания 10–30 В позволяет использовать датчик в существующих цепях 24 В без дополнительных преобразователей.

Siemens 6FX2001-4NB00 применяется на станках с ЧПУ, конвейерах, упаковочных и печатных машинах, подъемно-транспортном оборудовании, а также при модернизации приводов. Уровень HTL (push-pull) обеспечивает устойчивую передачу сигналов на большие расстояния при корректной прокладке кабеля и экранировании.

Типовые причины поломок

• Механическая перегрузка: превышение допустимых осевых/радиальных нагрузок на вал, перекос при монтаже, ударные нагрузки, износ подшипников.
• Неправильная установка: недостаточная/чрезмерная затяжка зажимного фланца, несоосность с приводным валом, отсутствие компенсационной муфты.
• Электрические факторы: перенапряжения и импульсные помехи, ошибки в распайке штекера, неверная полярность питания, недостаточное заземление, наводки от силовых кабелей.
• Средовые воздействия: попадание пыли, эмульсий, масла или влаги в оптический тракт, конденсат, агрессивные химические пары.
• Кабель и разъемы: надломы жил из-за отсутствия разгрузки натяжения, повреждения изоляции, коррозия контактов, непрочные фиксаторы штекера.
• Статическое электричество при монтаже и обслуживание без ESD-защиты.

Как понять, что датчик вышел из строя

• Сообщения привода/ЧПУ об ошибке энкодера, потеря опорных импульсов, частые потери нулевого индекса.
• Рывки и нестабильность скорости, ухудшение точности позиционирования, увеличение времени стабилизации контура.
• Несоответствие числа импульсов одному обороту (вместо устойчивых 1000 имп./об. фиксируются пропуски или «дребезг»).
• Осциллограф показывает снижение амплитуды HTL-сигналов, искажение фронтов, перекрытие или исчезновение каналов A/B/Z.
• Периодический пропадание сигнала при вибрации или при касании кабеля — признак поврежденных жил или контактов.
• Повышенный шум/нагрев корпуса, люфт — признаки износа подшипников.

Рекомендации по установке и уходу

• Монтаж производить на чистой посадочной поверхности, обеспечивая соосность и правильную затяжку зажимного фланца согласно документации.
• Использовать компенсирующую муфту, не передавать на вал датчика осевые и радиальные нагрузки от механизма.
• Кабель прокладывать отдельно от силовых линий, применять экранирование и скрутку пар, обеспечивать разгрузку натяжения у штекера и на корпусе.
• Соблюдать полярность и схему распайки, проверять соответствие уровням HTL и напряжению питания 10–30 В.
• Организовать надежное защитное заземление, избегать петель заземления; применять грозозащиту и фильтрацию в сетях с высокими помехами.
• Периодически инспектировать состояние уплотнений, крепежа и кабеля, проверять целостность сигнала и наличие индекса.
• Не допускать попадания абразивной пыли, эмульсий и конденсата; при необходимости использовать защитные кожухи и корректную степень защиты.
• Очистку проводить мягкой сухой салфеткой; не использовать агрессивные растворители, способные повредить оптику и уплотнения.
• Соблюдать ESD-меры при подключении/обслуживании; хранить запасной датчик в сухом месте в антистатической упаковке.

При замене Siemens 6FX2001-4NB00 рекомендуется сверить исполнение штекера, ориентацию отвода кабеля, число импульсов и уровень сигналов, а также совместимость с вашим преобразователем/ЧПУ. Корректный монтаж и регулярная профилактика значительно повышают надежность системы обратной связи и сокращают простои оборудования.
