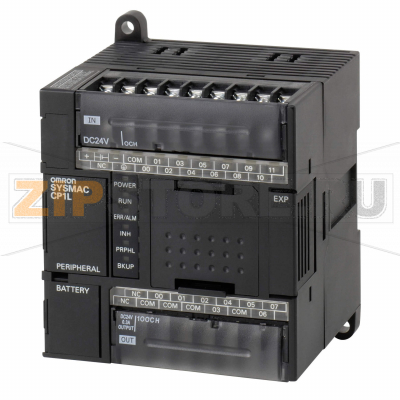

Программируемый логический контроллер Omron CP1L-L20DT-D

Name: Программируемый логический контроллер Omron CP1L-L20DT-D
Brand: Omron
SKU: CP1L-L20DT-D

Каталожный номер CP1L-L20DT-D

Розничная цена

355 EUR с НДС

array(34) { ["id"]=> string(6) "421139" ["product_id"]=> string(6) "483410" ["id_1c"]=> NULL ["sku"]=> string(12) "CP1L-L20DT-D" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(35037) ["primary_price"]=> string(10) "368.799462" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(35037) ["unconverted_price"]=> float(355) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(35037) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(2) { [46791]=> string(20) "Контроллер" [163137]=> string(81) "Программируемый логический контроллер (ПЛК)" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11553" ["value":"shopDimensionValue":private]=> string(3) "335" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.335" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 35 037 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron CP1L-L20DT-D — компактный ПЛК для небольших и средних систем автоматизации, ориентированный на задачную логику, позиционирование и базовый сбор данных. Модель использует транзисторные NPN-выходы, имеет встроенный USB для программирования и диагностики, поддерживает работу с энкодерами и генерирует импульсные сигналы для управления шаговыми и серводвигателями. Контроллер применяется в упаковочном оборудовании, дозаторах, конвейерах, простых станках и вспомогательных линиях, где требуется высокая надежность при ограниченном пространстве в шкафу.

Назначение и интеграция

CP1L-L20DT-D проектируется для типовых дискретных задач: опрос датчиков, управление катушками, клапанами и приводами, базовая синхронизация механизмов. Через опциональный порт поддерживаются модули связи для интеграции со сторонними устройствами, панелями оператора и удаленными узлами. Контроллер масштабируется за счет локального расширения, что позволяет адаптировать проект под рост требований без полной замены платформы.

Программирование и диагностика

Разработка ведется в среде Omron с использованием лестничных диаграмм и функциональных блоков. Встроенные средства мониторинга облегчают поиск ошибок: доступны статусы входов/выходов, битов системных флагов, диагностика высокоскоростных счетчиков и импульсных выходов. Наличие часов реального времени упрощает задания, привязанные к календарю и учетным периодам.

Монтаж и подключение

Установка выполняется на DIN-рейку с соблюдением зазоров для естественной конвекции. Для NPN-выходов важно корректное включение нагрузки и общих проводников, чтобы избежать ложных срабатываний и перегрузки транзисторных каскадов. Высокочастотные линии энкодеров и импульсных выходов рекомендуется выполнять экранированными кабелями с правильным заземлением экрана с одной стороны.

Типичные причины поломок

Переполюсовка, броски и пульсации питания, отсутствие стабилизированного источника и защиты по перенапряжению.
Короткие замыкания на выходах, превышение допустимого тока или неправильное согласование нагрузки.
Коммутация индуктивных нагрузок без демпфирования (отсутствие диодов, RC-цепей, варисторов).
Электромагнитные помехи от частотных преобразователей и силовых шин при общей земле и неразделенных кабельных трассах.
Конденсация, высокая влажность, попадание пыли и масла, агрессивные газы, а также вибрации и механические удары.
Статическое электричество при обслуживании без мер ESD-защиты.

Как понять, что запчасть вышла из строя

Отсутствует индикация питания или контроллер не переходит в режим RUN.
Горит или мигает индикатор ошибки, невозможна связь по USB/через опционные интерфейсы.
Входы и выходы ведут себя нестабильно: «залипание», самопроизвольные сработки, несоответствие логике программы.
Не формируются импульсные сигналы на осях, энкодерные каналы теряют счета или шумят.
Частые самоперезапуски, перегрев корпуса, запах перегоревших элементов.
Системное время сбивается или не удерживается при штатном питании.

Технические характеристики

Тип питания	Постоянный ток
Количество дискретных входов	12
Тип входов	PNP/NPN
Количество дискретных выходов	8
Тип выходов	NPN
Объем программы	5 K шагов
Объем памяти данных	10 K слов
Время выполнения логики	0,55 мкс
Встроенные порты связи	USB
Количество портов Ethernet	0
Количество портов USB	1
Количество портов RS-232	0
Количество портов RS-485	0
Опции связи	CompoBus/S Slave, Serial RS-232C, Serial RS-422, Serial RS-485
Количество каналов входов энкодера	4
Макс. частота входа энкодера	100 кГц
Макс. число осей PTP	2
Макс. частота импульсного выхода	100 кГц
Программирование функциональными блоками
Резервирование памяти без батареи
Часы реального времени
Аналоговые платы опций
Макс. количество аналоговых каналов ввода/вывода	8
Макс. количество локальных точек ввода/вывода	60
Макс. количество модулей расширения	1
Встроенный вспомогательный выход 24 В DC	0 мА
Диапазон рабочих температур	0-55 °C
Высота	90 мм
Ширина	86 мм
Глубина	85 мм
Масса	335 г

Характеристики

Производитель	Omron
Тип запчасти	Контроллер Программируемый логический контроллер (ПЛК)
Вес	335 г
