Описание товара

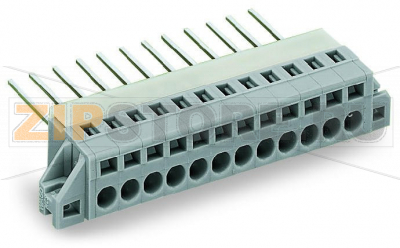

Клеммы для сквозного монтажа с зажимом CAGE CLAMP®, приводимым в действие с помощью отвертки
Фиксирующие фланцы для монтажа на печатную плату или на переднюю панель – могут быть скрыты в корпусе или выступать
Исполнения с фиксирующими фланцами доступны по требованию заказчика

Электрические данные

Номиналы по IEC/EN 60664-1

Нормативный документ	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	5 A
Обозначения	III/2 — категория перенапряжения III / степень загрязнения 2

Сертификация по UL 1059

Нормативный документ	UL 1059
Напряжение (Use Group B)	300 V
Ток (Use Group B)	5 A
Напряжение (Use Group C)	150 V
Ток (Use Group C)	5 A
Напряжение (Use Group D)	300 V
Ток (Use Group D)	5 A

Сертификация по CSA

Нормативный документ	CSA
Напряжение (Use Group B)	300 V
Ток (Use Group B)	5 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип привода	Инструмент (отвертка)
Одножильные проводники	0,08 … 2,5 mm² / 28 … 14 AWG
Тонкие многожильные	0,08 … 2,5 mm² / 28 … 14 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 mm²
Многожильные с неизолированным наконечником	0,25 … 2,5 mm²
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Число полюсов	12
Тип соединения 2	Штыревой вывод (Wire-wrap pin)
Общее число точек соединения	12
Общее число потенциалов	12
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

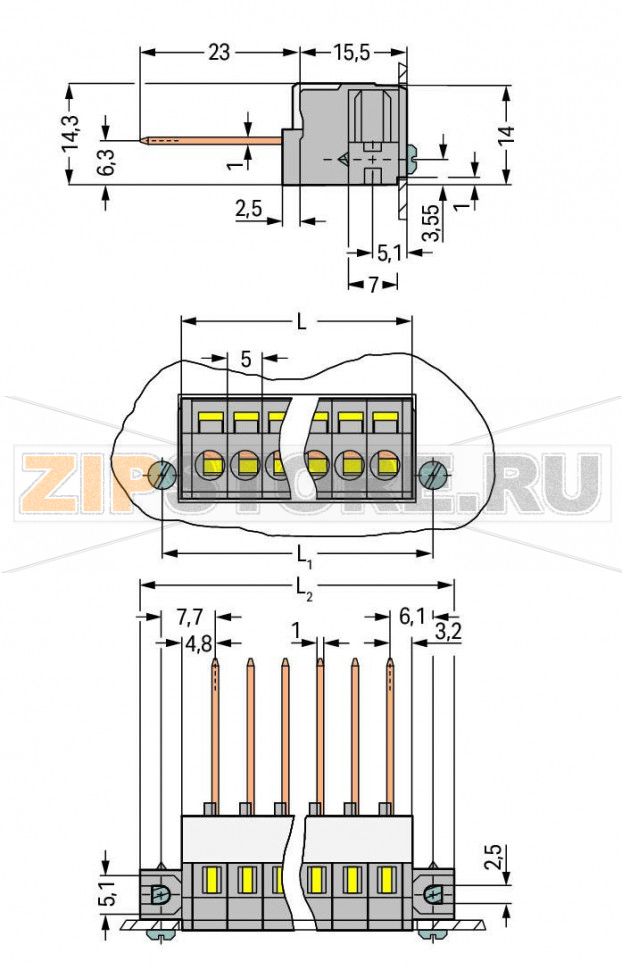

Геометрические данные

Шаг контактов	5 mm / 0.197 inch
Ширина	75,2 mm / 2.961 inch
Высота	14,3 mm / 0.563 inch
Длина	15,5 mm / 0.61 inch

Механические данные

Толщина панели/корпуса	1,5 mm / 0.059 inch
Тип монтажа	Крепежный фланец
Способ монтажа	Сквозной монтаж Монтаж на панель

Материалы

Цвет	серый
Группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс горючести по UL 94	V0
Пружинный элемент	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженое
Пожарная нагрузка	0,292 MJ
Масса	18,3 g

Эксплуатационные условия

Диапазон температуры эксплуатации

-60 … +105 °C

Коммерческие данные

Группа продукта	3 (Multi Conn. System)
Тип упаковки	BOX
Страна происхождения	Германия (DE)
GTIN	4044918269889
Код ТН ВЭД	85366990990

Назначение и область применения

Wago 731-142/048-000 — проходные клеммы со сквозным монтажом на панель с приводимым отверткой зажимом CAGE CLAMP®. Решение предназначено для быстрого и надежного подключения одножильных и многожильных проводников в шкафах управления, приборах КИПиА, источниках питания, системах автоматизации зданий и машиностроении. Конструкция с крепежным фланцем допускает скрытую или выступающую установку на фронтальную панель, доступна версия под разные толщины панели, включая распространенные 1,5 и 2,5 мм.

Преимущества конструкции

Пружинная технология CAGE CLAMP® обеспечивает стабильное контактное усилие, устойчивое к вибрациям и температурным циклам, что снижает риск ослабления соединения со временем. Управление зажимом производится обычной отверткой — это ускоряет монтаж и обслуживание без необходимости в специальных инструментах. Контакты из луженой меди и корпус из самозатухающего полиамида повышают коррозионную стойкость и пожаробезопасность, а унифицированная форма клемм упрощает интеграцию в серийные изделия и сервисные операции.

Возможные причины отказов

Превышение допустимой токовой нагрузки, приводящее к перегреву, потере упругости пружины и деградации покрытия контактов.
Неправильная подготовка проводника: несоблюдение длины зачистки, повреждение жилы или изоляции, применение сечений вне допустимого диапазона.
Механические перегрузки: установка на панель неподходящей толщины, чрезмерный момент затяжки крепежа, ударные нагрузки, изгиб или вырывание проводника.
Агрессивная среда: конденсат, загрязнения, аэрозоли, коррозионно-активные пары, попавшие в зону контакта.
Чрезмерное число переподключений и сервисных циклов, вызывающее износ пружинного механизма.

Признаки неисправности

Повышенный нагрев клеммы под нагрузкой, потемнение или обесцвечивание пластика и лужения.
Плавающие или периодические обрывы цепи, увеличение падения напряжения на соединении.
Ослабление зажима: проводник вынимается без усилия или ощущается люфт.
Видимые трещины корпуса, деформация фланцев, следы подгорания, запах перегрева.
Следы коррозии на выводах или на участках контакта.

Рекомендации по эксплуатации и уходу

Соблюдайте корректную длину снятия изоляции и используйте проводники допустимых типов; для гибких жил предпочтительны наконечники.
Монтаж выполняйте на панель соответствующей толщины, затяжку крепежа проводите с рекомендованным моментом, избегайте перекосов.
Не превышайте электрическую нагрузку; контролируйте фактический ток и условия охлаждения.
Проводите регулярный визуальный осмотр: проверяйте отсутствие перегрева, загрязнений, коррозии и механических повреждений.
Держите область клемм в чистоте и сухости, не используйте агрессивные чистящие средства; при необходимости продувайте сухим воздухом.
При признаках ослабления контакта переподготовьте проводник, восстановите соединение; поврежденные элементы заменяйте.
Соблюдайте температурные условия эксплуатации и исключайте вибрации сверх допустимых для оборудования.

Соблюдение данных рекомендаций позволит обеспечить долговечную и безопасную работу проходных клемм Wago 731-142/048-000 в составе вашего оборудования и сократить простои, связанные с контактными неисправностями.
