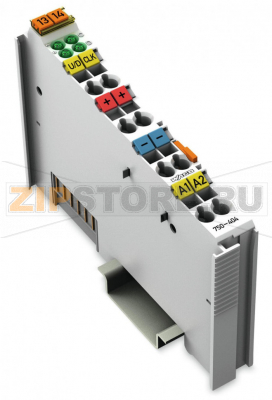

Прямой/вычитающий счетчик; светло-серые Wago 750-404

Name: Прямой/вычитающий счетчик; светло-серые Wago 750-404
Brand: Wago
SKU: 750-404

Каталожный номер 750-404

Прямой/вычитающий счетчик; светло-серые Wago 750-404 Реверсивный счетчик подсчитывает двоичные импульсы 24 В пост. тока и затем передает эти данные на полевую шину.Реверсивный вход позволяет вести как прямой, так и обратный счет.Дискретные выходы ДВых 1 и ДВых 2 могут быть установлены с помощью управляющего байта.Счетчик может быть установлен или сброшен с помощью управляющего байта.Также возможна блокировка счетчика.Отличающиеся технические данные для 750-404/000-003Ошибка измерения Ошибка измерения Отличающиеся технические данные для 750-404/000-005Скорость переключения, макс.: 5 кГцМощность счетчика: 2 х 16 битВнутренняя битовая ширина: 2 х 16 бит данных...

Прямой/вычитающий счетчик; светло-серые Wago 750-404 - Прямой/вычитающий счетчик; светло-серые Wago 750-404

Розничная цена

502 $ с НДС

array(34) { ["id"]=> string(6) "172002" ["product_id"]=> string(6) "234616" ["id_1c"]=> NULL ["sku"]=> string(7) "750-404" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-404" ["image_id"]=> NULL ["price"]=> float(47706) ["primary_price"]=> string(10) "502.153356" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(47706) ["unconverted_price"]=> float(502.15) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(47706) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43555]=> string(14) "Счетчик" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 47 706 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

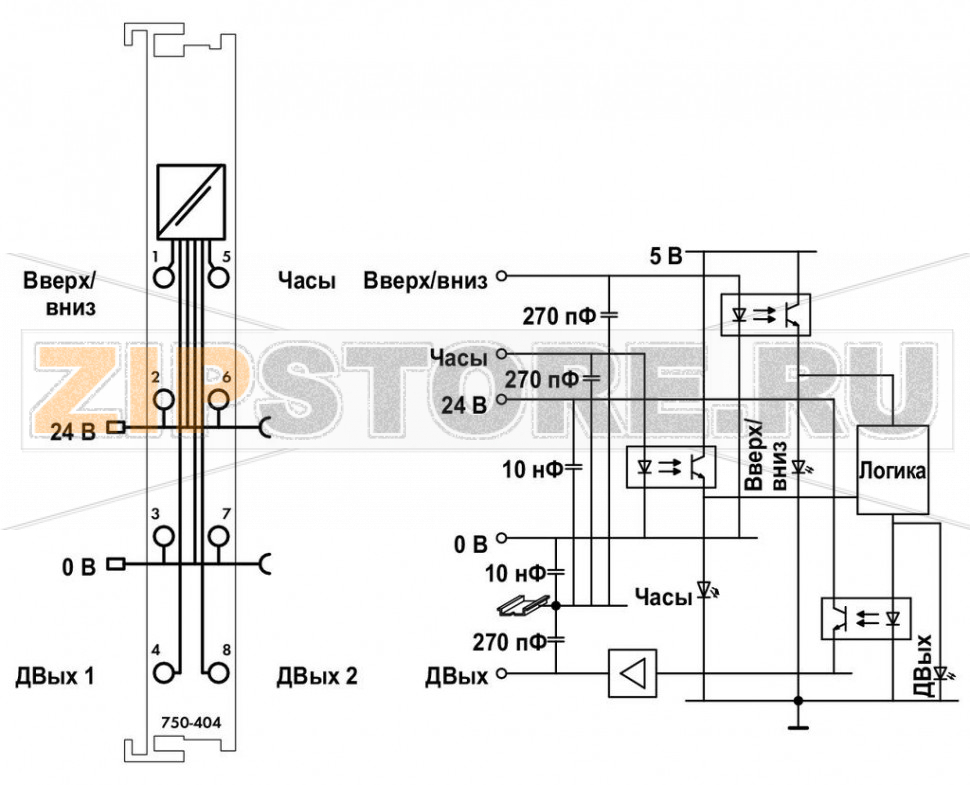

Реверсивный счетчик подсчитывает двоичные импульсы 24 В пост. тока и передает полученные данные на полевую шину.

Реверсивный вход позволяет вести как прямой, так и обратный счет.

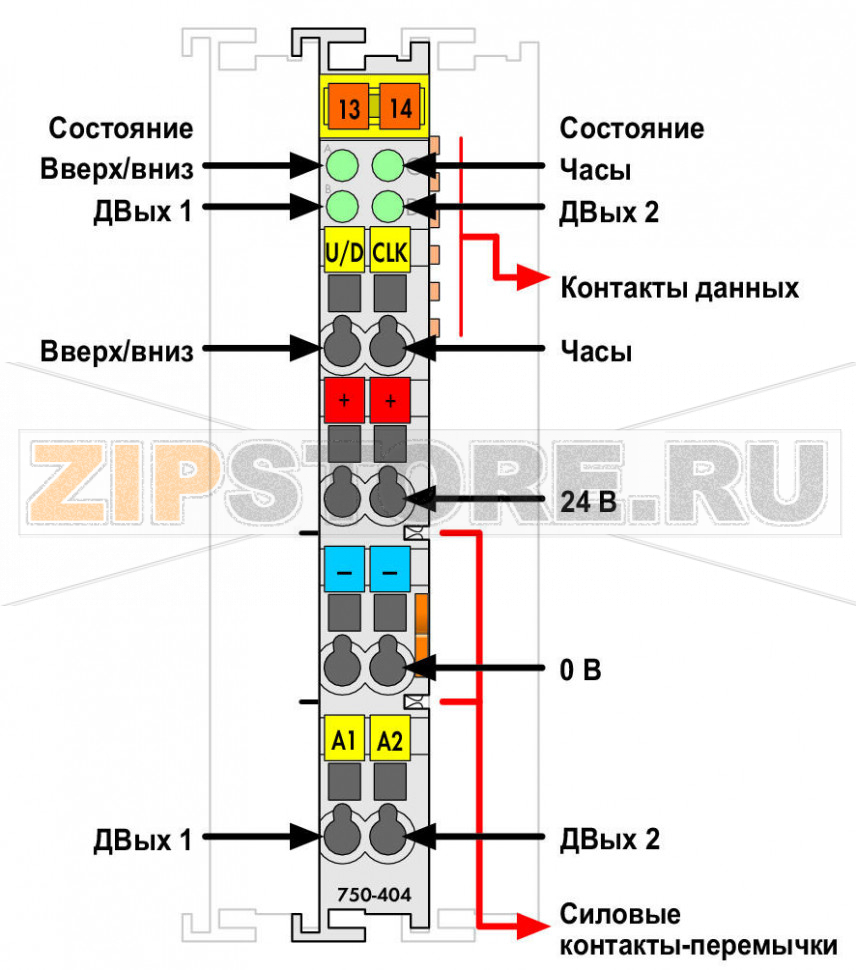

Дискретные выходы ДВых 1 и ДВых 2 настраиваются с помощью управляющего байта.

Счетчик может быть установлен (preset) или сброшен (reset) с помощью управляющего байта.

Возможна блокировка (inhibit) счетчика.

Отличающиеся технические данные для 750-404/000-003

Погрешность измерения < ±0,2 % (диапазон 0,1 Гц – 10 кГц)
Погрешность измерения < ±1,5 % (диапазон 0,1 Гц – 100 кГц)

Отличающиеся технические данные для 750-404/000-005

Максимальная частота переключения: 5 кГц
Разрядность счетчика: 2 × 16 бит
Внутренняя битовая ширина: 2 × 16 бит данных

Технические данные

Количество дискретных выходов	2
Количество счетчиков	1
Тип сигнала	Напряжение
Тип сигнального напряжения	DC 24 В
Разрядность счетчика	32 бит
Входной ток (тип.)	6 мА
Выходной ток на канал	0,5 А
Выходной каскад	защита от короткого замыкания
Максимальная частота переключения	100 кГц
Напряжение сигнала «0»	–3 … +5 В DC
Напряжение сигнала «1»	15 … 30 В DC
Битовая ширина	32 бита — данные, 8 бит — управление/состояние
Питание системы	DC 5 В; через контакты данных
Потребление от питания системы (5 В)	70 мА
Полевое питание	DC 24 В (–15 … +20 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Изоляция	500 В система/питание
Количество входящих контактов силовой перемычки	2
Количество исходящих контактов силовой перемычки	2
Токовая нагрузочная способность контактов силовой перемычки	10 А

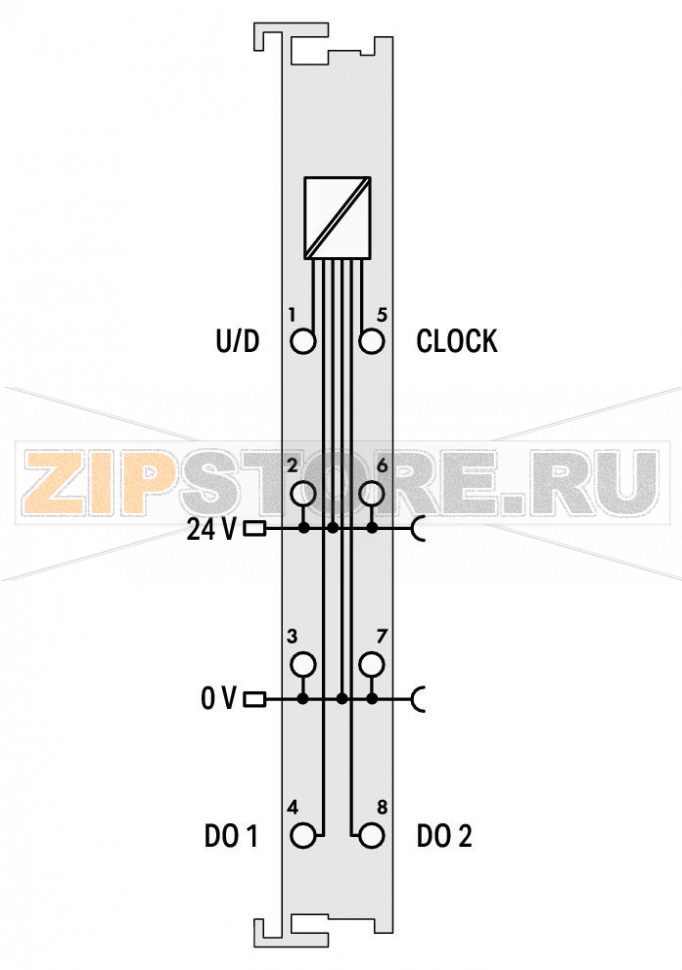

Данные соединения

Технология подключения (входы/выходы)	8 × CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Многожильные гибкие проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	12 мм / 0,472 дюйма
Высота	100 мм / 3,937 дюйма
Длина	69,8 мм / 2,748 дюйма
Размер от верхней кромки DIN-рейки 35 мм	62,6 мм / 2,465 дюйма

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,516 МДж
Вес	50 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	–40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Положение монтажа	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	согласно EN 61000-6-2, морские применения
ЭМС — излучение помех	согласно EN 61000-6-4, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454429737
Код ТН ВЭД	85389099990

Прямой/вычитающий счетчик WAGO 750-404 — модуль системы распределенного ввода-вывода, предназначенный для точного подсчета импульсов постоянного тока с возможностью реверсивного счета. Он интегрируется в состав узла WAGO I/O и передает значения в контроллер по полевой шине. Наличие реверсивного входа позволяет организовать как инкрементный, так и декрементный режим, что удобно при измерении скорости, длины, количества изделий, а также при работе с энкодерами и датчиками потока с импульсным выходом.

WAGO 750-404 поддерживает установку предустановленного значения и сброс программно через управляющий байт. Два дискретных выхода можно использовать для сигнализации достижения порогов, управления исполнительными механизмами или построения аппаратной защиты. Блокировка счетчика облегчает проведение обслуживания и исключает ложные срабатывания при наладке.

Модуль подходит для применения в машиностроении, на упаковочных и конвейерных линиях, в учетных системах расхода, а также в проектах модернизации, где требуется собрать импульсные сигналы и передать их в ПЛК без установки отдельного счетчика. Светло-серый корпус гармонично сочетается с другими модулями серии, быстрые клеммы CAGE CLAMP ускоряют монтаж и уменьшают риски ослабления контактов.

Причины поломок

Перенапряжение и неправильная полярность на входах/выходах, подача переменного напряжения вместо постоянного.
Систематические короткие замыкания нагрузки, превышение допустимой частоты импульсов или электрической нагрузки.
Нарушение заземления и экранирования, сильные ЭМИ-наводки, грозовые импульсы при отсутствии защиты от перенапряжений.
Агрессивная среда, коррозия из-за H2S/SO2, конденсат, повышенная влажность, пыль и токопроводящие загрязнения.
Перегрев из-за плохой вентиляции, работа вне допустимых температур, чрезмерная вибрация, механические повреждения.

Как понять, что запчасть вышла из строя

Счет не изменяется или происходит хаотично, появляются пропуски/дублирование импульсов.
Дискретные выходы не переключаются либо остаются постоянно активными.
Модуль не определяется узлом ввода-вывода, горит/мигает индикатор ошибки.
В диагностике ПЛК фиксируются ошибки канала, частые самопроизвольные сбросы счетчика.
Нагрев корпуса выше обычного, запах перегрева, следы окисления на клеммах.
