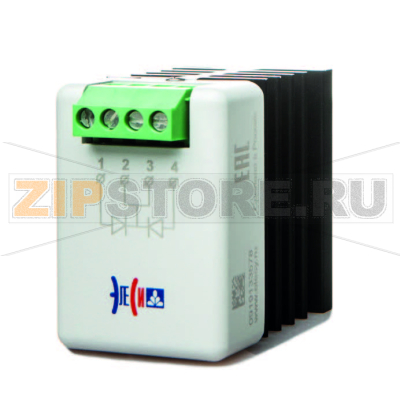

Диодный модуль ЭлеСи EF R 24DC/24DC 20 С

Описание товара

Диодный модуль ЭлеСи EF R 24DC/24DC 20 С PS24R001C01 предназначен для развязки и объединения источников постоянного тока 24 В, предотвращения обратных токов и локализации отказов в цепях питания. Его применяют в шкафах управления, системах автоматики, узлах резервирования БП, а также для защиты отдельных ветвей нагрузки от взаимного влияния. Наличие диодной развязки позволяет безопасно параллелить источники, снижать риск перетока тока между ними и повышать общую отказоустойчивость питания оборудования.

Назначение и применение

Устройство используют для построения схем OR-ing (суммирование/резервирование источников), для выделения независимых каналов питания, а также для защиты нагрузки от обратной полярности. Диодный модуль ЭлеСи EF R 24DC/24DC 20 С PS24R001C01 востребован в ПЛК-системах, системах сигнализации, приводной технике, на участках с критичной непрерывностью питания, где требуется исключить обратные токи при переключении между основным и резервным источником.

Причины поломок

• Перегрузка по току из-за неверно подобранного номинала, отсутствия или некорректной уставки предохранительной защиты.
• Повышенная температура: плотная компоновка без вентиляции, монтаж рядом с сильными источниками тепла, длительная работа на предельных токах.
• Импульсные перенапряжения и броски тока при пуске мощной нагрузки либо из-за коммутационных процессов в сети.
• Неправильное подключение (переполюсовка, перепутанные клеммы), приводящее к пробою полупроводниковых элементов.
• Ослабленные клеммы: переходное сопротивление растет, возникают локальные нагревы и деградация.
• Влага, конденсат, загрязнения и токопроводящая пыль внутри шкафа.
• Механические воздействия, вибрации сверх допустимых и термоциклирование.

Как понять, что запчасть вышла из строя

• Сильный нагрев корпуса или запах перегрева при штатной нагрузке.
• Падение напряжения на выходе ниже требуемого при нормальном входном напряжении (избыточное падение на диоде).
• Полное отсутствие напряжения на выходе при наличии входного питания (обрыв внутри).
• Частое срабатывание защиты по току/предохранителя без видимых причин на нагрузке.
• Появление обратного тока между источниками питания, когда они должны быть развязаны (косвенно проявляется нагревом или нештатной работой БП).
• Визуальные следы повреждения: потемнение, деформация, следы копоти; при наличии индикации — нештатные сигналы (если индикация предусмотрена конструкцией).

Рекомендации по уходу и эксплуатации

• Периодически проверяйте состояние и затяжку клемм; подтягивайте согласно рекомендуемому моменту производителя.
• Обеспечьте вентиляцию и отступы от источников тепла; не закрывайте вентиляционные прорези и не уплотняйте проводами пространство вокруг модуля.
• Используйте предохранители/автоматы соответствующего номинала на входных линиях для ограничения аварийных токов.
• Применяйте защиту от перенапряжений (ОПН/TVS) и корректные схемы пусковой коммутации мощных нагрузок.
• Следите за балансом напряжений параллельных источников в схемах OR-ing, чтобы исключить постоянную перегрузку одного канала.
• Поддерживайте чистоту внутри шкафа, исключайте попадание влаги и конденсата; при необходимости используйте климатизацию.
• Проводите периодические измерения падения напряжения на модуле под рабочей нагрузкой и термоконтроль контактных зон.
• Монтаж и обслуживание выполняйте только при снятом напряжении, соблюдая полярность и маркировку клемм.

Подбор и замена

• При замене Диодного модуля ЭлеСи EF R 24DC/24DC 20 С PS24R001C01 выбирайте изделие с тем же классом напряжения и достаточным токовым запасом.
• Учитывайте схему подключения, тип клемм и компоновку в шкафу; проверяйте совместимость с существующими источниками питания.
• После установки выполните контрольные замеры: вход/выходное напряжение под нагрузкой и отсутствие обратного тока между каналами.

Примечание по эксплуатации

Стабильная работа диодного модуля во многом зависит от корректной защиты по току, качества соединений и теплового режима. Соблюдение базовых правил эксплуатации позволяет существенно продлить срок службы и повысить надежность всей системы питания.

Синонимы

Диодный развязывающий модуль; модуль диодной развязки; OR-ing модуль; модуль параллельного резервирования; модуль суммирования источников; диодный сумматор; модуль развязки питания 24 В; диодный блок; модуль защиты от обратного тока; модуль развязки по питанию.

При проектировании и модернизации систем рекомендуется заранее предусмотреть место для диодного модуля ЭлеСи EF R 24DC/24DC 20 С PS24R001C01 и доступ к клеммам для регулярного осмотра и измерений.
