Пульт управления 1тр с комплектом фотоэлементов для BZTO (аналог)

Розничная цена
135 EUR с НДС
array(34) { ["id"]=> string(6) "415059" ["product_id"]=> string(6) "477333" ["id_1c"]=> NULL ["sku"]=> string(0) "" ["sort"]=> string(1) "0" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(13324) ["primary_price"]=> string(10) "140.248424" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(11) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(11) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(13324) ["unconverted_price"]=> float(135) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(13324) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1763]=> string(86) "БЗТО (Борский завод торгового оборудования, BZTO)" } ["zapchast_prednaznachena_dlya"]=> array(1) { [45997]=> string(29) "кассового бокса" } ["tip_zapchasti"]=> array(1) { [43593]=> string(31) "Пульт управления" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1049 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["strana"]=> string(12) "Россия" } }
13324 с НДС
Последнее обновление базы:
-
+
Купить в 1 клик

Наличие на складах:

Москва: 11 шт.

Санкт-Петербург: 0 шт.

Владимир: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Пульт управления кассовым боксом с комплектом фотоэлементов BZTO

Условия эксплуатации

Условия эксплуатации пульта управления должны удовлетворять требованиям ГОСТ 15150-69:

  • рабочая температура окружающей среды - +15 С...+35 С;
  • относительная влажность воздуха - 80% при температуре +25 С;
  • атмосферное давление - 84… 106,7 кПа;
  • напряженность магнитного поля – не более 40 А/м.

Основные технические данные и характеристики

  • Пульт управления работает от сети ~ 220в +/- 10%, 50Гц.
  • Потребляемая мощность при работе транспортера – 1кВт.
  • Габаритные размеры пульта управления - 156 х 180 х 44 мм.
  • Средний срок службы – не менее 5 лет.
  • Пульт управления работает в нескольких режимах, которые обеспечиваются встроенным микроконтроллером.
  • В автоматическом режиме (нажата кнопка «Аuto») транспортер начинает двигаться до пересечения товаром луча фотоэлемента, который находится над лентой транспортера около оператора. Если пересечение не происходит, транспортер двигается до бесконечности .
  • В полуавтоматическом режиме (нажата кнопка Manual «M»), транспортер начинает движение при нажатии на ножную педаль или товар.
  • При нажатии на кнопку « Lamp», загорается подсветка номера кассы.

Комплект поставки

  • Пульт управления - 1 шт.
  • Паспорт - 1 шт.

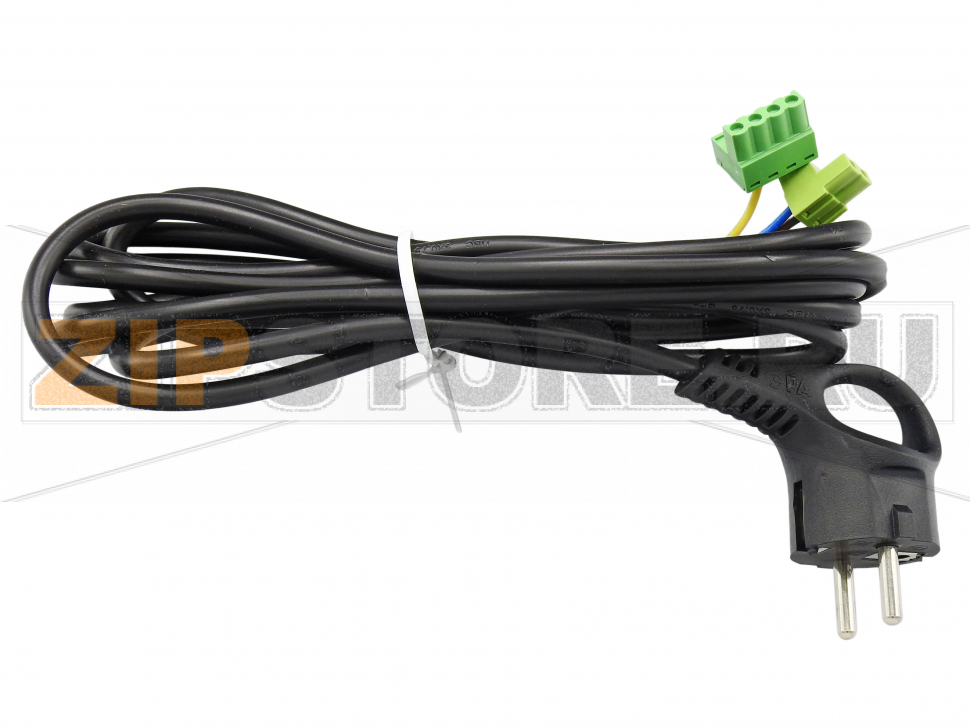

  • Шнур питания с евро-вилкой - 1 шт.

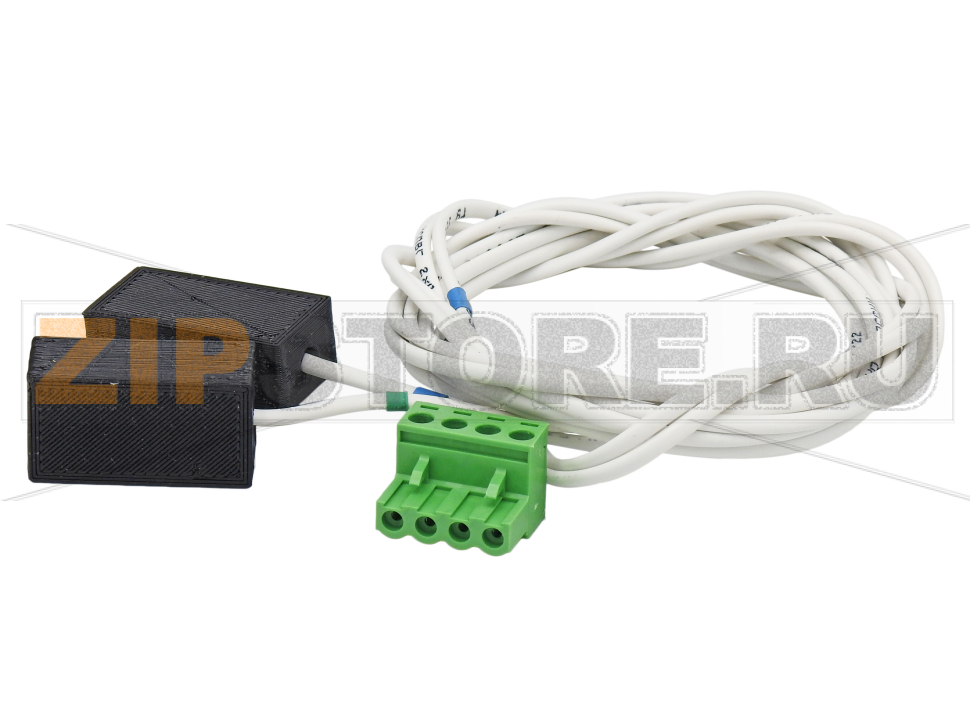

  • Фотоэлементы - 1 шт.

Конструкция

  1. Конструктивно пульт управления выполнен в виде малогабаритного блока в пластиковом корпусе.
  2. Внутри корпуса расположены плата управления.
  3. На передней панели пульта расположены следующие кнопки управления:
    • кнопка включения – выключения питания пульта управления «On/Off»
    • кнопка выбора автоматического режима работы «Auto/Manual»;
    • кнопка подсветки «Lamp»;
  4. Рядом с кнопками находятся светодиоды, индицирующие нажатие соответствующей кнопки.

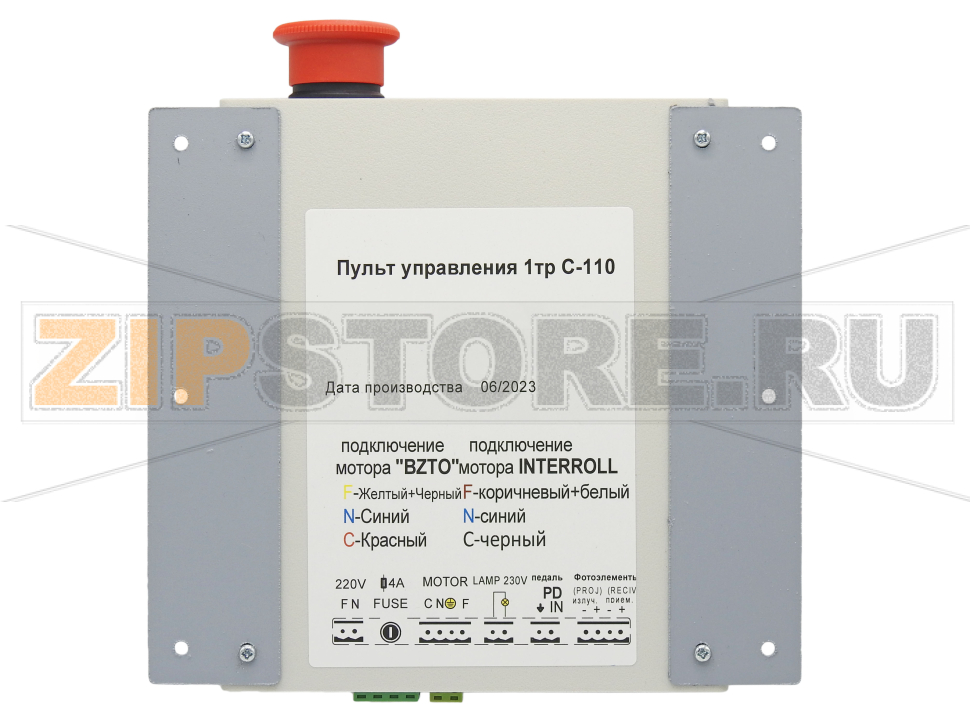

  5. На задней панели пульта расположены разъемы связи с двигателем транспортера, педалью, фотодатчиком и лампой подсветки кассы.

Указание мер безопасности

  1. Конструкция корпуса пульта управления обеспечивает защиту в соответствии с группой IP-50 по ГОСТ 14254-96.
  2. По способу защиты человека от поражения электрическим током пульт относится к классу 01 в соответствии с ГОСТ 12.2.007.0-75.
  3. При установке и эксплуатации пульт управления должен быть надежно заземлен. Для заземления используется кабель питания с трехконтактной сетевой вилкой с заземляющим контактом (евро-стандарт).
  4. Пульт управления не является источником пожара, агрессивных и токсичных выделений. Пульт управления соответствует требованиям безопасности ГОСТ 12.2.007.0-75 и ГОСТ P 51350-99.
  5. Величина воздушных зазоров и путей утечки между цепями соответствует требованиям приложения D ГОСТ 51350-99 для категории монтажа 1 и степени загрязнения 1.
  6. Изоляция электрических цепей относительно корпуса и между собой выдерживает действие испытательного напряжения 0,5 кВ синусоидальной формы частотой от 45 до 65 Гц.
  7. Сопротивление изоляции электрических цепей с номинальным напряжением до 500В не менее 2МОм в нормальных условиях эксплуатации.
  8. При монтаже, установке и эксплуатации пульта следует руководствоваться «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей» и разделом «К» «Правил техники безопасности и производственной санитарии в электронной промышленности».
  9. В соответствии с разделом «К», работать с пультом управления допускается персоналу, имеющему I квалификационную группу по технике безопасности.

Подготовка к работе и порядок работы

  1. Подключите кабель от двигателя транспортера к разъему «Motor» на задней панели пульта управления согласно схеме на корпусе.
  2. Подключите кабель от педали к разъему «PD» пульта.
  3. Подключите кабель от фотодатчика к разъему «Foto» пульта.
  4. Подключите кабель от лампы подсветки кассы к разъему «Lamp».
  5. Подключите сетевой кабель 220В к разъему «~ 220В».
  6. Включите кнопку «On/Off».
  7. Выберите нужный режим работы кнопками управления на передней панели пульта и приступайте к работе.

Характерные неисправности и методы их устранения

  1. Неисправность: После включения питания светодиод HL11 на плате управления не светится.
    Вероятная причина: Отсутствует напряжение +5В.
    Метод устранения: Проверьте блок питания на плате.

  2. Неисправность: Не мигает светодиод HL10 после загрузки управляющей программы в контроллер.
    Вероятная причина: Неисправен PIC контроллер.
    Метод устранения: Заменить микросхему D5 на плате управления.

  3. Неисправность: Не вращается двигатель транспортера.
    Вероятная причина: При наличии управляющего сигнала отказ микросхемы VD1 или VT1 на плате
    Метод устранения: Заменить VD1 или VT1.

  4. Неисправность: Не останавливается двигатель при пересечении луча инфракрасного (ИК) диода товаром.
    Вероятная причина: Не работоспособен ИК диод или ИК приемник.
    Метод устранения: Заменить ИК диод или ИК приемник.

  5. Неисправность: Не горит лампа подсветки.
    Вероятная причина: Сгорела лампа или отказали элементы VD2, или VT2 на плате нагрузки.
    Метод устранения: Заменить лампу, VD2 или VT2.

Характеристики

Производитель БЗТО (Борский завод торгового оборудования, BZTO)
Запчасть предназначена для кассового бокса
Тип запчасти Пульт управления
Фото актуальное Да
Страна производства Россия



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Пульт управления 1тр с комплектом фотоэлементов для BZTO (аналог).

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Пульт управления 1тр с комплектом фотоэлементов для BZTO (аналог) на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
