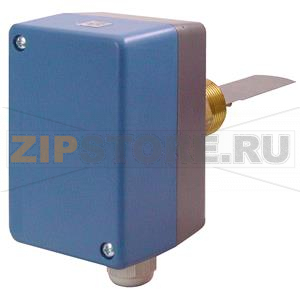

Реле протока для гидравлических систем, PN10, DN32...200 Siemens QVE1900

Описание товара

Реле протока Siemens QVE1900 (PN10, DN32…200) предназначено для контроля циркуляции жидкости в гидравлических и HVAC-системах. Устройство фиксирует наличие или отсутствие расхода и формирует дискретный сигнал для автоматики, защищая насосы, теплообменники, котлы и чиллеры от работы «всухую», перегрева и замерзания. Применяется в контуре отопления, охлаждения, технологического водоснабжения и в узлах с переменным расходом, где требуется надежное подтверждение движения среды.

Принцип работы и область применения

Реле относится к лопастным датчикам: поток отклоняет лопасть, которая через механизм воздействует на электромеханический микропереключатель. Порог срабатывания обычно регулируется натяжением пружины и подбором лопасти под диаметр трубопровода. Siemens QVE1900 монтируют на прямых участках, чтобы исключить влияние завихрений, и применяют для межблокировок: разрешение пуска насоса, подтверждение циркуляции перед включением теплообменного оборудования, сигнал аварии при падении расхода.

Как понять, что реле протока вышло из строя

• Система выдает тревогу «нет протока» при фактическом наличии циркуляции.
• Ложные срабатывания: частые отключения оборудования без объективных причин.
• Отсутствие изменения состояния контактов при ручном нажатии на лопасть (проверка прибором).
• Зависание лопасти в одном положении, рывки или заедания при слабом потоке.
• Подгорание или залипание контактов, нестабильная проводимость.
• Подтекания в месте ввода или разборных соединений после длительной эксплуатации.

Основные причины поломок

• Загрязнение среды: окалина, накипь, ржавчина и механические примеси, вызывающие заклинивание механизма.
• Гидроудары и вибрации, приводящие к деформации лопасти или износу шарниров и пружины.
• Неверный монтаж: неподходящая длина лопасти для DN, отсутствие прямых участков, неправильная ориентация по потоку.
• Эксплуатация за пределами рабочих условий по давлению, температуре или типу среды.
• Электрическая перегрузка контактов из‑за прямого коммутирования мощных нагрузок без промежуточного реле.
• Отсутствие фильтрации и водоподготовки, ускоряющее коррозию и отложения.

Рекомендации по уходу и эксплуатации

• Обеспечьте установку сетчатого фильтра перед реле протока и регулярную промывку системы.
• Периодически (например, сезонно) проверяйте свободный ход лопасти и чистоту внутренней полости; при необходимости аккуратно очищайте от отложений.
• Проверяйте работу контактов тестером при имитации потока (осторожно, с отключением питания).
• Подтверждайте корректность уставки: реле не должно «дребезжать» на штатном минимальном расходе и не должно запаздывать при пуске.
• Используйте промежуточные реле или входы автоматики, соответствующие коммутируемой нагрузке.
• Контролируйте герметичность соединений и состояние уплотнений после обслуживания.
• Ведите журнал проверок и обслуживаний: дата, состояние, принятые меры.

Монтажные замечания

• Соблюдайте направление стрелки по потоку и требования к прямым участкам до и после места установки.
• Подбирайте лопасть под фактический DN; лишнюю длину укорачивайте согласно инструкции.
• Избегайте установки сразу за отводами, задвижками, насосами и тройниками для уменьшения турбулентности.
• Обеспечьте доступ для ревизии и возможности снятия крышки без демонтажа участка трубопровода.

Замена и подбор

При замене Siemens QVE1900 ориентируйтесь на диаметр трубопровода, тип и чистоту среды, требования автоматики и условия эксплуатации. Используйте штатные лопасти и аксессуары. После монтажа выполните проверку: пуск при минимальном расчетном расходе, контроль отсутствия ложных срабатываний и подтверждение состояния контактов в системе управления.
