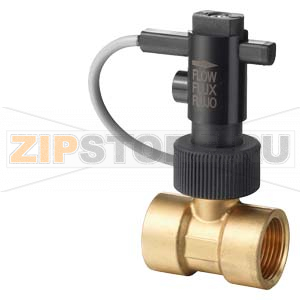

Реле протока для жидкостей в трубопроводах DN 10 Siemens QVE1902.010

Описание товара

Реле протока для жидкостей в трубопроводах DN 10 Siemens QVE1902.010 предназначено для контроля наличия и минимального уровня расхода в системах отопления, охлаждения и водоснабжения. Устройство используется для защиты насосов и теплообменников от работы “всухую”, для разрешения запуска котлов и чиллеров при наличии реального протока, а также для формирования аварийной сигнализации при падении расхода. В типовых схемах реле выступает как контактовый датчик: при достижении заданного порога оно замыкает или размыкает электрическую цепь автоматики.

Для корректной работы Siemens QVE1902.010 важно обеспечить правильный монтаж: соблюдать направление потока, установленное на корпусе, размещать устройство на прямом участке трубопровода, избегая зон турбулентности (непосредственно после колен, насосов, задвижек), и обеспечивать доступ для обслуживания. В линиях с загрязненной водой рекомендуется предусмотреть фильтр-грязевик перед реле.

Причины поломок

• Механическое загрязнение: отложения, взвесь, окалина и продукты коррозии могут блокировать подвижные элементы, снижать чувствительность или вызывать заклинивание.
• Гидроудары и вибрации: резкие перепады давления и механические колебания приводят к износу узлов и нарушению герметичности.
• Несоответствие среды: использование агрессивных жидкостей, неподходящей концентрации гликоля или эксплуатация вне допустимых температур/давлений ускоряют деградацию материалов.
• Ошибки монтажа: установка против направления потока, недостаточные прямые участки, монтаж в зоне с завоздушиванием или кавитацией.
• Электрические перегрузки: подключение индуктивной нагрузки без искрогасительных цепей, превышение допустимого тока по контактам, попадание влаги в клеммный отсек.

Как понять, что запчасть вышла из строя

• Оборудование не запускается при очевидном наличии расхода (насос работает, в линии есть давление), либо, наоборот, не отключается при его исчезновении.
• Ложные срабатывания: частые и необоснованные переключения контактов при стабильном режиме работы системы.
• Отсутствие реакции на изменение расхода после чистки фильтра и удаления воздушных пробок.
• Анализ цепи: при проверке мультиметром контакт не переключается при создании условий протока.
• Визуальные признаки: следы подтеков, коррозии, повреждения корпуса, люфт подвижных частей, следы перегрева в клеммнике.

Диагностика и базовые проверки

• Проверить фильтры и грязевики, убедиться в отсутствии засоров перед реле протока Siemens QVE1902.010.
• Удалить воздух из участка трубопровода, нормализовать направление потока и устойчивость режима насоса.
• Проверить правильность подключения и состояние контактов, при необходимости отключить от автоматики и прозвонить контактную группу.
• Оценить состояние уплотнений и кабельного ввода, исключить попадание влаги.
• Если предусмотрена регулировка чувствительности, вернуть установку к рекомендуемому порогу и провести контрольный пуск.

Рекомендации по уходу и эксплуатации

• Плановое обслуживание: периодически очищать участок трубопровода, проводить промывку системы и чистку фильтров, снимать реле для осмотра и удаления отложений.
• Защита электрики: применять искрогасительные цепочки при коммутации индуктивных нагрузок, следить за надежностью клемм и отсутствием конденсата.
• Соблюдение условий: эксплуатировать Siemens QVE1902.010 только в средах, совместимых с материалами прибора; избегать работы вне допустимых температур и давлений.
• Монтажные меры: обеспечивать прямые участки до и после реле, не располагать его сразу после насосов и дросселирующих устройств; ориентировать по стрелке на корпусе.
• Периодические тесты: с заданной периодичностью проверять срабатывание реле под нагрузкой, фиксировать результаты в журнале обслуживания.
• Профилактика загрязнений: использовать грязевики, магнитные фильтры и качественную подготовку теплоносителя для снижения образования отложений.

При обнаружении критических дефектов — трещин корпуса, стойкой потери переключения контактов или следов сильной коррозии — реле протока для жидкостей в трубопроводах DN 10 Siemens QVE1902.010 подлежит замене. Все работы по монтажу и обслуживанию выполнять при снятом напряжении и сброшенном давлении в трубопроводе.
