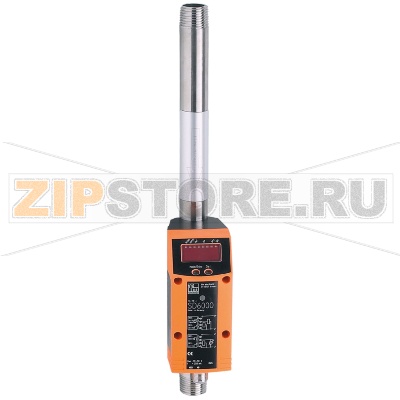

Расходомер газа IFM SD6101

Описание товара

• Датчик расхода газа
• PNP
• Коммутационный сигнал
• Аналоговый сигнал
• Импульсный сигнал
• IO-Link (конфигурируемый)
• Предел прочности по давлению: 16 bar
• 1/2" NPT DN15
• Разъем

Расходомер газа IFM SD6101 (SDN12DGXFPKG/US-100) предназначен для мониторинга расхода и контроля потребления сжатого воздуха и технических газов в промышленных системах. Прибор интегрируется в трубопровод 1/2" NPT (DN15) и обеспечивает коммутирующий, аналоговый и импульсный выходы, а также цифровой обмен по IO-Link для настройки и диагностики. Такое сочетание сигналов позволяет использовать датчик как для локального порогового контроля, так и для точного учета, передачи данных в систему управления и анализа эффективности.

IFM SD6101 применяют для: контроля утечек, оптимизации расхода воздуха в пневмосетях, мониторинга потребления по участкам, защиты оборудования от недо- или перерасхода, а также для учета энергозатрат. Конструкция рассчитана на работу с сухими, неагрессивными газами, совместимыми с материалами датчика. Для стабильности измерений рекомендуется обеспечивать адекватную фильтрацию и отсутствие конденсата в линии.

Как понять, что датчик вышел из строя

• Отсутствие переключения выходов при очевидном изменении расхода, либо постоянное сработанное состояние PNP-выхода.
• Нестабильные или «скачущие» показания, дрейф нуля, значимые расхождения с эталонными приборами.
• Нет сигнала на аналоговом/импульсном выходе при наличии питания и потока.
• Ошибки индикации, аварийные коды, отсутствие связи по IO-Link при исправном кабеле.
• Повышенный нагрев корпуса, запах перегрева, срабатывание защиты источника питания.
• Следы влаги внутри разъема, коррозия контактов, подсос воздуха через резьбовое соединение.

Типичные причины поломок

• Загрязнение чувствительного элемента продуктами износа, маслом, пылью, конденсатом.
• Работа за пределами условий: превышение давления, импульсные гидроудары, неподходящая среда (агрессивные газы, высокая влажность).
• Ошибки монтажа: чрезмерный крутящий момент на резьбе 1/2" NPT, негерметичное уплотнение, неправильная ориентация потока.
• Нарушение электрического подключения: переполюсовка, короткое замыкание нагрузки, отсутствие заземления, сильные помехи.
• Механические воздействия: вибрации без демпфирования, удары по корпусу, натяжение кабеля у разъема.
• Несвоевременное обслуживание: отсутствие фильтрации, невыведение конденсата, длительная работа с загрязненной средой.

Рекомендации по уходу и эксплуатации

• Обеспечьте фильтрацию газа и удаление конденсата перед датчиком; поддерживайте сухость и чистоту среды.
• Периодически проверяйте герметичность соединения 1/2" NPT (используйте подходящее уплотнение, не перетягивайте резьбу).
• Контролируйте состояние разъема и кабеля: отсутствие коррозии, натяжения, заломов; применяйте экранированные кабели при помехах.
• Планово очищайте наружные поверхности; при необходимости аккуратно продувайте линию. Не используйте агрессивные растворители.
• Проводите верификацию показаний по контрольному участку/эталону, корректируйте уставки порогов.
• Используйте IO-Link для резервного копирования параметров, диагностики и оперативной перенастройки.
• Избегайте работы при давлениях и температурах вне допустимых значений, не допускайте гидроударов.
• Соблюдайте прямолинейные участки до/после точки врезки и рекомендации по монтажной ориентации для стабильности измерений.
• Храните и транспортируйте датчик в сухих, чистых условиях, закрывая разъем штатной заглушкой.

Расходомер газа IFM SD6101 (SDN12DGXFPKG/US-100) сочетает функциональные выходы и цифровую связь, что облегчает внедрение в существующие системы автоматизации и делает прибор удобным для технического обслуживания. Соблюдение рекомендаций по монтажу и уходу повышает точность, продлевает срок службы и снижает риск внеплановых остановок.
