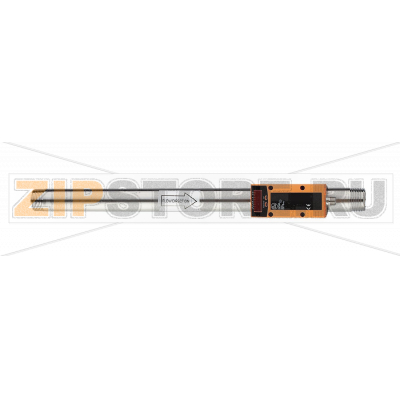

Расходомер газа IFM SD8100

Каталожный номер SDR11DGXFPKG/US-100
Розничная цена
1 484 EUR с НДС
array(34) { ["id"]=> string(6) "527557" ["product_id"]=> string(6) "589760" ["id_1c"]=> NULL ["sku"]=> string(19) "SDR11DGXFPKG/US-100" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(146501) ["primary_price"]=> string(11) "1542.069526" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "b2db17f383acf6aec3bda4992bc22579" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(146501) ["unconverted_price"]=> float(1484.4) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(146501) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [42527]=> string(3) "IFM" } ["tip_zapchasti"]=> array(1) { [43460]=> string(27) "Датчик (сенсор)" } } }
146 501 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Датчик расхода газа
  • PNP
  • коммутационный сигнал
  • аналоговый сигнал
  • импульсный сигнал
  • IO-Link
  • (конфигурируемый)
  • Температура измеряемой среды 0...60 °C
  • Предел прочности по давлению 16 bar
  • R 1 DN25
  • Разъем
  • [Ar]: Диапазон измерения 1,2...366,6 m³/h
  • [CO2]: Диапазон измерения 0,8...223,6 m³/h
  • [N2]: Диапазон измерения 0,8...225 m³/h

Расходомер газа IFM SD8100 (каталожный номер SDR11DGXFPKG/US-100) предназначен для мониторинга потребления сжатого воздуха и инертных газов, контроля утечек и учета энергии на участках распределения. Принцип работы основан на термоанемометрическом измерении массового расхода, что обеспечивает стабильность показаний на широком диапазоне скоростей потока. Устройство подходит для интеграции в существующие системы автоматизации и энергоучета благодаря наличию нескольких выходов и поддержке цифровой коммуникации.

Область применения и особенности эксплуатации

IFM SD8100 применяют на линиях сжатого воздуха, азота, аргона, CO2 в цехах, на участках пневмооборудования, в компрессорных и на распределительных коллекторах. Датчик помогает распределять затраты по участкам, выявлять неэффективное потребление и отслеживать тренды. Для корректной работы важно соблюдать направление потока, обеспечить прямые участки до и после точки монтажа и исключить попадание конденсата на чувствительный элемент.

Монтаж и ввод в эксплуатацию

Рекомендуется устанавливать прибор на горизонтальных участках трубопровода, избегать зон турбулентности (после колен, дросселей, компрессоров) и мест возможного скопления влаги. Соединение выполнять с использованием подходящих уплотнений, не допуская попадания фрагментов ленты или герметика в поток. После монтажа выполнить базовую настройку: проверку направления потока, установку единиц измерения, конфигурацию выходов и при необходимости «обнуление» при нулевом расходе. При подключении к системе управления проверить корректность электрических соединений и экранирование кабелей.

Как понять, что запчасть вышла из строя

  • Показания нестабильны либо остаются нулевыми при очевидном наличии потока.
  • Существенный дрейф показаний по сравнению с эталонным прибором или балансом компрессора.
  • Выходы не коммутируют, импульсный выход не учитывается, связь по IO-Link не устанавливается.
  • На дисплее появляются сообщения об ошибке/диагностике или некорректные значения температуры.
  • Резкое увеличение времени отклика после пусков или изменений нагрузки.

Типичные причины поломок

  • Загрязнение чувствительного элемента маслом, пылью, продуктами коррозии при недостаточной фильтрации.
  • Попадание конденсата, работа вне допустимой температуры среды или при гидроударах и пульсациях давления.
  • Неверное электроподключение, переполюсовка, короткие замыкания, недостаточное заземление.
  • Механические нагрузки: вибрации, перекручивание корпуса при монтаже, ударные воздействия.
  • Нарушение герметичности уплотнений и проникновение влаги внутрь разъема.
  • Несоответствие калибровки типу газа или изменению состава среды.

Диагностика неисправностей

Сравните текущие показания IFM SD8100 (SDR11DGXFPKG/US-100) с контрольным прибором или расчетом по компрессору. Проверьте состояние фильтров и наличие конденсата, целостность кабеля, корректность параметров конфигурации и направленность установки. При наличии цифровой связи проанализируйте диагностические события и состояние каналов. Если после очистки и перенастройки отклонения сохраняются, прибор следует снять и направить на проверку.

Рекомендации по уходу и профилактике

  • Обеспечьте ступенчатую фильтрацию и эффективное осушение воздуха/газа перед датчиком.
  • Периодически выполняйте визуальный осмотр и мягкую сухую очистку чувствительного элемента; не используйте абразивы и агрессивные растворители.
  • Проверяйте затяжку резьбовых соединений и состояние уплотнений, исключайте подсос воздуха.
  • Раз в установленный регламентом период сверяйте показания с эталоном и корректируйте параметры.
  • Храните резервную копию настроек и схем подключения; при работах по электрике отключайте питание.
  • Избегайте монтажа в точках с сильными пульсациями потока и вибрациями; при необходимости используйте демпфирование.

Соблюдение указанных рекомендаций повысит надежность работы расходомера газа IFM SD8100 и снизит риск внеплановых простоев. При возникновении сомнений в корректности измерений или повреждении корпуса рекомендуется обратиться в сервис для диагностики и восстановления.

Характеристики

Производитель IFM
Тип запчасти Датчик (сенсор)



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Расходомер газа IFM SD8100.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Расходомер газа IFM SD8100 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
