Распределительная коробка; DALI; 1 вход; 5 вывода; Код. I; MIDI; черные Wago 899-631/313-000

Name: Распределительная коробка; DALI; 1 вход; 5 вывода; Код. I; MIDI; черные Wago 899-631/313-000
Brand: Wago
SKU: 899-631/313-000

Каталожный номер 899-631/313-000

Распределительная коробка; DALI; 1 вход; 5 вывода; Код. I; MIDI; черные Wago 899-631/313-000 - Распределительная коробка; DALI; 1 вход; 5 вывода; Код. I; MIDI; черные Wago 899-631/313-000

Розничная цена

115 $ с НДС

array(34) { ["id"]=> string(6) "163879" ["product_id"]=> string(6) "226558" ["id_1c"]=> NULL ["sku"]=> string(15) "899-631/313-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "899-631/313-000" ["image_id"]=> NULL ["price"]=> float(10920) ["primary_price"]=> string(9) "114.94392" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(10920) ["unconverted_price"]=> float(114.94) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(10920) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 10 920 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

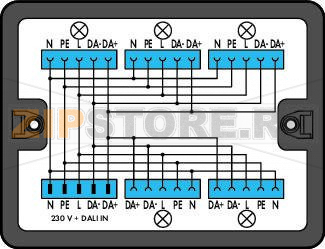

Распределительная коробка WINSTA® предназначена для подключения 5‑полюсных DALI-светильников. Питание 230 В и шина DALI для управления световыми сценами объединены в одной линии.

Примечание по защите от неправильного подключения

Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:

подключение с другим числом контактов;
подключение с поворотом на 180°;
подключение с поперечным смещением;
подключение по одному контакту.

Электрические данные

Примечание по контактному сопротивлению

Контактное сопротивление: примерно 1 мОм

Штекер/розетка: контактное сопротивление примерно 0,25 мОм

Номиналы по IEC/EN 60664-1

Нормативный документ	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	25 A
Обозначение (номиналы)	Категория перенапряжения III / Степень загрязнения 3

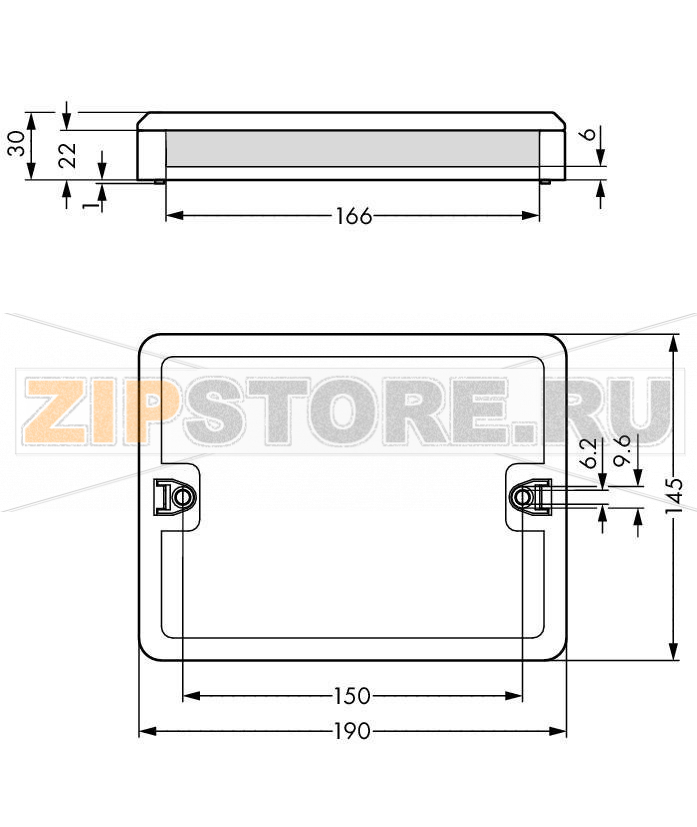

Геометрические данные

Ширина	190 mm / 7.48 inch
Высота	30 mm / 1.181 inch
Длина	145 mm / 5.709 inch

Механические данные

Технология	DALI
Внутренняя проводка	2,5 мм²
Кодирование	I
Тип монтажа	Адаптер для винтового монтажа на стену Крепление на монтажной плате
Степень защиты	IP20
Примечание по типу защиты	Только в сочленённом состоянии (компактные разъёмы не предназначены для установки в открытых, легко доступных местах).
Применение	Для функций диммирования (например, DALI)

Разъёмное соединение

Защита от перепутывания	Да
Фиксация	Рычаг-защёлка

Материалы

Цвет	чёрный
Изоляционный материал	Полиамид (PA66)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Вес	424,5 g

Требования к окружающей среде

Температура монтажа	-5 … +40 °C
Температура непрерывной эксплуатации	-35 … +85 °C
Примечание по рабочей температуре	Изолирующие компоненты рассчитаны на 105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4055143271721
Код ТН ВЭД	85366990990

Распределительная коробка WAGO 899-631/313-000 предназначена для построения DALI-систем освещения с одним входом питания и управления и пятью выходами на светильники или ветви линии. Решение относится к линейке WINSTA MIDI с кодированием I, что исключает несоответствующие соединения и ускоряет монтаж. Коробка объединяет силовую цепь 230 В и шину DALI в одном магистральном тракте, обеспечивая централизованное питание и адресуемое управление группами светильников.

Изделие рассчитано на применение внутри зданий: в офисных пространствах, торговых помещениях, образовательных учреждениях, логистических комплексах и на объектах, где требуется модульная реконфигурация световых линий. Коннекторы с рычагом-защёлкой обеспечивают надёжное сочленение без инструмента, а конструкция с защитой от неправильного подключения предотвращает ошибки при вводе оборудования в эксплуатацию и в процессе обслуживания. Монтаж выполняется на стену или монтажную плату, что упрощает интеграцию в потолочные зоны, короба и кабельные лотки.

При проектировании рекомендуется заранее выделять группы по функциям (рабочая зона, аварийное освещение, декоративная подсветка), маркировать ответвления и учитывать суммарную нагрузку и токи утечки, а также топологию DALI-шины. Следует соблюдать минимальный радиус изгиба кабелей, исключать натяжение на разъёмы и проверять фиксацию рычагов-защёлок после каждого сочленения. Для повышения стойкости к помехам целесообразно использовать соответствующие меры молниезащиты и ограничители перенапряжений на питающих вводах.

Возможные причины неисправностей

Механическое повреждение корпуса или фиксаторов при неосторожном демонтаже.
Перегрев из-за превышения допустимой нагрузки, плохой вентиляции или повышенной температуры окружающей среды.
Повышенное контактное сопротивление вследствие загрязнения, окисления или неполного сочленения разъёмов.
Воздействие перенапряжений в сети питания (импульсные помехи, броски напряжения).
Попадание пыли и мелких частиц внутрь разъёмов при эксплуатации в неподходящих условиях.
Использование несовместимых по кодированию компонентов или попытка соединения с несовпадающим числом контактов.

Как понять, что деталь вышла из строя

Светильники на отдельных выходах перестают отвечать на DALI-команды, наблюдается мерцание или произвольное отключение.
Невозможность адресации устройств в DALI-сети, частые ошибки при опросе.
Повышенный нагрев или потемнение пластика в зоне соединений, запах перегрева.
Ненадёжная фиксация разъёмов, люфт, повреждение или поломка рычага-защёлки.
Следы оплавления, обугливания, деформация корпуса.

Рекомендации по уходу и эксплуатации

Проводить визуальный осмотр при плановых обходах: чистота разъёмов, целостность фиксаторов, отсутствие нагрева.
Очищать от пыли сухой мягкой щёткой или сжатым воздухом; не применять агрессивные химические средства.
Периодически проверять качество сочленения: разъёмы должны быть полностью зафиксированы, рычаги-защёлки замкнуты.
Эксплуатировать в пределах допустимых температур и в сухих помещениях; исключать воздействие влаги и конденсата.
Не выполнять подключение/отключение под нагрузкой; все операции проводить при снятом напряжении.
Обеспечить защиту от перенапряжений на питающих вводах и корректное заземление системы.
Хранить в оригинальной упаковке, в сухом месте, без прямого солнечного излучения.

WAGO 899-631/313-000 — практичное и безопасное решение для гибкой организации DALI-освещения с быстрым монтажом и удобным обслуживанием. Соблюдение рекомендаций по установке и уходу обеспечивает стабильную работу системы и увеличивает срок службы оборудования.
