Коробка распределительная IFM EBC006

Описание товара

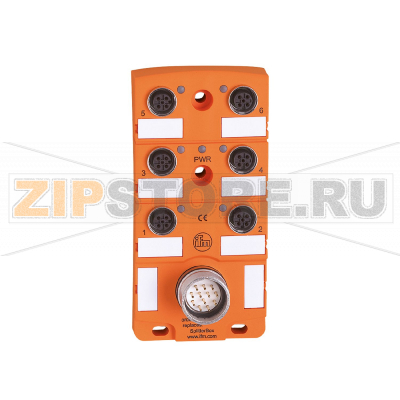

Распределительная коробка ZDO6H057MSS0000-00STAK120MSS (IFM EBC006) предназначена для объединения сигналов датчиков и исполнительных устройств в промышленной автоматике. Модель рассчитана на подключение оборудования со схемой PNP и использует стандартные промышленные разъемы M12, что упрощает монтаж, диагностику и обслуживание. Корпус из PA (полиамид) обеспечивает стойкость к ударам, вибрациям и действию многих технологических сред, а степень защиты IP67 позволяет эксплуатировать изделие в условиях повышенной влажности и пыли. Позолоченные контакты снижают переходное сопротивление и улучшают надежность коммутации, особенно при частых циклах разъединения/соединения. Отсутствие силикона делает изделие пригодным для зон с особыми требованиями к лакокрасочным процессам.

Назначение и области применения

Коробка используется для структурированного подключения датчиков и актуаторов на станках, конвейерах, в упаковочном и пищевом оборудовании, роботизированных ячейках, складской логистике. Консолидация линий через M12 снижает количество кабелей до шкафа управления, упрощает прокладку и повышает отказоустойчивость системы.

Основные особенности

• M12 распределительная коробка на 6 портов для PNP-сигналов.
• Корпус из полиамида (PA) с высокой механической стойкостью.
• Степень защиты IP67 при соблюдении правил монтажа и герметизации.
• Позолоченные контакты для стабильного контакта и защиты от окисления.
• Без силикона — совместимость с зонами окраски и контролируемыми средами.
• Совместимость со стандартными промышленными шнурами и кабелями M12.

Монтаж и эксплуатация

Распределительная коробка ZDO6H057MSS0000-00STAK120MSS устанавливается на ровную жесткую поверхность. Рекомендуется прокладывать кабели с учетом радиусов изгиба и разгрузки натяжения. Неиспользуемые порты закрывайте штатными заглушками для сохранения IP67. Подключайте датчики/исполнительные устройства PNP, соблюдая распиновку и полярность. Для точных электрических параметров (напряжение питания, допустимые токи по портам и суммарная нагрузка) ориентируйтесь на паспорт изделия IFM EBC006.

Причины поломок

• Попадание влаги и пыли из-за поврежденных уплотнительных колец или неплотно закрученных коннекторов.
• Механические перегибы, изломы и натяжение кабелей, вибрационные нагрузки без фиксации.
• Превышение допустимого тока и перегрев контактов, искрение при подключении под нагрузкой.
• Химическое воздействие агрессивных сред, не совместимых с PA.
• Повреждение позолоченных контактов при загрязнении абразивными частицами и неправильной очистке.
• Нарушение монтажных рекомендаций (неверная распиновка, переполюсовка).

Как понять, что запчасть вышла из строя

• Периодические пропадания сигнала или полная потеря канала при исправных датчиках.
• Следы коррозии, потемнение или деформация контактов M12.
• Наличие влаги внутри порта, конденсат, следы подтеков.
• Следы перегрева: запах, изменение цвета пластика возле разъемов.
• Короткие замыкания между линиями при проверке мультиметром.
• Нестабильная работа сразу нескольких подключенных устройств при корректном питании.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте целостность уплотнений, состояние резьбы и плотность затяжки коннекторов.
• Используйте чистящие средства, совместимые с полиамидом; избегайте агрессивных растворителей.
• Держите неиспользуемые порты закрытыми заглушками для сохранения IP67.
• Не подключайте/отключайте под нагрузкой; обесточивайте линию перед обслуживанием.
• Соблюдайте рекомендуемый момент затяжки из паспорта, избегайте перетяжки разъемов M12.
• Обеспечьте разгрузку натяжения кабелей и правильную укладку жгутов.
• Регулярно проводите визуальный осмотр и тестирование сопротивления/изоляции.

Совместимость и безопасность

IFM EBC006 совместима со стандартной периферией на PNP. Перед вводом в эксплуатацию проверьте соответствие напряжения, типа датчиков, распиновки и требований по EMC вашей системе. При необходимости используйте экранированные кабели и заземление согласно схеме проекта.

Синонимы

Распределительная коробка M12; разветвитель датчиков; коммутационная коробка; пассивный хаб M12; джанкшен бокс; разветвительная коробка датчиков; распределитель сигналов PNP; 6-портовый сплиттер M12; распределительный блок для датчиков; концентратор M12.
