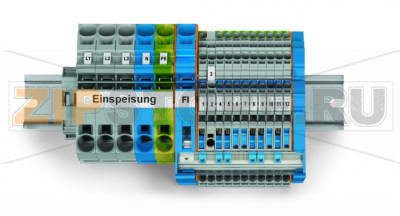

Распределительная панель TOPJOB® S Wago 821-104

Name: Распределительная панель TOPJOB® S Wago 821-104
Brand: Wago
SKU: 821-104

Каталожный номер 821-104

Розничная цена

194 $ с НДС

array(34) { ["id"]=> string(6) "165917" ["product_id"]=> string(6) "228532" ["id_1c"]=> NULL ["sku"]=> string(7) "821-104" ["sort"]=> string(1) "1" ["name"]=> string(7) "821-104" ["image_id"]=> NULL ["price"]=> float(18462) ["primary_price"]=> string(10) "194.331012" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(18462) ["unconverted_price"]=> float(194.33) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(18462) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 18 462 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Назначение

Для распределения сетевого питания с использованием двух устройств защитного отключения (FI/УЗО). Включает все необходимые компоненты для проводного соединения клемм питания и подсоединения 9 цепей переменного тока и 1 трехфазной цепи.

Распределение потенциалов FI через две N-шины 10 × 3 мм. Разделение нейтральных потенциалов для измерения сопротивления изоляции — с помощью сдвижной клеммной перемычки размыкания нейтрали внутри многоуровневой монтажной клеммы.

Содержимое полного пакета

Количество	Артикул	Описание
16	2003-7641	Многоуровневые клеммы для монтажа, NT/L/PE, 4 мм² / AWG 12
2	2003-7642	Многоуровневые клеммы для монтажа, L/L, 4 мм² / AWG 12
2	2003-7692	Торцевая и промежуточная пластина
3	2016-7601	2-проводные клеммы питания для распределительных коробок, серые, 16 мм² / AWG 4
1	2016-7604	2-проводные клеммы питания для распределительных коробок, синие, 16 мм² / AWG 6
1	2016-7607	2-проводные клеммы с заземлением, желто-зеленые, 16 мм² / AWG 6
1	2016-7692	Торцевая и промежуточная пластина
2	2016-7714	1-проводные клеммы с размыкателем нейтрали, синие, 16 мм² / AWG 6
1	2016-7792	Торцевая и промежуточная пластина
1	249-117	Оконечный стопор, ширина 10 мм / 0,394″
2	2009-305	Держатель шины с функцией оконечного стопора
1	210-133	Шина, луженая, 0,2 м
1	777-303	Крышка для N-шины, прозрачная, 0,2 м
1	2009-110	Маркировочные полоски, белые, 0,5 м
1	793-5566	Маркировочная карта WMB 1–50
1	793-5472	Маркировочная карта WMB L1, L2 … N, PE
1	210-110	Перо, не оставляющее подтеков

Материальные данные

Пожарная нагрузка	6,978 MJ
Вес	471,6 г

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	QU
GTIN	4045454229849
Код ТН ВЭД	80808080888

Распределительная панель TOPJOB® S Wago 821-104 предназначена для компактной и безопасной организации питания однофазных и трехфазных потребителей с использованием двух устройств защитного отключения. Конструкция основана на клеммах серии TOPJOB® S с пружинным зажимом, что обеспечивает стабильный контакт без обслуживания, быстрый монтаж и устойчивость к вибрациям. Две N-шины 10 × 3 мм позволяют разнести нейтральные потенциалы для отдельных групп, а встроенные клеммы с размыкателем нейтрали упрощают измерение сопротивления изоляции и сервисные проверки.

Комплект ориентирован на распределительные щиты и шкафы малой и средней мощности, где требуется подключение девяти однофазных линий и одной трехфазной цепи. Наличие серых, синих и PE-клемм упорядочивает подключение фазных, нейтральных и защитных проводников, а маркировочные аксессуары ускоряют идентификацию цепей и сокращают ошибки при обслуживании. Луженая шина и прозрачная крышка обеспечивают надежную токопроводящую шину и визуальный контроль подключения, а держатели шин выполняют также функцию стопоров на DIN-рейке.

Типичные причины неисправностей связаны, главным образом, с нарушениями монтажа и условий эксплуатации: неправильная подготовка проводника (слишком короткая/длинная зачистка), использование неподходящего сечения, отсутствие наконечников на многопроволочных жилах, механическое перетирание или натяжение кабелей, загрязнение и коррозия при повышенной влажности, перегрев вследствие перегрузки или слабого контакта, а также неверная работа со сдвижными перемычками нейтрали после измерений. Риск повреждений возрастает при неудовлетворительной маркировке, приводящей к перепутыванию цепей, и при превышении допустимых токовых нагрузок шин.

Признаки того, что узел вышел из строя или требует вмешательства: локальный нагрев клеммы или шины под нагрузкой, потемнение или обесцвечивание пластика, запах гари, следы копоти или оплавления изоляции у вводов, выпадение напряжения на нагрузке, периодические отказы при вибрации, следы дуги на токопроводящих частях, самопроизвольные срабатывания УЗО/автоматов из‑за утечек, отсутствие нейтрали после сервисных работ (перемычка разомкнута). Диагностика включает визуальный осмотр, проверку подтягом проводников (пружинный зажим не требует протяжки, но проводник не должен вытягиваться), измерение падения напряжения под нагрузкой, тепловизионный контроль и повторное измерение изоляции.

Рекомендации по уходу и эксплуатации: выполнять монтаж и обслуживание только при снятом напряжении; соблюдать длину зачистки и диапазон сечений, применять наконечники для многопроволочных жил; не допускать изгибных нагрузок на вводы и шины; защищать панель от влаги и агрессивных сред, содержать в чистоте (сухая протирка, без растворителей); контролировать состояние прозрачной крышки шины и фиксацию держателей; после измерений изоляции возвращать размыкатель нейтрали в рабочее положение; поддерживать актуальную маркировку цепей; периодически (1–2 раза в год, либо по регламенту объекта) проводить термоконтроль под нагрузкой. Пружинные клеммы TOPJOB® S не требуют регулярной протяжки, однако при обнаружении окисления или следов перегрева провод следует заново подготовить и повторно подключить.

Соблюдение указанных мер повышает надежность распределительной панели TOPJOB® S Wago 821-104, сокращает время простоя при сервисе и обеспечивает стабильную работу электрических цепей на всем сроке службы.

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
