Распределительный соединитель с трех фаз на одну; с избирательностью по фазе; 5-конт./3-конт.; Код. A; 1 вход; 5 вывода; белые Wago 770-690

Name: Распределительный соединитель с трех фаз на одну; с избирательностью по фазе; 5-конт./3-конт.; Код. A; 1 вход; 5 вывода; белые Wago 770-690
Brand: Wago
SKU: 770-690

Каталожный номер 770-690

Распределительный соединитель с трех фаз на одну; с избирательностью по фазе; 5-конт./3-конт.; Код. A; 1 вход; 5 вывода; белые Wago 770-690 Protected against mismating and maintenance-freeAdditional variable coding is possible....

Распределительный соединитель с трех фаз на одну; с избирательностью по фазе; 5-конт./3-конт.; Код. A; 1 вход; 5 вывода; белые Wago 770-690 - Распределительный соединитель с трех фаз на одну; с избирательностью по фазе; 5-конт./3-конт.; Код. A; 1 вход; 5 вывода; белые Wago 770-690

Розничная цена

21.86 $ с НДС

array(34) { ["id"]=> string(6) "163925" ["product_id"]=> string(6) "226604" ["id_1c"]=> NULL ["sku"]=> string(7) "770-690" ["sort"]=> string(1) "0" ["name"]=> string(7) "770-690" ["image_id"]=> NULL ["price"]=> float(2077) ["primary_price"]=> string(9) "21.862502" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(2077) ["unconverted_price"]=> float(21.86) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(2077) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "10" ["min_zakaz"]=> string(2) "10" ["weight"]=> object(shopDimensionValue)#1051 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 2077 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Protected against mismating and maintenance-free
Additional variable coding is possible.

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Номинальное напряжение (III / 3) 2	250 V
Номинальное импульсное напряжение (III / 3) 2	4 kV
Legend (ratings)	(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	600 V
Rated current per UL 1977 (factory wiring only)	23 A

Данные соединения

Число полюсов	5
Общее число потенциалов	5

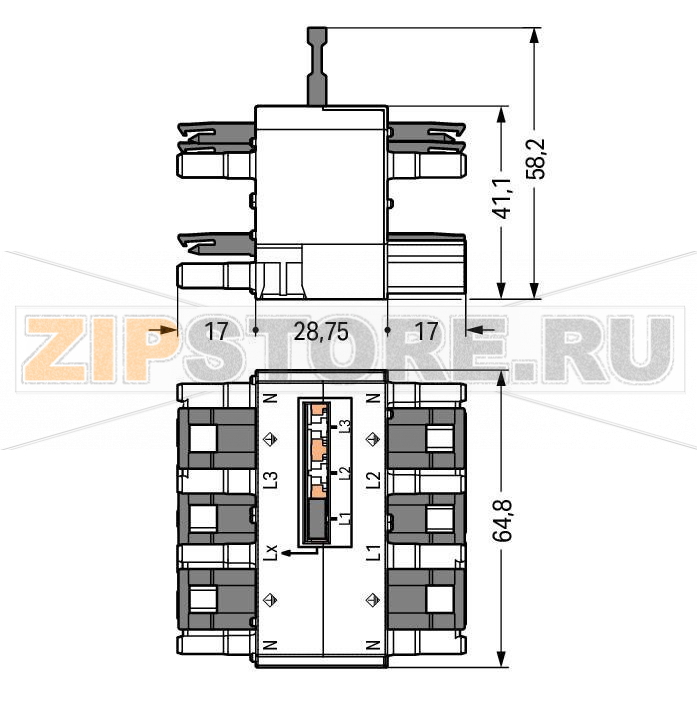

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	64,8 mm / 2.551 inch
Высота	41,1 mm / 1.618 inch
Длина	62,75 mm / 2.47 inch

Механические данные

Кодирование	A
Сила сопряжения штекерного соединения	approx. 20 … 70 N (depending on pole number)
Удерживающая сила штекерного соединения	если заблокировано: > 80N
Расцепляющая сила штекерного соединения	Unlocked: approx. 20 … 70 N (depending on pole number)
Число циклов сопряжения	?200, без резистивной нагрузки 100, с резистивной нагрузкой IN = 25 A, протестированы (4 мм?/AWG 12)
Type of distribution connector	Three-phase to single-phase distribution connector
Степень защиты	IP20
Примечание по типу защиты	Only in mated condition (These compact connectors are not designed for use in open, easily accessible areas.)
Применение	General mains applications

Plug connection

Contact type (pluggable connector)	Socket/plug
Mismating protection	Yes
защелка	locking lever
Locking lever	yes

Material Data

Цвет	белые
Изоляционный материал	Полиамид (PA66)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	1,359 MJ
Вес	87,5 g

Environmental Requirements

Processing temperature	-5 … +40 °C
Continuous operating temperature	-35 … +85 °C
Примечание по постоянной рабочей температуре	Изолирующие компоненты для температур ? 105°C

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4045454530945
Customs tariff number	85366990990
