Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, устройств, печатных плат и распределительных шкафов) комплектуются на заводе фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только при использовании тонкопроволочных выводов (штекер/розетка).
Примечание по защите от неправильного подсоединения:Применительно к рынку США: некоторые версии могут использоваться для размыкания цепи в соответствии с UL‑сертификатом в отдельных приложениях при токах менее 5 А и напряжениях до 600 В. За дополнительной информацией обратитесь в местный офис продаж.
Электрические данные
| Примечание по контактному сопротивлению |
контактное соединение: примерно 1 мОм пара штекер/розетка: примерно 0,25 мОм |
Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальный ток | 16 A |
| Пояснение (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Сертификация по UL 1977
| Номинальное напряжение по UL 1977 (только заводская проводка) | 600 V |
| Номинальный ток по UL 1977 (только заводская проводка) | 14 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Способ приведения в действие | Инструмент Вставка (push-in) |
| Номинальное сечение | 1,5 мм² |
| Диапазон однопроволочных проводников | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Однопроволочные, прямое подключение | 0,75 … 1,5 мм² / 20 … 16 AWG |
| Многопроволочные, подключаемые | 0,25 … 1,0 мм² / 22 … 18 AWG |
| Тонкие многопроволочные | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Многопроволочные с изолированным наконечником | 0,25 … 0,75 мм² / 22 … 20 AWG |
| Многопроволочные с неізолированным наконечником | 0,25 … 0,75 мм² / 22 … 20 AWG |
| Мин. многопроволочный с изолированным наконечником, push-in | 0,75 мм² / 20 AWG |
| Длина зачистки | 9 мм / 0.35 inch |
| Примечание (зачистка) | см. также упаковку или инструкцию |
| Число полюсов | 2 |
| Общее число точек подключения | 2 |
| Общее число потенциалов | 2 |
| Направление ввода жил относительно направления сочленения | 0 ° |

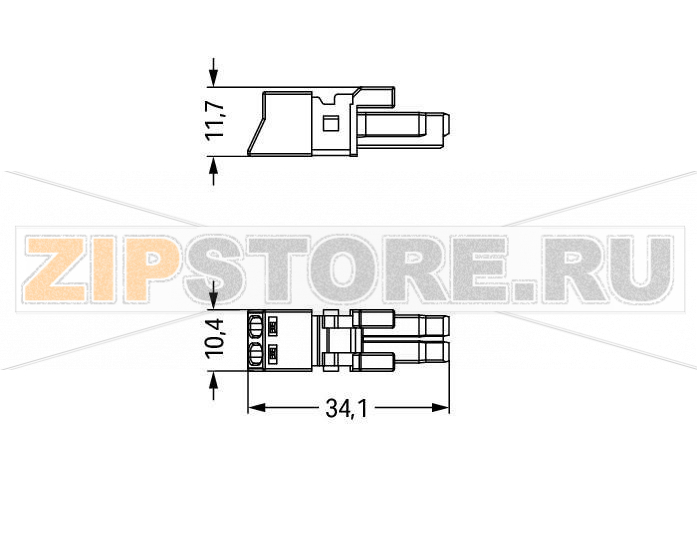

Геометрические данные
| Шаг контактов | 4,4 мм / 0.173 inch |
| Ширина | 10,4 мм / 0.409 inch |
| Высота | 11,7 мм / 0.461 inch |
| Длина | 34,1 мм / 1.343 inch |
Механические данные
| Кодирование | A |
| Сила сочленения | ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила соединения | при блокировке: > 80 Н |
| Сила расцепления | при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сочленения | до 200 без резистивной нагрузки; 100 при резистивной нагрузке IN = 16 A (испытано с 1,5 мм² / AWG 16) |
| Маркировка потенциалов | L N |
| Степень защиты | IP20 |
| Примечание по степени защиты | IP40 при использовании корпуса со снятием натяжения |
| Применение | Общие сетевые применения |
Штекерное соединение
| Тип контакта (плагин) | Гнездо (розетка) |
| Тип присоединения разъема | для проводников |
| Защита от неправильного сопряжения | Да |
| Защелка | фиксирующий рычаг |
| Фиксирующий рычаг | устанавливается дополнительно |
Материалы
| Цвет | черный |
| Изоляционный материал | Полиамид (PA66) |
| Пружина зажима | Хромоникелевая пружинная сталь (CrNi) |
| Контакты | Медь/медный сплав с защитным покрытием |
| Пожарная нагрузка | 0,052 MJ |
| Масса | 2,7 g |
Требования к окружающей среде
| Температура обработки | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание по рабочей температуре | Изоляционные компоненты рассчитаны на температурный класс до 105 °C |
Коммерческие данные
| Группа продукции | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | PL |
| GTIN | 4055143548458 |
| Код ТН ВЭД | 85366990990 |

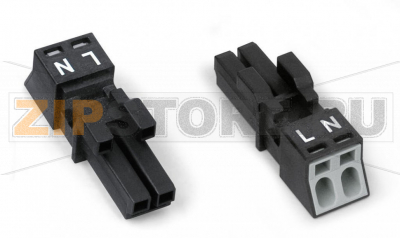

Разъем WAGO 890-202 (разъем; 2-пол.; код A; 1,5 мм²; черный) — компактное решение для быстрого и безопасного подключений в осветительных и общих сетевых системах. Конструкция с кодировкой исключает ошибочное сопряжение, а пружинная технология Push-in CAGE CLAMP упрощает монтаж и обеспечивает стабильный контакт без регулярного обслуживания. Разъем подходит для применения в легко доступных местах, где важны надежность фиксации и минимальный размер узла.
Область применения WAGO 890-202 — подключение питания к светильникам, драйверам, блокам автоматики, компонентам на DIN-рейке и печатным платам, а также быстрый сервисный демонтаж/монтаж узлов. Низкий профиль сокращает требования к монтажному пространству, а фиксация при помощи рычага предотвращает самопроизвольное расцепление под действием вибраций или натяжения проводов.
Причины отказов чаще всего связаны с нарушением правил монтажа или условиями эксплуатации. К типичным причинам относятся: неправильная зачистка проводника (слишком длинная или короткая), использование неподходящего типа или сечения проводов, отсутствие наконечников на многопроволочных жилах при push-in подключении, попадание загрязнений и влаги, превышение допустимой нагрузки по току, многократные циклы сочленения сверх ресурса, механические воздействия (удары, изгиб с натяжением), а также термоциклирование, приводящее к ослаблению контакта. Коррозия контактных поверхностей при неблагоприятной среде и применение нештатных химических средств для очистки также ускоряют деградацию.
Понять, что разъем или контактная группа WAGO 890-202 вышли из строя, можно по ряду признаков: локальный нагрев в точке подключения, потемнение или обесцвечивание пластика, следы оплавления или искрения, запах перегрева, периодические пропадания питания при легком шевелении кабеля, недостаточная фиксация штекера в гнезде, увеличенное контактное сопротивление (определяется косвенно по нагреву либо напрямую измерением), окисление видимых металлических частей, повреждение корпуса или рычага фиксации. При наличии таких симптомов необходимо остановить эксплуатацию и провести диагностику.
Рекомендации по уходу и эксплуатации: выполнять зачистку жил строго по указанной длине и использовать качественный инструмент; для многопроволочных жил применять наконечники соответствующего типа; перед вставкой убедиться в чистоте контактов и отсутствии влаги; не наносить смазки и агрессивные чистящие средства на контактные зоны; обеспечивать разгрузку по натяжению кабеля и исключать постоянные механические нагрузки; соблюдать температурные и электрические условия эксплуатации; не превышать рекомендованное число циклов сочленения; периодически проводить визуальный осмотр на предмет ослабления фиксации и признаков перегрева. При монтаже придерживаться полярности и кодировки, не допуская попыток сопряжения несовместимых коннекторов.
Соблюдение этих простых правил позволяет поддерживать надежность соединения и продлевать срок службы разъема WAGO 890-202 даже при интенсивной эксплуатации в составе осветительных линий и систем автоматики зданий.
