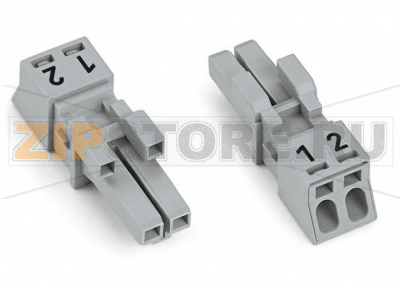

Разъем; 2-пол.; Код. B; 1,50 mm; серые Wago 890-242

Name: Разъем; 2-пол.; Код. B; 1,50 mm; серые Wago 890-242
Brand: Wago
SKU: 890-242

Каталожный номер 890-242

Разъем; 2-пол.; Код. B; 1,50 mm; серые Wago 890-242 - Разъем; 2-пол.; Код. B; 1,50 mm; серые Wago 890-242

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "163747" ["product_id"]=> string(6) "226426" ["id_1c"]=> NULL ["sku"]=> string(7) "890-242" ["sort"]=> string(1) "1" ["name"]=> string(7) "890-242" ["image_id"]=> NULL ["price"]=> float(188) ["primary_price"]=> string(8) "1.978888" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(188) ["unconverted_price"]=> float(1.97) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(188) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 188 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защита от неправильного соединения и отсутствие необходимости обслуживания
Технология пружинного зажима Push-in CAGE CLAMP®: одножильные проводники просто вставляются без инструмента
Низкий профиль при шаге 4,4 мм
Компоненты можно чётко маркировать и окрашивать под требования заказчика
В собранном виде установочные разъёмы соответствуют IP40 и пригодны для размещения в легко доступных зонах

Примечание:

Все соединители для фиксированного монтажа (защёлкивающиеся версии для светильников, приборов, всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надёжной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонких многопроволочных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения:

Все компоненты WINSTA® на 100% защищены от следующих ошибок подключения:

подсоединение с другим числом контактов
подсоединение с поворотом на 180°
подсоединение с поперечным смещением
подсоединение по одному контакту

Информация по безопасности (USR):

Для рынка США: некоторые версии допускают отключение тока в соответствии с сертификатом UL в отдельных случаях при токах ниже 5 A и напряжении до 600 V. За подробностями обращайтесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта ≈ 1 мОм

штекер/розетка: сопротивление контакта ≈ 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	16 A
Пояснение	Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1977

Номинальное напряжение (только заводская разводка), UL 1977	600 V
Номинальный ток (только заводская разводка), UL 1977	14 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	Инструмент Вставка (push-in)
Номинальное сечение	1,5 мм²
Размеры одножильных проводников	0,25 … 1,5 мм² / 22 … 16 AWG
Одножильные, прямое подключение	0,75 … 1,5 мм² / 20 … 16 AWG
Многожильные, подключаемые	0,25 … 1 мм² / 22 … 18 AWG
Тонкие многожильные проводники	0,25 … 1,5 мм² / 22 … 16 AWG
Многожильные с изолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Многожильные с неизолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Мин. сечение для вставки (многожильный с изолированным наконечником)	0,75 мм² / 20 AWG
Длина зачистки	9 мм / 0.35 inch
Примечание (длина зачистки)	см. также упаковку или инструкцию
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Направление ввода проводника к направлению сочленения	0 °

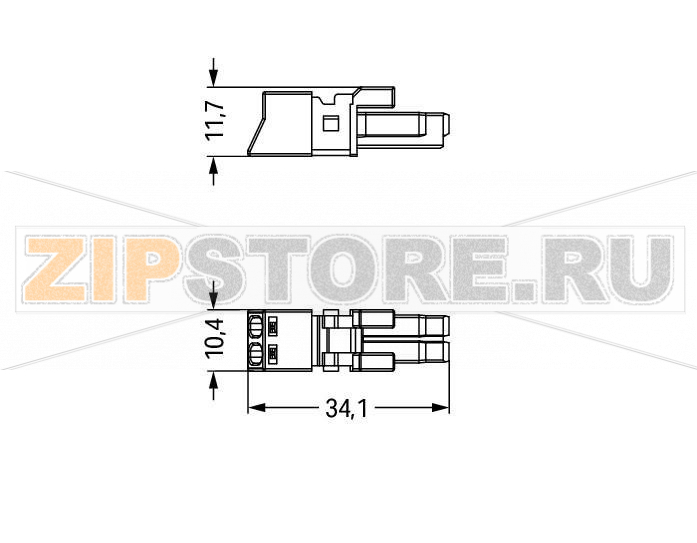

Геометрические данные

Шаг контактов	4,4 мм / 0.173 inch
Ширина	10,4 мм / 0.409 inch
Высота	11,7 мм / 0.461 inch
Длина	34,1 мм / 1.343 inch

Механические данные

Кодирование	B
Сила сочленения	≈ 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Сила расстыковки	при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов)
Число циклов соединения/разъединения	до 200 без резистивной нагрузки; 100 при IN = 16 A (испытано, 1,5 мм² / AWG 16)
Маркировка потенциалов	1 2
Степень защиты	IP20
Примечание по степени защиты	IP40 при использовании корпуса со снятием натяжения

Стыковочное соединение

Тип контакта	Гнездо (розетка)
Тип присоединения	для проводников
Защита от ошибочного сочленения	Да
Защёлка	рычаг-фиксатор
Рычаг-фиксатор	доустанавливаемый

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с покрытием
Пожарная нагрузка	0,052 MJ
Масса	2,6 g

Требования к окружающей среде

Температура монтажа/обработки	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание	Изолирующие компоненты рассчитаны на 105 °C

Коммерческие данные

Группа товаров	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4055143499583
Код ТН ВЭД	85366990990

Разъём WAGO 890-242 — компактное двухполюсное решение серии WINSTA MINI с кодировкой B для быстрой и безопасной коммутации в светотехнике, приборостроении и распределительных системах. Конструкция рассчитана на плотный монтаж и упорядоченную разводку в ограниченном пространстве. Пружинная технология Push-in CAGE CLAMP обеспечивает стабильный контакт без периодического подтягивания, снижая трудоёмкость обслуживания и риски ослабления соединения.

Разъём ориентирован на предсказуемую сборку: защита от ошибочного сочленения, маркировка полюсов и возможность установки рычага-фиксатора минимизируют вероятность неправильного подключения при серийной сборке и обслуживании. Корпус из PA66 устойчив к механическим воздействиям и температурным перепадам, а контактные элементы из меди/сплава с покрытием обеспечивают устойчивость к коррозии и стабильное переходное сопротивление. При установке в корпус со снятием натяжения достигается степень защиты IP40, что подходит для открытых и легкодоступных зон эксплуатации.

Типовые причины отказов разъёма WAGO 890-242 связаны не с конструкцией, а с условиями применения. Наиболее распространены: превышение допустимых токовых и температурных нагрузок, что ведёт к перегреву и деградации изоляции; применение неподходящего сечения проводника или недостаточная длина зачистки, вызывающие неполный прижим и рост переходного сопротивления; попадание загрязнений и монтаж при выходе за рекомендуемые температуры; механические нагрузки на провод при отсутствии фиксации кабеля. Также к поломкам приводит многократное превышение заявленного числа циклов сочленения/расстыковки и использование повреждённых или окисленных проводников.

Ранние признаки неисправности можно определить визуально и по косвенным симптомам: потемнение или деформация корпуса рядом с контактами, следы оплавления, запах перегрева; изменение усилия сочленения/расстыковки; повышенная температура в зоне контакта при рабочей нагрузке; нестабильность цепи (мигание света, падение напряжения) при неизменной нагрузке; ослабление фиксации проводника в клемме. При обнаружении любого из этих признаков разъём следует вывести из эксплуатации и заменить; эксплуатация с видимыми дефектами недопустима.

Рекомендации по уходу и эксплуатации включают: использование проводников рекомендованных типов и сечений, соблюдение длины зачистки и чистоты контактной зоны; исключение натяжения на кабель — применяйте разгрузку от натяжения и укладку жгутов; периодическую визуальную проверку в плановом обслуживании, особенно в узлах с повышенной нагрузкой и вибрацией; размыкание цепи перед любыми операциями со штекером/розеткой; хранение и монтаж в пределах указанных температур; недопущение агрессивных сред и конденсата. При необходимости частых циклов подключения используйте рычаг-фиксатор и соблюдайте лимит циклов, чтобы сохранить геометрию пружинного узла.

Благодаря продуманной механике, материалам и защите от неправильного подключения WAGO 890-242 обеспечивает надёжную и предсказуемую эксплуатацию в распределительных системах освещения и автоматики, снижая время монтажа и вероятность ошибок в полевых условиях.
