Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, устройств, а также для печатных плат и распределительных шкафов) на заводе оснащаются фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонких многопроволочных выводов (штекер/розетка).
Примечание по защите от неправильного подсоединения:Некоторые версии допускают коммутацию тока согласно UL-сертификату в отдельных приложениях при токах менее 5 А и напряжении до 600 В. За дополнительной информацией обращайтесь в местный офис продаж.
| Примечание по контактному сопротивлению |
Сопротивление контакта: примерно 1 мОм Пара штекер/розетка: примерно 0,25 мОм |
Номиналы по IEC/EN 60664-1
| Норматив | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальный ток | 16 A |
| Обозначение | Категория перенапряжения III / Степень загрязнения 3 |
Одобрения по UL 1977
| Номинальное напряжение по UL 1977 (только заводская проводка) | 600 V |
| Номинальный ток по UL 1977 (только заводская проводка) | 14 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения | Инструмент Push-in (ввод нажатием) |
| Номинальное сечение | 1,5 мм² |
| Диапазон однопроволочных | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Однопроволочные, прямой ввод | 0,75 … 1,5 мм² / 20 … 16 AWG |
| Многопроволочные | 0,25 … 1 мм² / 22 … 18 AWG |
| Тонкие многопроволочные | 0,25 … 1,5 мм² / 22 … 16 AWG |
| С изолированным наконечником | 0,25 … 0,75 мм² / 22 … 20 AWG |
| С неізолированным наконечником | 0,25 … 0,75 мм² / 22 … 20 AWG |
| Мин. для ввода нажатием (многопров., с изолир. наконечником) | 0,75 мм² / 20 AWG |
| Длина снятия изоляции | 9 мм / 0.35 inch |
| Примечание (снятие изоляции) | см. также упаковку или инструкцию |
| Число полюсов | 3 |
| Общее число точек соединения | 3 |
| Число потенциалов | 3 |
| Направление ввода проводника относительно направления сочленения | 0 ° |
| Шаг контактов | 4,4 мм / 0.173 inch |

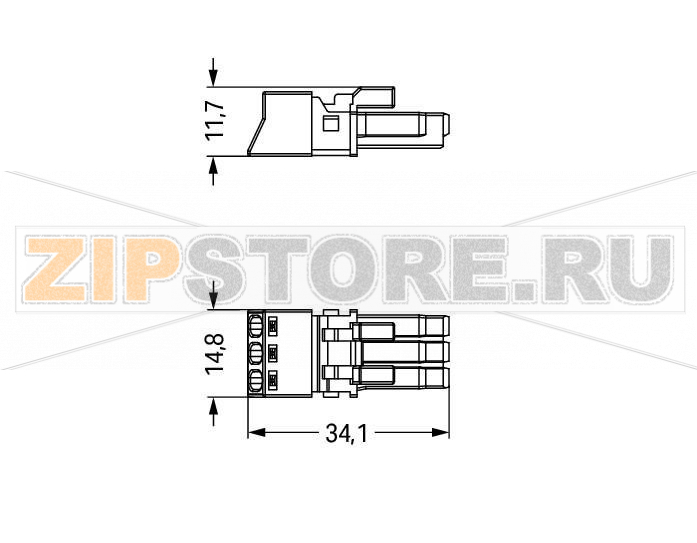

| Ширина | 15 мм / 0.591 inch |
| Высота | 11,7 мм / 0.461 inch |
| Длина | 34,1 мм / 1.343 inch |
| Кодирование | A |
| Сила сочленения | ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила | при блокировке: > 80 Н |
| Сила расстыковки | при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сочленения | до 200 без нагрузki; 100 при резистивной нагрузке IN = 16 A (проверено для 1,5 мм² / AWG 16) |
| Маркировка потенциалов | L, N |
| Степень защиты | IP20 |
| Примечание по степени защиты | IP40 при использовании корпуса с фиксацией кабеля |
| Применение | Общие сетевые приложения |
Штекерное соединение
| Тип контакта (штекерный разъем) | Розетка (female connector/socket) |
| Тип подключения разъема | для проводников |
| Защита от неправильного соединения | Да |
| Защелка | фиксирующий рычаг |
| Фиксирующий рычаг | может устанавливаться дополнительно |
| Цвет | белый |
| Изоляционный материал | Полиамид (PA66) |
| Пружина зажима | Пружинная сталь CrNi |
| Материал контактов | Медь или медный сплав, с обработанной поверхностью |
| Пожарная нагрузка | 0,072 MJ |
| Масса | 6,1 g |
| Температура монтажа | -5 … +40 °C |
| Диапазон рабочей температуры | -35 … +85 °C |
| Примечание | Изолирующие компоненты рассчитаны до 105 °C |
| Группа продукции | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | PL |
| GTIN | 4055143548526 |
| ТН ВЭД | 85366990990 |

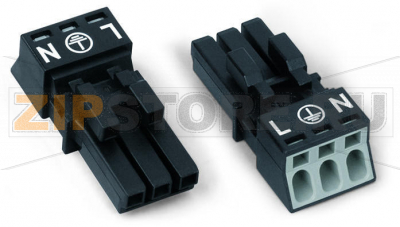

Разъем WAGO 890-223 (WINSTA MINI), 3-полюсный, код A, белый, предназначен для быстрого и безопасного соединения в системах электромонтажа и осветительного оборудования. Компактный корпус с межполюсным расстоянием 4,4 мм упрощает установку в стесненных пространствах, а технология Push-in CAGE CLAMP обеспечивает надежный контакт и стабильную фиксацию проводников без последующего обслуживания. Разъем подходит для твердых и гибких проводов с соответствующими наконечниками, что делает его универсальным решением для производственных линий и монтажных работ на объекте.
Область применения включает питание светильников, подключение электроприборов, блоков управления и распределительных модулей. Ключевые преимущества WAGO 890-223 — защита от неправильного соединения благодаря кодированию A, опциональный фиксирующий рычаг для дополнительной механической фиксации, а также достижимая степень защиты IP40 при установке в корпус со снятием натяжения. Соединение выдерживает типовые рабочие токи и импульсные перенапряжения, что подтверждается соответствием IEC/EN 60664-1 и допусками UL 1977 для заводской проводки.
Распространенные причины выхода из строя разъема включают механические повреждения корпуса и фиксатора, перегрев из-за превышения тока или повышенного переходного сопротивления (неправильная подготовка жил, чрезмерная длина снятия изоляции, загрязнение контактной зоны), использование проводников вне допустимых диапазонов сечения, многократные циклы расстыковки сверх указанных значений, а также воздействие агрессивных сред или температуры вне допустимого диапазона. Некачественная укладка кабеля без разгрузки натяжения может привести к постепенному ослаблению контакта.
Признаки неисправности: потемнение или оплавление пластика вокруг клемм, запах перегрева, следы копоти или дугового разряда на контактах, нестабильное питание нагрузки (мерцание светильников, периодические отключения), повышенный нагрев корпуса под нагрузкой, выпадение или слабая фиксация проводника в клемме, деформация или разрушение фиксирующего рычага. Диагностика проводится визуальным осмотром, проверкой удерживающего усилия жилы, измерением падения напряжения на соединении под нагрузкой и контролем целостности цепи.
Рекомендации по эксплуатации и уходу: подготавливайте проводники согласно инструкции (ориентировочно 9 мм снятия изоляции), не лудите гибкие жилы — используйте наконечники соответствующего сечения; для гибких проводников вводите жилу при помощи инструмента или с наконечником, твердые — допускают прямой ввод. Соблюдайте полярность и кодировку, применяйте фиксирующий рычаг и разгрузку натяжения для вибронагруженных участков. Периодически проверяйте состояние соединений в плановом сервисе: отсутствие нагрева, целостность пластика и фиксаторов, надежность зажима жилы. Не превышайте рекомендованные токовые нагрузки и число циклов расстыковки, не используйте в среде с повышенной влажностью или агрессивными химическими веществами без дополнительной защиты. Храните и монтируйте изделие при рекомендованных температурах и держите контактные зоны в чистоте; допустима сухая очистка сжатым воздухом без растворителей.
Соблюдение этих рекомендаций позволяет обеспечить длительную и безопасную работу разъема WAGO 890-223 в составе осветительных и силовых цепей низкого напряжения.
