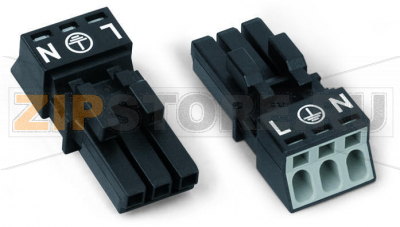

Разъем; 3-пол.; Код. A; 1,50 mm; черные Wago 890-203

Name: Разъем; 3-пол.; Код. A; 1,50 mm; черные Wago 890-203
Brand: Wago
SKU: 890-203

Каталожный номер 890-203

Разъем; 3-пол.; Код. A; 1,50 mm; черные Wago 890-203 - Разъем; 3-пол.; Код. A; 1,50 mm; черные Wago 890-203

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "163760" ["product_id"]=> string(6) "226439" ["id_1c"]=> NULL ["sku"]=> string(7) "890-203" ["sort"]=> string(1) "1" ["name"]=> string(7) "890-203" ["image_id"]=> NULL ["price"]=> float(196) ["primary_price"]=> string(8) "2.063096" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(196) ["unconverted_price"]=> float(2.06) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(196) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 196 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защита от неправильного соединения, не требует обслуживания
Пружинная технология подключения Push-in CAGE CLAMP® позволяет одножильные проводники просто вставлять в устройство
Низкий профиль, шаг полюсов 4,4 мм
В сборе монтажные разъемы соответствуют IP40 и подходят для легко доступных зон

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, приборов, всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих ошибок подключения:
a) подсоединение с другим числом контактов
b) подсоединение с поворотом на 180°
c) подсоединение с поперечным смещением
d) подсоединение по одному контакту Информация по безопасности (США):
Для рынка США (USR): Некоторые версии могут использоваться для размыкания тока в соответствии с сертификатом UL в отдельных применениях при токах ниже 5 A и напряжениях до 600 V. За подробной информацией обратитесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта ≈ 1 мОм; штекер/розетка ≈ 0,25 мОм

Номинальные данные по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	16 A
Примечание	Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	600 V
Номинальный ток по UL 1977 (только заводская проводка)	14 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Способ приведения в действие	Инструмент Вставка (Push-in)
Номинальное сечение проводника	1,5 мм²
Диапазон для одножильных проводников	0,25 … 1,5 мм² / 22 … 16 AWG
Одножильные, прямое подключение	0,75 … 1,5 мм² / 20 … 16 AWG
Многожильные, подключаемые	0,25 … 1 мм² / 22 … 18 AWG
Тонкие многожильные проводники	0,25 … 1,5 мм² / 22 … 16 AWG
Многожильные с изолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Многожильные с неизолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Мин. сечение для вставного подключения (многожильные, с изолированным наконечником)	0,75 мм² / 20 AWG
Длина зачистки	9 мм / 0.35 inch
Примечание (длина зачистки)	см. также упаковку или инструкцию
Число полюсов	3
Общее число точек подключения	3
Общее число потенциалов	3
Направление ввода проводника к направлению сочленения	0 °

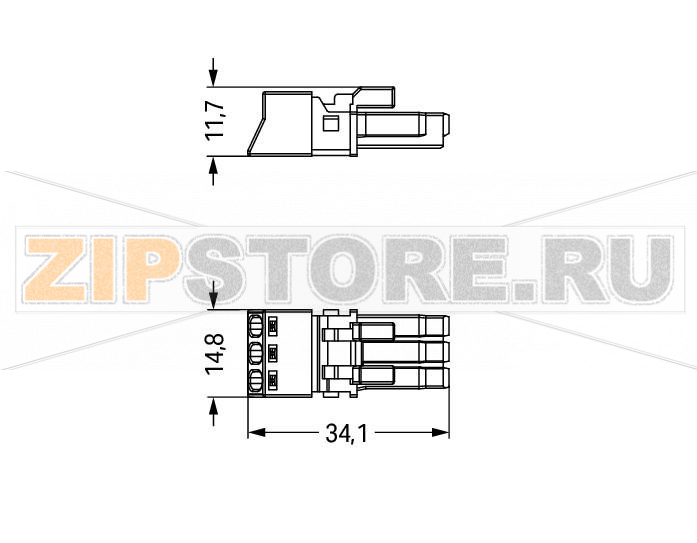

Геометрические данные

Шаг контактов	4,4 мм / 0.173 inch
Ширина	15 мм / 0.591 inch
Высота	11,7 мм / 0.461 inch
Длина	34,1 мм / 1.343 inch

Механические данные

Кодирование	A
Сила сочленения	≈ 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила соединения	при блокировке: > 80 Н
Сила расцепления	при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	≥ 200 без нагрузок; 100 с резистивной нагрузкой IN = 16 A (испытано, 1,5 мм² / AWG 16)
Маркировка потенциалов	L, N, PE
Степень защиты	IP20
Примечание по степени защиты	IP40 при использовании корпуса с разгрузкой натяжения
Применение	Сети переменного тока (общепромышленное применение)

Штекерное соединение

Тип контакта (разъемное соединение)	Розетка (female)
Тип подключения разъема	для проводников
Защита от неправильного соединения	Да
Защелка	рычаг блокировки
Рычаг блокировки	можно установить дополнительно

Материалы

Цвет	черный
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Пружинная сталь CrNi
Материал контактов	Медь или медный сплав, с покрытием
Пожарная нагрузка	0,072 MJ
Масса	3,8 g

Требования к окружающей среде

Температура монтажа/обработки	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание по рабочей температуре	Изолирующие компоненты рассчитаны на 105 °C

Коммерческие данные

Группа товара	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	Польша (PL)
GTIN	4055143548519
ТН ВЭД	85366990990

Wago 890-203 — компактный трехполюсный разъем серии WINSTA MINI с кодировкой A, предназначенный для быстрого и надежного подключения в осветительных установках, системах автоматизации зданий и приборостроении. Конструкция с пружинной технологией Push-in CAGE CLAMP обеспечивает стабильный контакт без обслуживания, сокращая время монтажа и снижая влияние человеческого фактора. Кодировка исключает несовместимые сочленения, что повышает безопасность и упрощает сервис.

Разъем Wago 890-203 удобен при серийной сборке оборудования и модернизации существующих линий. Он стабильно работает в ограниченном пространстве, сохраняет геометрию при типовых нагрузках и совместим с экосистемой WINSTA, что облегчает построение модульной проводки. Для открыто доступных участков рекомендуется применение корпусов с разгрузкой натяжения для достижения степени защиты IP40.

Наиболее распространенные причины отказов разъемов данного типа связаны не с конструкцией, а с нарушениями условий эксплуатации. К ним относятся: превышение допустимых токовых нагрузок и длительный перегрев; некорректная подготовка проводника (неправильная длина зачистки, повреждение жил, отсутствие наконечника у тонких многожильных проводников); механическое воздействие и постоянное натяжение кабеля без разгрузки; множество циклов соединения/разъединения сверх рекомендуемого ресурса; воздействие влаги, пыли и агрессивных сред; попытки соединить компоненты с иной кодировкой или числом полюсов; использование проводников вне допустимого диапазона сечений.

Понять, что разъем вышел из строя или работает нестабильно, можно по ряду признаков: локальный нагрев и запах перегрева в зоне контактов; потемнение или оплавление пластика; заметный люфт, неполная фиксация или самопроизвольное расцепление; мерцание или прерывание питания подключенной нагрузки; следы коррозии на контактах; ощутимое падение напряжения под нагрузкой по сравнению с эталонным участком. При наличии таких симптомов рекомендуется остановить работу и провести диагностику цепи, проверив состояние проводника и посадку контактов.

Для продления ресурса Wago 890-203 соблюдайте простые правила: подбирайте сечение проводников и тип наконечников согласно инструкции; аккуратно готовьте жилы без надрезов и перекручивания; поддерживайте чистоту рабочих поверхностей и не допускайте попадания влаги и пыли в зону контакта; применяйте разгрузку натяжения и не допускайте постоянного механического усилия на разъем; избегайте размыкания под нагрузкой, если это не предусмотрено; периодически выполняйте визуальный контроль после пуско-наладочных работ, а также при росте токовой нагрузки. Храните и монтируйте изделие в рекомендуемых климатических условиях, не превышайте рабочий температурный диапазон, не смешивайте компоненты с другой кодировкой или числом полюсов.

При соблюдении этих рекомендаций Wago 890-203 демонстрирует стабильную электрическую проводимость, высокую виброустойчивость и предсказуемое поведение в течение всего жизненного цикла, обеспечивая надежность соединений в компактных узлах и распределительных модулях.
