Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных проводов (штекер/розетка).
Примечание по защите от неправильного подсоединения:Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
Примечание по применению для рынка США (USR): некоторые версии могут использоваться для коммутации тока в соответствии с сертификатом UL в отдельных приложениях с токами ниже 16 A и напряжениями до 600 V. За дополнительной информацией обращайтесь в местный офис продаж.
Электрические данные
| Примечание по контактному сопротивлению |
сопротивление контакта ≈ 1 мОм штекер/розетка с сопротивлением контакта ≈ 0,25 мОм |
Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 400 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальный ток | 25 A |
| Условие | Категория перенапряжения III / Степень загрязнения 3 |
Сертификация по UL 1977
| Номинальное напряжение по UL 1977 (только заводская проводка) | 600 V |
| Номинальный ток по UL 1977 (только заводская проводка) | 23 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения в действие | Инструмент Прямой ввод (Push-in) |
| Номинальное сечение | 4 мм² |
| Диапазон одножильных проводников | 0,5 … 4 мм² / 20 … 12 AWG |
| Одножильные, прямое вставление | 1,5 … 4 мм² / 16 … 12 AWG |
| Многожильные | 0,5 … 2,5 мм² / 20 … 14 AWG |
| Гибкие тонкие многожильные | 0,5 … 4 мм² / 20 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² / 20 … 16 AWG |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² / 20 … 14 AWG |
| Мин. сечение для вставки (многожил., с изолир. наконечником) | 1,5 мм² / 16 AWG |
| Длина снятия изоляции | 9 мм / 0.35 inch |
| Примечание (длина снятия изоляции) | см. также упаковку или инструкцию |
| Число полюсов | 4 |
| Общее число точек соединения | 8 |
| Общее число потенциалов | 4 |
| Угол ввода проводника к направлению сочленения | 0 ° |

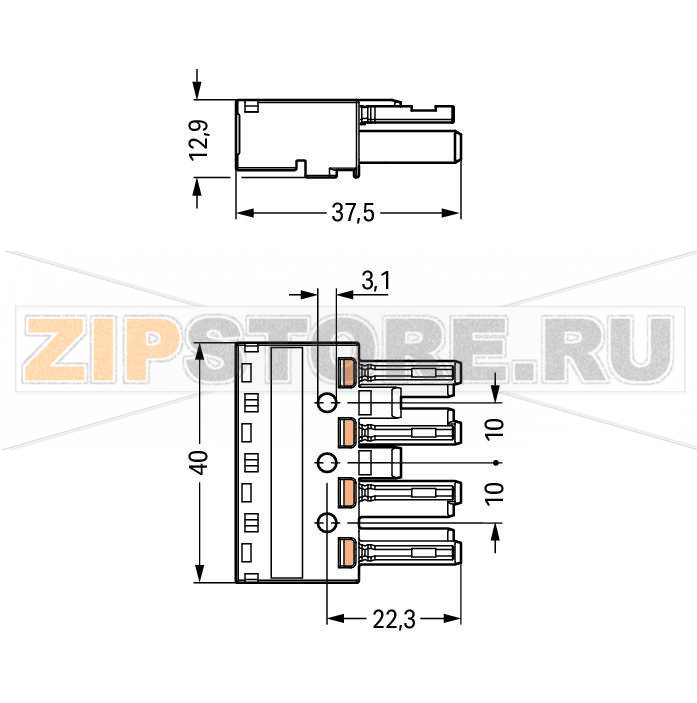

Геометрические данные
| Шаг контактов | 10 мм / 0.394 inch |
| Ширина | 40 мм / 1.575 inch |
| Высота | 12,9 мм / 0.508 inch |
| Длина | 37,5 мм / 1.476 inch |
Механические данные
| Кодирование | A |
| Сила сочленения | ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила соединения | при блокировке: > 80 Н |
| Сила расцепления | при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сочленения | ≥ 200 без резистивной нагрузки; 100 с резистивной нагрузкой IN = 25 A (проверено, 4 мм² / AWG 12) |
| Маркировка | N, 2/L, 1/L' |
| Степень защиты | IP20 |
| Примечание по степени защиты | В сочлененном состоянии с корпусом разгрузки натяжения: IP2xC (компактные разъемы не предназначены для открытых, легко доступных зон). |
| Маркировка потенциалов | N, 2/L, 1/L' |
| Области применения | Общие сетевые приложения |
Штекерное соединение
| Тип контакта | Гнездо (розетка) |
| Тип присоединения разъема | для проводников |
| Защита от перепутывания | Да |
| Фиксатор | рычаг фиксации |
| Рычаг фиксации | устанавливается дополнительно |
Материалы
| Цвет | черный |
| Изоляционный материал | Полиамид (PA66) |
| Пружинный зажим | Хромоникелевая пружинная сталь (CrNi) |
| Контакты | Медь/медный сплав с обработанной поверхностью |
| Пожарная нагрузка | 0,208 MJ |
| Вес | 12,4 g |
Требования к окружающей среде
| Температура монтажа/обработки | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание | Изолирующие компоненты рассчитаны на температуру до 105 °C |
Коммерческие данные
| Группа товаров | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4044918252270 |
| ТН ВЭД | 85366990990 |

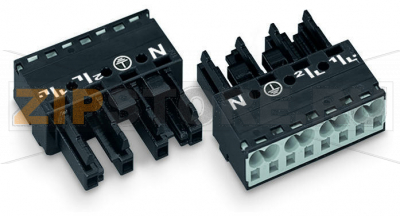

Разъем WAGO 770-204 (4-пол., код A, черный) относится к системе WINSTA и предназначен для быстрого и надежного модульного соединения в осветительных сетях, распределительных шкафах и внутри приборов. Конструкция с гнездовыми контактами и пружинной технологией Push-in CAGE CLAMP обеспечивает стабильный электрический контакт без обслуживания и допускает прямое вставление одножильных проводников, а также подключение тонких многожильных с использованием наконечников. Два зажима на каждый полюс позволяют организовывать сквозное подключение и петли без дополнительных клемм, а переменное кодирование исключает перепутывание при сборке.
Разъем имеет механическую защиту от неправильного сочленения и возможность установки рычага фиксации, что особенно полезно при вибрациях, мобильных модулях и в местах с ограниченным доступом. Корпус из полиамида устойчив к типовым эксплуатационным температурам, а система разъемов рассчитана для применения в общих сетевых цепях. Внутри системы WINSTA разъем сочетается с ответными частями соответствующего кодирования и направлением ввода проводника, что упрощает стандартизацию в проектах и сокращает время монтажа.
Типичные причины отказов включают механические повреждения корпусов и фиксаторов из-за превышения усилий при сочленении/расцеплении, использование неподходящего сечения или неправильной длины зачистки, что приводит к неполному контакту. Критичны загрязнение и влажность, вызывающие коррозию и рост контактного сопротивления, а также нагрев из-за перегрузки током или ослабленного соединения. Превышение допустимого числа циклов сочленения и воздействие агрессивных сред снижают надежность контактов. Нарушение разгрузки натяжения и подвешивание кабеля на разъеме также приводит к деформациям и трещинам.
О том, что деталь вышла из строя, свидетельствуют потемнение или обугливание пластиковых частей, следы оплавления, запах перегрева, изменение цвета контактов, видимая коррозия. Электрически это проявляется мерцанием светильников, периодическими обрывами, повышением нагрева в точке подключения и нестабильными показаниями при измерении падения напряжения под нагрузкой. Признаками отказа фиксации являются самопроизвольное расцепление, излишний люфт, нефиксирование рычагом и трещины на корпусе.
Рекомендации по уходу и эксплуатации: выполнять визуальные осмотры на предмет загрязнений, трещин и перегрева; контролировать температуру в точке соединения под номинальной нагрузкой; соблюдать требуемую длину снятия изоляции и диапазон сечений; для тонких многожильных использовать соответствующие наконечники; при расцеплении применять инструмент и не тянуть за кабель; устанавливать и эксплуатировать в защищенном месте, исключая попадание пыли и влаги; при необходимости применять рычаг фиксации и разгрузку натяжения; не превышать рекомендуемое число циклов сочленения; выполнять любые работы только при снятом напряжении. При обнаружении следов перегрева, коррозии или механических повреждений разъем WAGO 770-204 следует заменить на новый.
